型號：1U-4860
應用范圍
■小型程控交換機
■ 接入網
■ 傳輸設備
■ 移動通信
產品特點：
交流輸入：額定輸入電壓：220V交流輸入范圍：90~280V交流輸入頻率：45-66HZ功率因素：≥ 0.99功率：>91%
直流輸出：額定輸入電壓：48V電壓范圍：42~58V額定電流：20A/30A/40A/60A負載分路：1路負載輸出電池分路：1路電池輸出電池LVD：50A×1接線方式：前接線整流模塊：48V10A，48V15A，48V20A，48V30A監控模塊：JK-C
機械特性：尺寸：44mm(高)×482.6mm（寬）×255mm(深)重量：≤6kg(含整流模塊)
環境工作溫度：-40-+70℃濕度：≤95% 無冷凝
安規特性：輸入-機殼 3000Vac/10mA/1min 無飛弧，無擊穿輸入-輸出 2500Vac/10mA/1min 無飛弧，無擊穿輸出-機殼 500Vac/10mA/1min 無飛弧，無擊穿
型號：2U-4890
應用范圍
■小型程控交換機
■ 接入網
■ 傳輸設備
■ 移動通信
特點：
交流輸入：額定輸入電壓：220V交流輸入范圍：90~280V交流輸入頻率：45-66HZ功率因素：≥ 0.99功率：>91%
直流輸出：額定輸入電壓：48V電壓范圍：42~58V額定電流：30A/45A/60A/90A負載分路：4路負載輸出（輸出容量根據負載情況設定）電池分路：1路電池輸出（根據電池容量設定）負載LVD：100A×1（可選）電池LVD：100A×1（根據實際情況設定）接線方式：前接線整流模塊：48V10A，48V15A，48V20A，48V30A監控模塊：JK-A
機械特性：尺寸：86.1mm(高)×482.6mm（寬）×280mm(深)重量：≤10kg(含整流模塊)
環境工作溫度：-40-+70℃濕度：≤95% 無冷凝
安規特性：輸入-機殼 3000Vac/10mA/1min 無飛弧，無擊穿輸入-輸出 2500Vac/10mA/1min 無飛弧，無擊穿輸出-機殼 500Vac/10mA/1min 無飛弧，無擊穿
型號：3U-4890
應用范圍
■小型程控交換機
■ 接入網
■ 傳輸設備
■ 移動通信
特點：
交流輸入：額定輸入電壓：220V交流輸入范圍：90~280V交流輸入頻率：45-66HZ功率因素：≥ 0.99功率：>91%
直流輸出：額定輸入電壓：48V電壓范圍：42~58V額定電流：30A/45A/60A/90A負載分路：10路負載輸出（輸出容量根據負載情況設定）電池分路：2路電池輸出（根據電池容量設定）負載LVD：100A×1（可選）電池LVD：100A×1接線方式：前接線整流模塊：48V10A，48V15A，48V20A，48V30A監控模塊：JK-A
機械特性：尺寸：128.5mm(高)×482.6mm（寬）×280mm(深)重量：≤12kg(含整流模塊)
環境工作溫度：-40-+70℃濕度：≤95% 無冷凝
安規特性：輸入-機殼 3000Vac/10mA/1min 無飛弧，無擊穿輸入-輸出 2500Vac/10mA/1min 無飛弧，無擊穿輸出-機殼 500Vac/10mA/1min 無飛弧，無擊穿
型號：3U-48150
應用范圍
■小型程控交換機
■ 接入網
■ 傳輸設備
■ 移動通信
嵌入式通信電源系統
特點：
交流輸入：額定輸入電壓：220V交流輸入范圍：90~280V交流輸入頻率：45~66Hz交流輸入頻率：≥0.99功率：>91%
直流輸出：額定輸入電壓：48V電壓范圍：42~58V額定電流：50A/75A/100A/150A負載分路：5路負載輸出（輸出容量根據負載情況設定）電池分路：2路電池輸出（根據電池容量設定）負載LVD：100A×1（可選）電池LVD：100A×1接線方式：前接線整流模塊：48V10A,48V15A，48V20A，48V30A監控模塊：JK-A
安規特性：輸入-機殼 3000Vac/10mA/1min 無飛弧，無擊穿輸入-輸出 2500Vac/10mA/1min 無飛弧，無擊穿輸出-機殼 500Vac/10mA/1min 無飛弧，無擊穿環境工作溫度：-40-+70℃濕度：≤95% 無冷凝
機械特性：尺寸：128.5mm(高)×482.6mm（寬）×280mm(深)重量：≤17kg（含整流模塊）
嵌入式通信電源模塊配置：
嵌入式通信電源的機械特性：
嵌入式通信電源的主機箱布局圖：

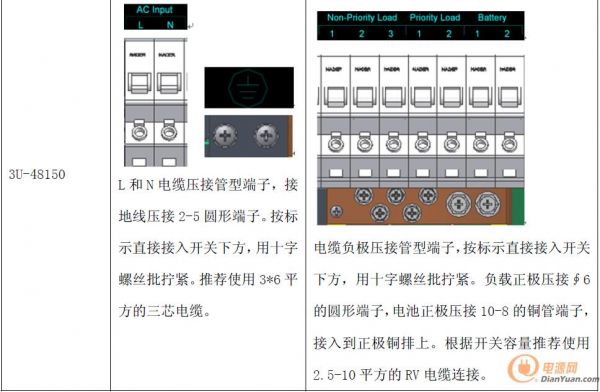

電氣接線圖：
