大家來看看，這個反激式開關電源波形如何

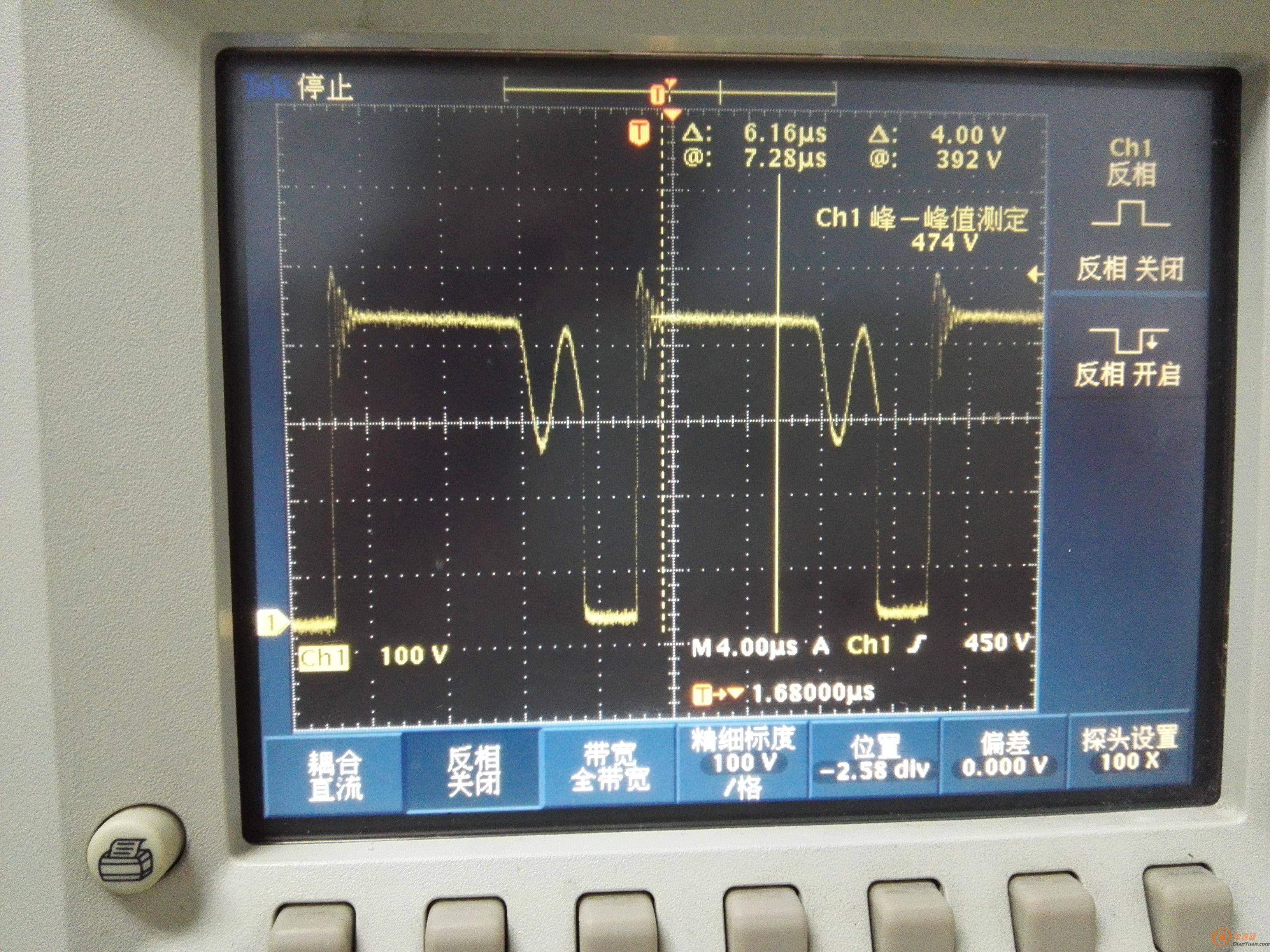

這是mos vds的波形圖

這是輸出整流二極管那的波形，探頭并在二極管上的。。

全部回復(7)

只看樓主

正序查看

倒序查看

電源網-fqd

2015-05-07 10:11

已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/

回復

zhenxiang

LV.10

2015-05-07 11:11

@電源網-fqd

已經被添加到社區經典圖庫嘍http://www.daogou-taobao.cn/bbs/classic/

波形很好啊

回復

102114

LV.2

2015-05-08 22:45

@zhenxiang

波形很好啊

這設計輸出沒加濾波電感，能不能做到小于50mV,我現在無論我怎么調整都下不來，在150mV左右

回復

ershao

LV.4

2015-05-09 09:33

@102114

這設計輸出沒加濾波電感，能不能做到小于50mV,我現在無論我怎么調整都下不來，在150mV左右

波形是正確的，只是看上去輸出肖特基的反壓尖峰比較高。。

想輸出紋波小，要么輸出用π濾波，要么輸出用固態電容咯。

回復

ctchen

LV.1

2015-05-09 23:39

@ershao

波形是正確的，只是看上去輸出肖特基的反壓尖峰比較高。。想輸出紋波小，要么輸出用π濾波，要么輸出用固態電容咯。

MOSFET turn on resistor 阻值加大一些

diode stress可以降低，會影響效率.....是缺點

回復

102114

LV.2

2015-05-09 23:46

@ershao

波形是正確的，只是看上去輸出肖特基的反壓尖峰比較高。。想輸出紋波小，要么輸出用π濾波，要么輸出用固態電容咯。

輸出用的就是固態電容的。。。，pi型濾波空間受限添加不上去

回復

ershao

LV.4

2015-05-11 08:10

@102114

輸出用的就是固態電容的。。。，pi型濾波空間受限添加不上去

沒法放也要放啊，固態電容本身體積就小，你再找個小工型磁芯繞個差模電感，特殊成型放置，先試試！不過要注意動態。。
