關于LLC電路L6599IC問題

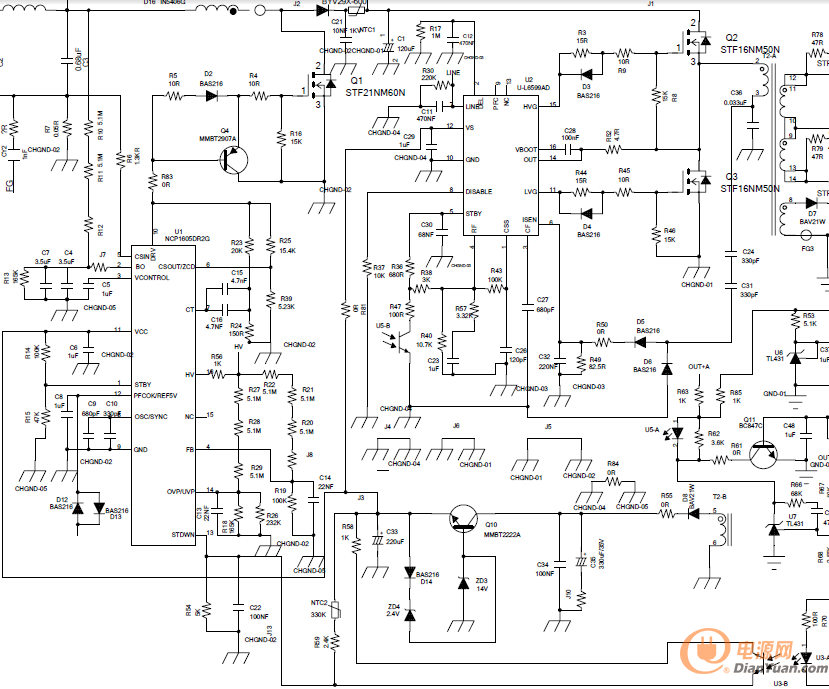

如圖：上端MOS Q2柵極電壓滿載時（OUTPUT24V8A）電壓達到200多伏，示波器測試峰峰值竟然達到400多，資料上說是懸浮電壓，但炸了兩次管，都是這個Q2擊穿了，懷疑就是這個原因。哪位前輩能講解一下嗎？

全部回復(5)

只看樓主

正序查看

倒序查看

2015-04-30 09:46

Q2的VGS如果達到200多V，MOSFET早就掛了。

先看看LLC的電流波形和工作頻率跟你想象是是不是一樣的。

回復

2015-04-30 09:59

已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/

回復

LV.4

2015-04-30 13:52

@417zhouge

Q2的VGS如果達到200多V，MOSFET早就掛了。先看看LLC的電流波形和工作頻率跟你想象是是不是一樣的。

這是接手的案子，所以頻率范圍不清楚，公司也沒有電流探頭。實際電路Q1 S端串了檢流電阻，用電壓探頭測試了，波形很亂，看不出什么東西

回復

2015-04-30 17:26

@colinghui

這是接手的案子，所以頻率范圍不清楚，公司也沒有電流探頭。實際電路Q1S端串了檢流電阻，用電壓探頭測試了，波形很亂，看不出什么東西

在諧振電容到地之間串聯0.1左右的個電流檢測電阻，就可以看諧振電流的波形了。

回復

LV.4

2015-06-17 10:15

@417zhouge

在諧振電容到地之間串聯0.1左右的個電流檢測電阻，就可以看諧振電流的波形了。

這個問題竟然是同步整流電路的問題。糾結加慚愧！
