【我是工程師】菜鳥學習三相DSP數控低壓逆變電源

本人新手一枚，之前沒有搞過DSP，也沒有搞過三相逆變器。歡迎各位大師前輩拍磚！

設計目標：1.數字控制器使用TMS320F2812。

2.實現38V低壓逆變，功率100W。

3.控制策略采用SPWM。

全部回復(10)

只看樓主

正序查看

倒序查看

電源網-fqd

2015-04-02 10:45

哈哈，我是沙發

回復

電源網-天邊

2015-04-02 11:16

期待下文~~繼續繼續啊~~

回復

電源網-娜娜姐

LV.10

2015-04-02 17:52

加油等后文哈

回復

電源網-璐璐

LV.10

2015-04-28 14:23

樓主，快回來，等著看呢...

回復

皇甫仁和

LV.5

2015-04-28 22:54

期待樓主下文，我現在使用的28335，也想做一個三相逆變電源

回復

電源網-璐璐

LV.10

2015-04-30 15:36

投票正式開始，投出的每一票都至關重要，最終大獎花落誰家?我們拭目以待...掃描

點擊：

該參賽作品編號為NO.21

回復

Double_e

LV.2

2015-05-06 18:11

@電源網-璐璐

投票正式開始，投出的每一票都至關重要，最終大獎花落誰家?我們拭目以待...掃描[圖片]點擊：[圖片]該參賽作品編號為NO.21[圖片]

抱歉讓大家久等了，兄弟不才，正在畫板子了，純手工打造，比較丑，大家見諒！

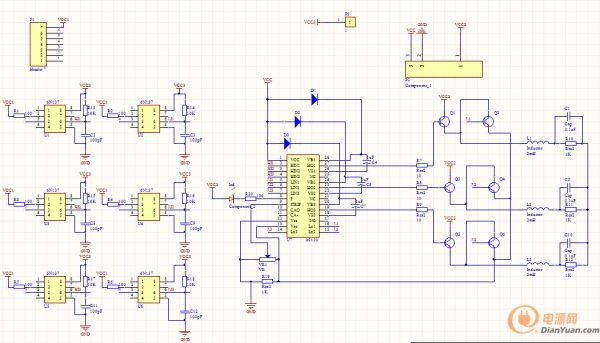

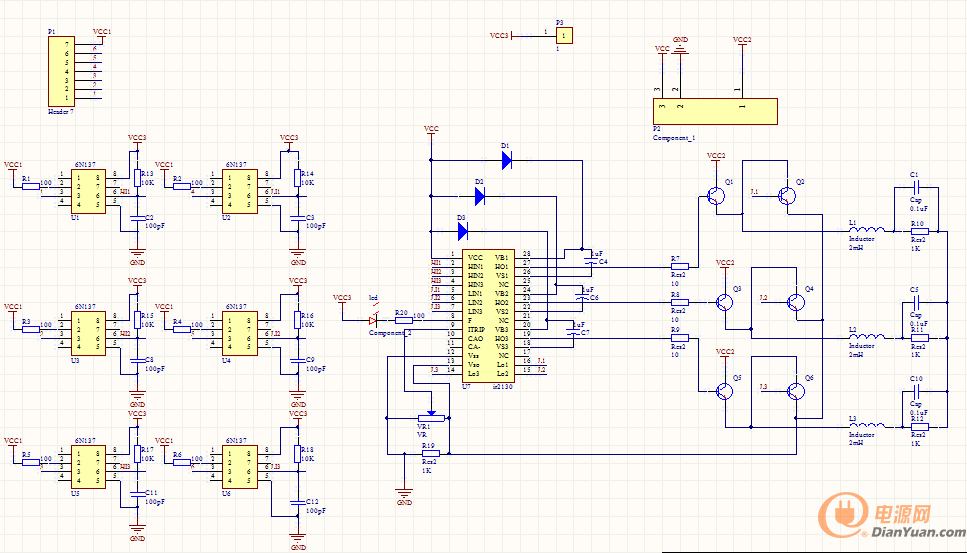

逆變功率板原理圖：采用高速光耦6N137隔離，經過IR2130驅動6路MOSFET，不得不說，2130確實方便好用啊

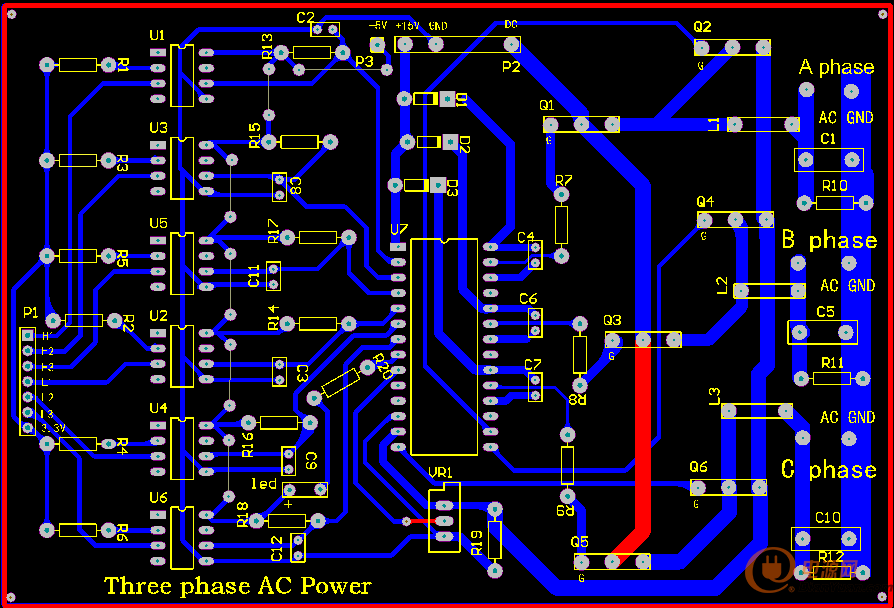

PCB圖：新手畫的，還行，將就用吧

腐蝕中：

回復

Double_e

LV.2

2015-05-09 18:43

發張調試圖

回復

lihaizhao

LV.2

2015-05-09 23:42

@Double_e

發張調試圖[圖片][圖片][圖片]

有電壓反饋回路嗎？開環的還是做閉環？

回復

Double_e

LV.2

2015-05-10 11:57

@lihaizhao

有電壓反饋回路嗎？開環的還是做閉環？

目前是開環，閉環稍后再加
