學習過程中遇到很多問題，從一點一滴做起！從線性電源到開關電源！目前還是個小菜鳥！來這里、共同學習！
先上一張反激輔助電源的圖、剩下的后面再補充啦!
先來一份原理圖！
這是實物圖
輸出穩定：+-12V、+5V
輸入12-18V
輸出9V
效率92.3%
之前一直不能帶載！反復查詢之后，原來是啟動電阻沒有焊接好。
啟動電阻作用：大于芯片電壓！

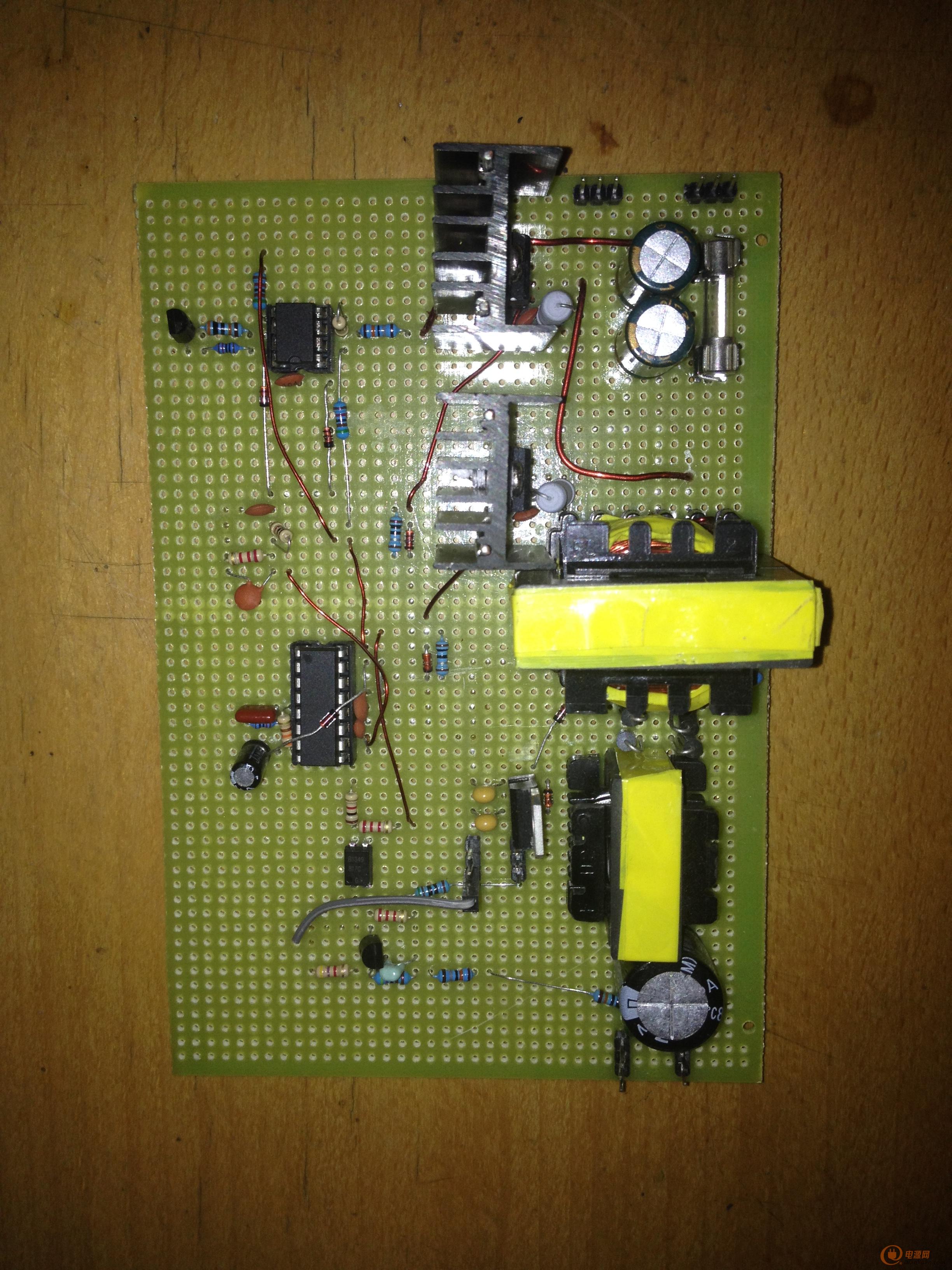

附上一張板橋的實物圖、沒辦法了！可以測試的地方?jīng)]有網，這些都是寢室的拍攝效果！
此半橋電路
電源指標：輸入電壓AC175~235V；Vo=12V；Ion=3A；頻率F=62.6khz；拓?fù)洳捎冒霕蚴浇Y(jié)構；具有橫流限制功能；短路保護功能；加555芯片之后電路短路經過5S之后可以自啟！

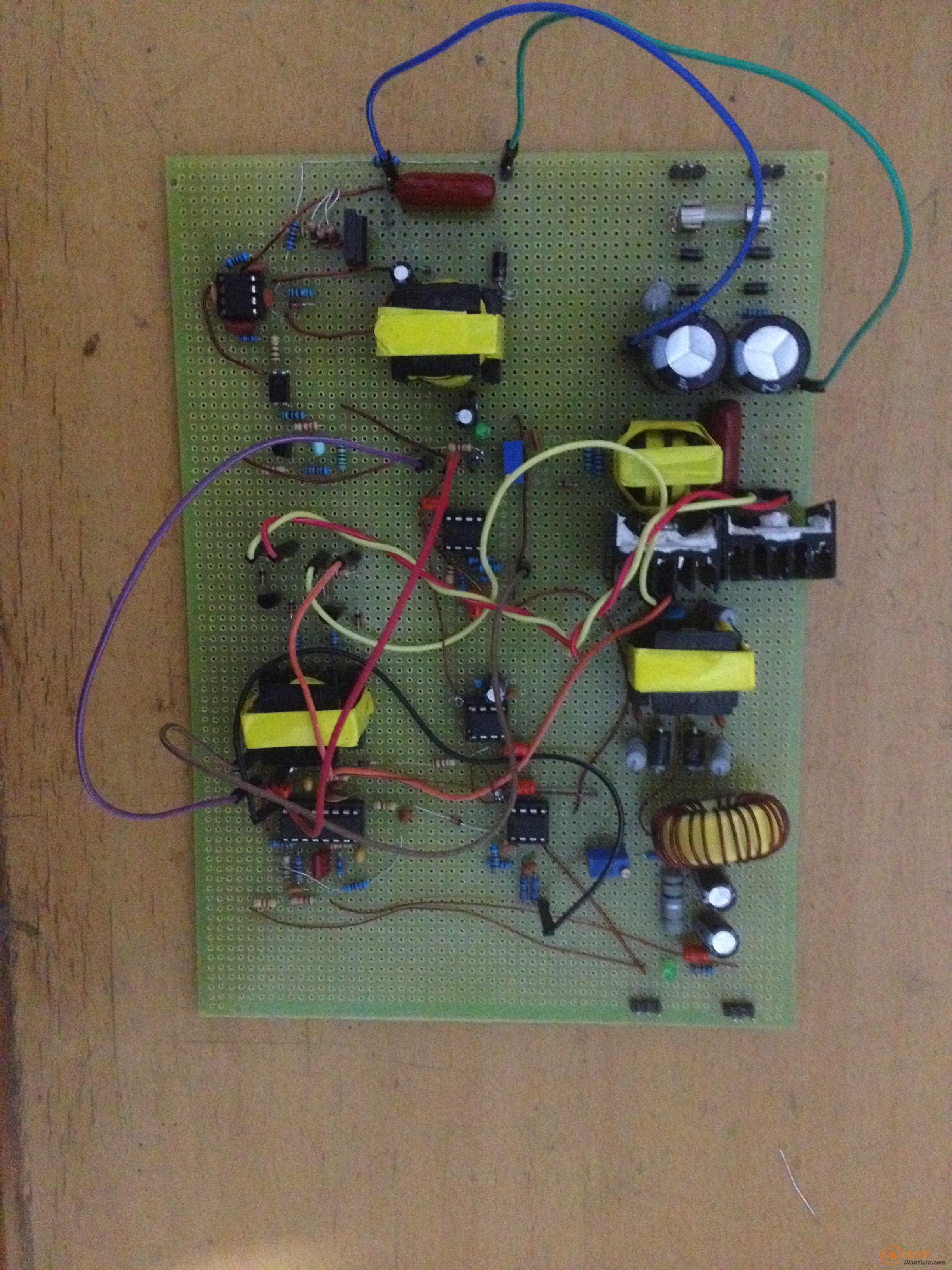

附屬實物圖
做這個小作品的時候，反激電源真的是讓我頭疼啊！一上電就開始冒煙！電阻燒壞的不少于20個!最后兩個晚上的查漏補缺終于可以輔助輸出15V穩定給3525供電了！
有源功率因數校正：輸入電壓范圍：AC175~235V，輸出電壓：DC400，Ion=0.3A。功率因數：大于等于0.96！
過程都是淚啊！IN4007我連續燒了6個，還是水平不行啊！
推挽：指標：輸入電壓范圍：DC10V~14V；輸出電壓：DC260V；輸出額定電流：0.5A；效率大于等于85。
這個板子太匆忙了！沒焊那么多焊錫，直接用漆包線連線了！
