板橋電路,開關管IRF460,
開關頻率100KHz,占空比變化范圍0~84%
現在不知道用什么樣的隔離驅動好.
占空比變化范圍太大,不好用無源的變壓器驅動.
有源的變壓器驅動又多需兩路電源.
高速光耦也是,同樣也多需要兩路電源.
真不知道選什么樣的驅動好?
半橋電路的MOSFET隔離驅動問題
全部回復(15)
正序查看
倒序查看
@standinggrain
是硬開關用一個變壓器的話我有些疑問?1如何控制死區時間?2如何使一個MOSFET關斷,而不是另一個開通?

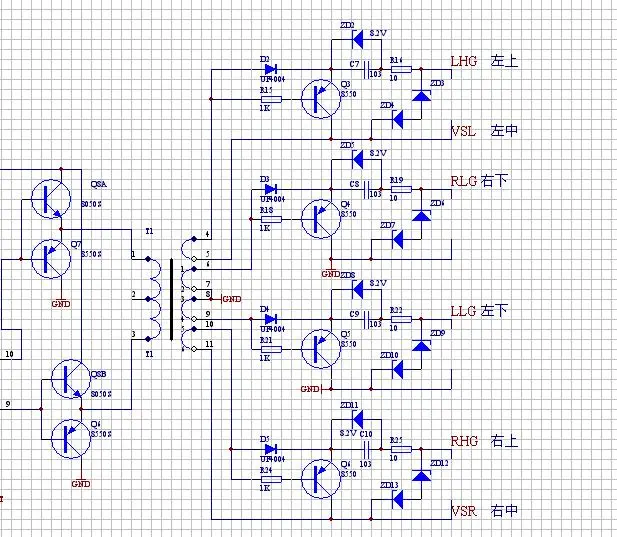

老兄,你參考下這個吧...
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175090804.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175090804.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@9293641
老兄,你參考下這個吧...[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175090804.jpg');}"onmousewheel="returnimgzoom(this);">
我已經大概了解了
0
回復
@9293641
老兄,你參考下這個吧...[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175090804.jpg');}"onmousewheel="returnimgzoom(this);">
上面這個電路的驅動部分,我正在調試,用的三極管是BD441和442;電流有4A,但是Ft只有1MHZ,三極管好熱,驅動波形在帶上負載的情況下很難看,請問是什么問題,我懷疑是三極管的速度不夠快,有的Ft有140MHZ,比如667,647等
我調的是諧振,mos都熱,比較郁悶,想找個驅動芯片,要求能驅動48N50,還要隔離,以前調試過IR2110,是沒有隔離的,調試電路的時候很容易就把mosfet給弄壞了
我調的是諧振,mos都熱,比較郁悶,想找個驅動芯片,要求能驅動48N50,還要隔離,以前調試過IR2110,是沒有隔離的,調試電路的時候很容易就把mosfet給弄壞了
0
