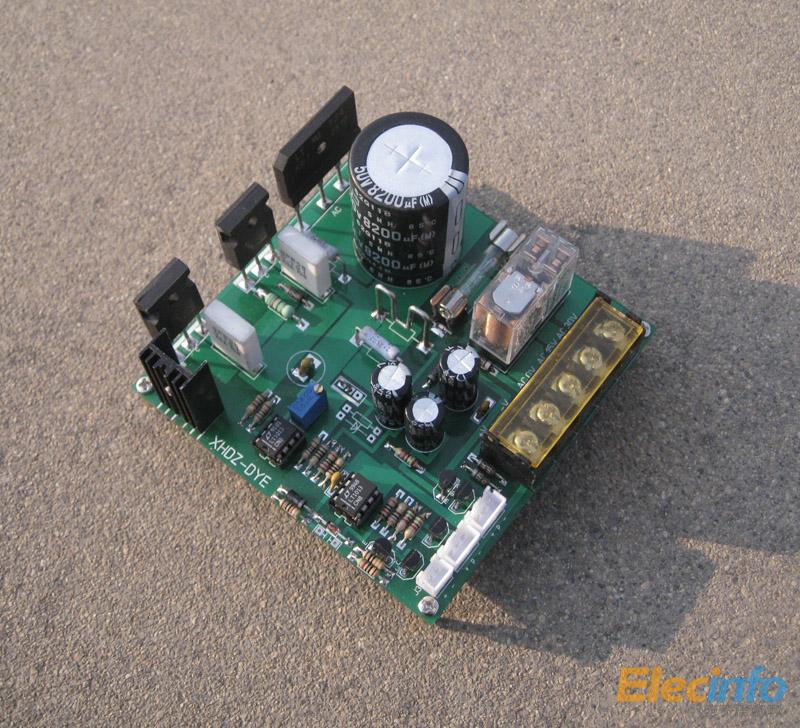

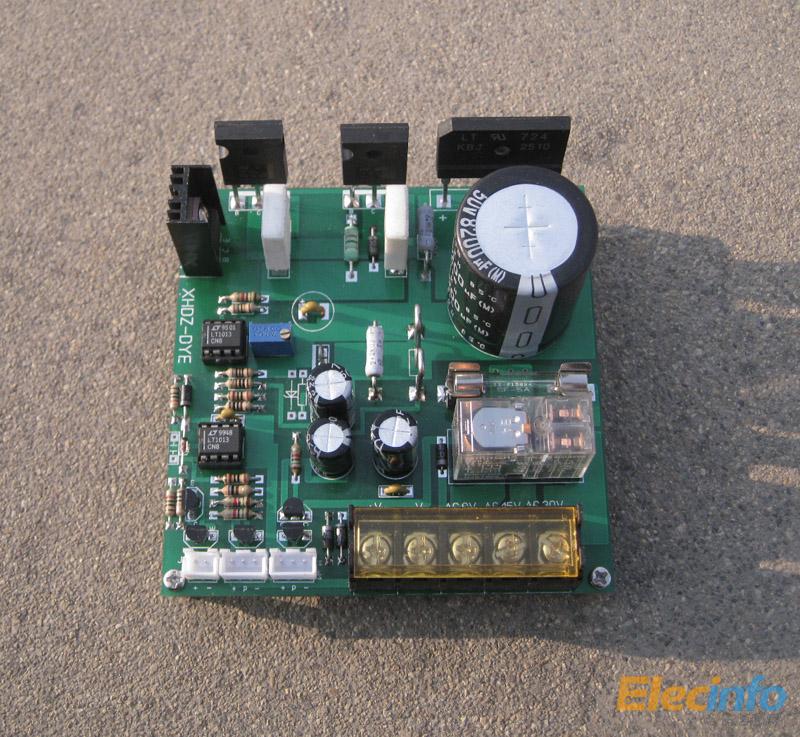

簡單實用方便，低碳環保，場面解釋，真實情況，開關數字咱沒那技術

為了diy方便沒有設計輔助電壓，而是采用單電源電路，對運放選擇有很大要求，指標：電壓0-30v電流0-5a

性能測試：帶載4.9a壓降0.2mv（背面接口引腳），24小時空載電壓漂移小于3mv（上電半小時后），hp5位半數字表測試

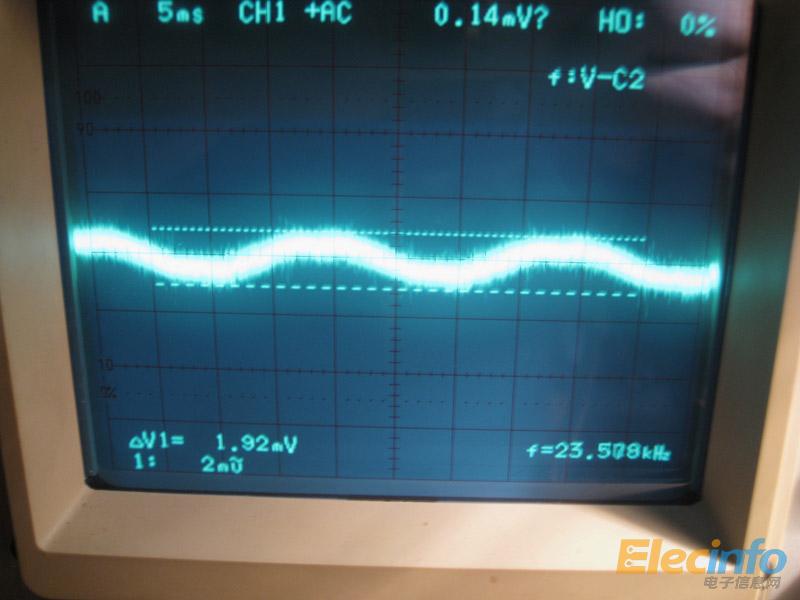

帶載4.9a紋波測試

上圖1.92mv50hz紋波應該是有測試受干擾的成分，ac整流濾波之后只會產生三角波，而此正旋波電路本身不應該存在，同時感覺c變造成的噪波大些，后續找e變對比下

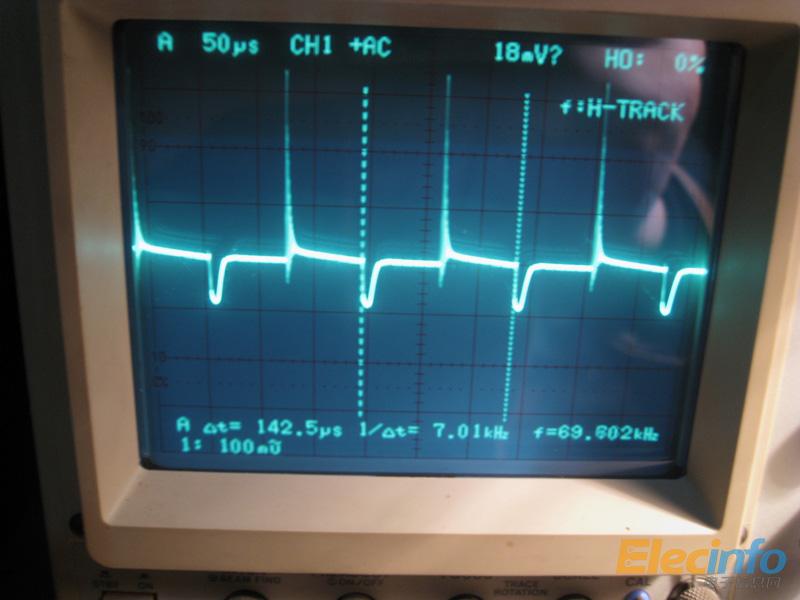

電源瞬態響應測試，7k方波驅動場管做開關，負載3歐姆100w電阻。電流變化為1us/1.5a,由于大功率電阻為線繞，場管關斷時產生很高振鈴電壓，電壓上沖顯示是不真實的
