高手有木有，電源重復重復多次開機 不能限流問題

QQ圖片20150209191230

如上圖； 輸入端為 PFC升壓的400V， 輸出負載為360V LED負載，電流1.3A;  （如上原理圖7腳LD端： 實際上我是從VDD接了個分壓電路下來，實現緩啟動的）

目前問題： 直接上電開機時，工作正常； 關閉再重復開關多次時，有時會出現功率飆高到1000W；后果比較嚴重！

原因分析： LED電流沒有限流，   HV9961 為工作在恒定關段時間工作狀態；在功率飆高時發現4腳 PWM輸出端 此時為100%高電平的！

目前猜想異常原因為：  輸入電壓前有兩個大電容，當關機時，電容一直給9961放電，此時沒有緩啟動；上電時，MOS快速導通工作 但此時電感及感性元件作用 已經把電流限制住了；電流一直沒達到取樣點 故mos 一直100%導通狀態；（例如取樣取峰值電流4A時，100%導通電流為3A 故mos管一直沒關段）

        目前大概猜想就是這個原因了；但解決的辦法就是沒想到！ 歡迎大家討論發表  指點指點





全部回復(15)
正序查看
倒序查看
2015-02-09 19:41
希望我的分析不會把大家誤導了， 歡迎大家對問題原因進行探討
0
回復
2015-02-09 22:00

1、電路應該先按它的標準電路試試，不要加分壓電阻

2、在VDD、LD、PWMD腳上加電阻泄放

最好電流波形撲捉一個看看

0
回復
2015-02-09 22:01
可以給電容增加斷電放電電路，
0
回復
2015-02-10 08:16
@gnaijnaoul
1、電路應該先按它的標準電路試試，不要加分壓電阻2、在VDD、LD、PWMD腳上加電阻泄放最好電流波形撲捉一個看看

當時捕捉到的電流波形，這樣算的話此時電流約3A左右；  電流取樣端CS 電壓達到0.44V時  短路保護才工作，按照這樣算短路保護的峰值電流4A左右

0
回復
2015-02-10 08:22
@gnaijnaoul
1、電路應該先按它的標準電路試試，不要加分壓電阻2、在VDD、LD、PWMD腳上加電阻泄放最好電流波形撲捉一個看看

如上，緩啟動是有泄放電阻R1的,只是若快速開關的話 ，C1的電放完是不現實的； 個人覺得根本問題不再于 緩啟動這一部分；  1，是前級電流供應不上；2.是輸出電壓太高

0
回復
2015-02-10 08:25

HV9910B中文.pdfHV9961_datasheet.pdf

HV9961 只有英文版規格書；

9910與9961都是同一系列的 原理差不多，可作參考

0
回復
2015-02-10 08:54
@落花流水123
[圖片]如上，緩啟動是有泄放電阻R1的,只是若快速開關的話，C1的電放完是不現實的；個人覺得根本問題不再于緩啟動這一部分； 1，是前級電流供應不上；2.是輸出電壓太高
可以加三極管組成的電容放電電路?；蛘邠Q有軟啟動功能的芯片。
0
回復
2015-02-10 09:00
@ymyangyong
可以加三極管組成的電容放電電路。或者換有軟啟動功能的芯片。
你的意思是三極管加穩壓管的放電？ 問題是前面輸入的PFC升壓 有兩個大電容，電容電沒放到一定時，VDD 和LD 都會一直是高電平，   加了的話 也是要等輸入大電容的電放了一定才工作吧
0
回復
2015-02-10 09:13
幫樓主頂下 希望問題早點解決。
0
回復
2015-02-10 10:10
帖子已被推薦到帖子底部經典圖庫。更多請點擊：http://www.daogou-taobao.cn/bbs/classic/
0
回復
2015-02-10 11:44
@落花流水123
你的意思是三極管加穩壓管的放電？ 問題是前面輸入的PFC升壓有兩個大電容，電容電沒放到一定時，VDD和LD都會一直是高電平， 加了的話也是要等輸入大電容的電放了一定才工作吧

從PFC前面取放電控制信號不行嗎？

0
回復
2015-02-10 13:43
@ymyangyong
從PFC前面取放電控制信號不行嗎？
嗯 這是一個辦法！  前后距離跨距很大了， 可以試下
0
回復
gnaijnaoul
LV.6
14
2015-02-10 22:12
@落花流水123
[圖片]如上，緩啟動是有泄放電阻R1的,只是若快速開關的話，C1的電放完是不現實的；個人覺得根本問題不再于緩啟動這一部分； 1，是前級電流供應不上；2.是輸出電壓太高

0
回復
2015-02-11 08:42
@gnaijnaoul
[圖片]
增大電流 會觸發短路保護?   還是什么意思
0
回復
gnaijnaoul
LV.6
16
2015-02-12 21:44
@落花流水123
增大電流會觸發短路保護? 還是什么意思

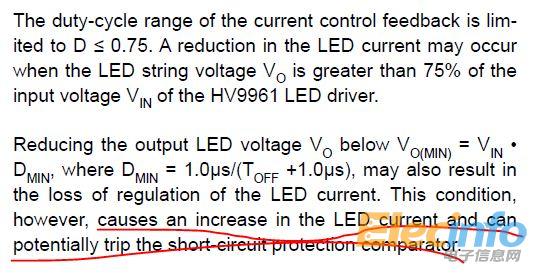

我理解有誤！

又看了一遍，意思應該是減小LED電壓到Vo（min）以下時可能導致無法調節電流。

在此條件下會導致LED電流升高，觸發短路保護！

上面有一段說要求D<0.75,否則有可能導致LED電流偏??！

你的D=360/400=0.9,超了，但也不應該導致電流脈沖！

解決不了的話，找廠家的技術支持！
