單相逆變三相

@BXS`}0%5B$R46LSP[[~HQQ

]~8MGR58]LA]{FW9X$IJYQQ

5IY6%$6T]VG]8SB%JZFH1@3

5J{)`Q9HORF93%_0$1VBH`9

P}[47~]RDNGZ2V2P{@FY]JP

單相逆變三相，驅動信號采用STM32 103FC8T6單片機寫的程序，本人大學生一個，愛好電子，沒事就喜歡逛論壇，做電路，這是做的單相直流逆變三相，具有變頻功能25-200HZ,可以調壓，0-220V，前級做了3854的PFC，同時還做了40W反激電源，作為輔助供電，圖片為1300W的試機照片，穩穩的，散熱風扇足夠的話，可以跑到3000W,有喜歡的朋友可以交流，添加時聲明論壇朋友互相學習，否則不加，因為騙子太多，希望理解！

全部回復(54)
正序查看
倒序查看
2015-01-21 10:08
帖子非常不錯，推薦到帖子底部經典圖庫。更多請點擊哦：http://www.daogou-taobao.cn/bbs/classic/
0
回復
小礦石
LV.10
3
2015-01-21 12:38
跟變頻器一樣
0
回復
鄒豹
LV.3
4
2015-01-21 19:58
@小礦石
跟變頻器一樣[圖片]
就是向著變頻器方向做的
0
回復
文渠星
LV.6
5
2015-01-21 23:18
做這個東東要多少馬內，單相變頻器完全可以實現
0
回復
2015-01-22 08:15
@文渠星
做這個東東要多少馬內，單相變頻器完全可以實現
樓主可不是一般的學生呀
0
回復
2015-01-22 09:11
做的相當不錯，還是個大學生哩，   像我們這些當初是初中生的單片機搞不來，我一直在設想是否可以做一個幾 KW 前級直接加到變頻器母線上，這樣對我們這些業余 DIY 者會方便許多，成功做過逆變器的可以說手到擒來。
0
回復
鄒豹
LV.3
8
2015-01-22 10:58
@zhangjunhai
樓主可不是一般的學生呀
讓哥哥見笑了，希望以后多和你們學習啊
0
回復
鄒豹
LV.3
9
2015-01-22 10:58
@五行燒友
做的相當不錯，還是個大學生哩，[圖片]  像我們這些當初是初中生的單片機搞不來，我一直在設想是否可以做一個幾KW 前級直接加到變頻器母線上，這樣對我們這些業余DIY者會方便許多，成功做過逆變器的可以說手到擒來。
讓哥哥見笑了，希望以后多和你們學習啊
0
回復
2015-01-22 11:18
@鄒豹
讓哥哥見笑了，希望以后多和你們學習啊
兄弟加油哦！哥支持你！
0
回復
鄒豹
LV.3
11
2015-01-22 13:14
忘記說了，本電路還具有純硬件PT100自動檢測溫度功能，溫度越高，占空比越大，風扇轉速越快，采用555定時器產生鋸齒波和LM393作比較，調節占空比，
0
回復
洋芋
LV.5
12
2015-01-22 20:18

弱弱的問下，從波形圖片上沒看出是三相啊，用相位儀測了沒？

0
回復
鄒豹
LV.3
13
2015-01-22 22:50
@洋芋
弱弱的問下，從波形圖片上沒看出是三相啊，用相位儀測了沒？
測過的啊，這個是線電壓，因為測三相要用四通道示波器，嫌麻煩，沒有去借，之前測過的，相位相差最大2-3度
0
回復
洋芋
LV.5
14
2015-01-22 23:03
@鄒豹
測過的啊，這個是線電壓，因為測三相要用四通道示波器，嫌麻煩，沒有去借，之前測過的，相位相差最大2-3度
這樣啊，各相互差2-3度？不對哦
0
回復
鄒豹
LV.3
15
2015-01-23 00:06
@洋芋
這樣啊，各相互差2-3度？不對哦
因為我數組取得是兩百個，200除以3總有余數，所以會有兩相之間會有一點相位差，我說2-3度是照多少的，
0
回復
qjb129
LV.1
16
2015-01-23 00:58
請樓主開源啊，讓我們大家都學習一下。這個三相的帖子太少了。謝謝 謝謝
0
回復
limingle
LV.1
17
2015-01-23 11:37
我是一個大三學生，希望能請教你電源制作上的問題，多多交流，
0
回復
mvip
LV.3
18
2015-01-23 11:40
想請教下，你是用什么穩壓，是閉環還是開環。能否用一個單片機搞定，前級升壓完全可以stm32，后級spwm是用查表的方式嗎。是否用到pid調節
0
回復
鄒豹
LV.3
19
2015-01-23 23:03
@mvip
想請教下，你是用什么穩壓，是閉環還是開環。能否用一個單片機搞定，前級升壓完全可以stm32，后級spwm是用查表的方式嗎。是否用到pid調節
前級3854PFC，后端單片機變頻，還可以調節占空比，目前是開環，正在準備閉環
0
回復
H_K_T
LV.3
20
2015-01-24 21:40
@鄒豹
前級3854PFC，后端單片機變頻，還可以調節占空比，目前是開環，正在準備閉環
你的MOS管的驅動是250+2110嗎？上下管驅動波形怎么樣？
0
回復
鄒豹
LV.3
21
2015-01-25 12:46
@H_K_T
你的MOS管的驅動是250+2110嗎？上下管驅動波形怎么樣？
是的，波形很好啊
0
回復
鄒豹
LV.3
22
2015-01-25 12:48
@limingle
我是一個大三學生，希望能請教你電源制作上的問題，多多交流，

好的

0
回復
wheelzhou
LV.9
23
2015-01-25 19:07
@鄒豹
是的，波形很好啊

不錯，三相很厲害的

0
回復
鄒豹
LV.3
24
2015-01-25 21:01
@wheelzhou
不錯，三相很厲害的
謝謝
0
回復
2015-01-26 10:24
@鄒豹
謝謝
兄弟忙什么呢！幫你頂一下！
0
回復
鄒豹
LV.3
26
2015-01-26 12:29
@文渠星
做這個東東要多少馬內，單相變頻器完全可以實現
單相變頻器也做了
0
回復
raulgu
LV.4
27
2015-02-03 17:02
@chen2011qian
兄弟忙什么呢！幫你頂一下！
學習下。。牛人啊
0
回復
羅江水
LV.5
28
2015-02-12 08:19
早就想做個三相逆變電源，有板賣嗎？
0
回復
鄒豹
LV.3
29
2015-02-12 20:07
@羅江水
早就想做個三相逆變電源，有板賣嗎？
暫時沒有
0
回復
2016-05-23 21:57

我來晚了....鏈接已經失效了

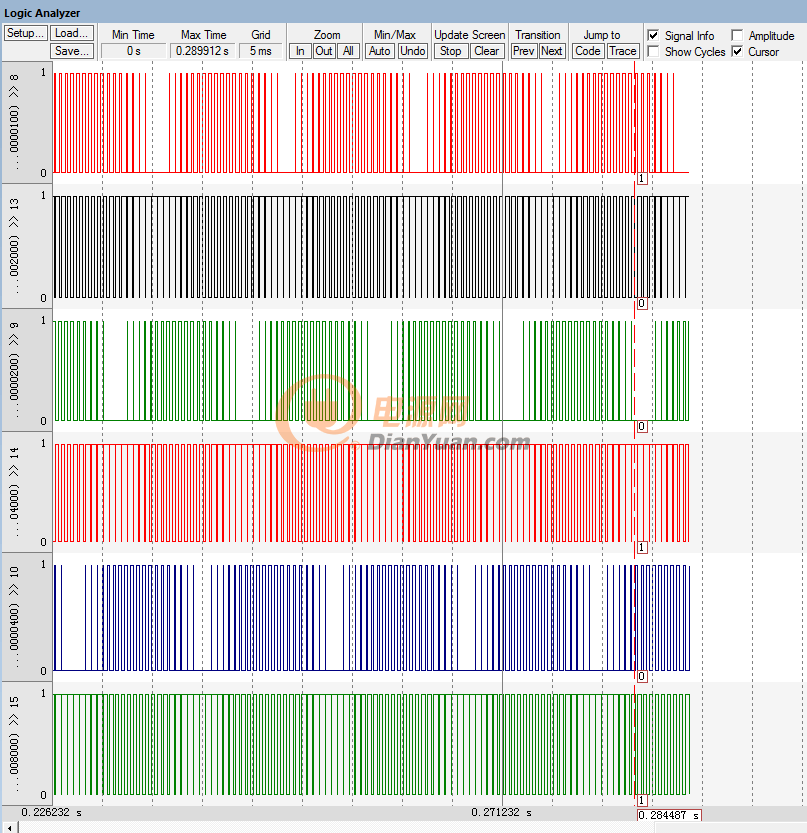

  我自己摸索著寫了個stm32f103C8T6的 三相逆變程序為何帶不起負載啊  波形也挺好的啊 三相120°6路PWM信號 如下  請幫忙看下



0
回復
tri4123
LV.5
31
2016-05-24 23:38
功率太小了吧
