     第一講：吳鑒鷹單片機實戰精講之數字電子鐘的設計（一）——硬件簡介

相關原理圖請點擊下載：

吳鑒鷹基于單片機的數字電子鐘.pdf

 HI！大家好，我叫吳鑒鷹,中國制造，長181cm，凈重70kg。采用人工智能，各部分零件齊全，軟硬件運轉穩定，經二十多年的運行，屬質量信得過產品。是一名從業兩年的單片機工程師，長年從事單片機、DSP、fpga以及觸摸屏的項目開發，自信比牛頓更懂單片機、比諸葛亮更會玩DSP、比漢武大帝懂得什么是指針，這年頭就得玩一個綜合實力。

      其實吧， 人還不錯，出了長點帥點以外，也沒什么缺點。

      在校期間，曾參加學校組織的電子設計大賽，一不小心獲得了一等獎，于是代表學校參加全省的電子設計大賽，一不小心碰上強敵，雖獲得一等獎，但并未拿到當年的最高獎項，所見，人外有人，天外有天于是更加發奮學習，以圖他日能技藝超群，聞得電子發燒友有一大幫志同道合之士，愿意一同切磋武藝，于是花以時日瀏覽之，果然不泛有臥虎藏龍之輩，吳某深感欽佩。

      從大學二年級起，尾隨恩師混跡于各大實驗室，也算小有技術心得，現在愿意與大家一塊分享兩年的項目經驗，我相信只有交流才能促進發展，只有討論才能提升能力，懇請各位前輩同行斧正。

     現在來第一講，詳細解析如何制作基于單片機的數字時鐘，提供詳細的硬件原理圖和軟件程序。

    開關K1：K1 = 0時，時鐘正常運行，此時不允許調整時鐘。數碼管的高兩位顯示小時，后兩位顯示分鐘，led每閃一次表示時鐘運行一次，在調整的過程中，led是停止發亮的。

  一、 按鍵、開關功能說明：

   *  按鍵RESET:按下能復位程序。

   *  按鍵PULSE:提供單脈沖，從而實現單片機對外部脈沖的計數，利用單脈沖實現相應的位加一。

   *  開關K0：K0 = 0能調整分位，K0 = 1能調整時位。

   *  開關K2:k2為高電平時，使單脈沖輸入至INT1，通過外中斷實現相應值的加一功能。

二、地址分配和鏈接

   *  P2.7:  和寫信號一起組成字位口的片選信號，字位口的對應地址為8000H。

   *  P2.6:  和寫信號一起組成字位口的片選信號，字位口的對應地址為4000H。

   *  D0~D7： 單片機的數據總線，LED顯示的內容通過D0~D7數據線從單片機傳到LED。

   *  P2.0~P2.5:單片機的P2口，和2764的高位地址線相連，決定2764中的存儲單元的地址。

   *  P1.4~P1.7: 單片機的P1端口，和發光二極管L1~L4相連，通過單片機的P1.4~P1.7控制，所以顯示秒表和時鐘的時間變化。

   *  P1.0： 和開關K0相連，決定時間調整的字位。

   *  P1.1 :  和開關K1相連，決定時間運行的模式。

   *  P1.2： 和開關K2相連，決定外中斷的模式選擇。

三、整體功能簡介

    LED顯示模塊與單片機的鏈接中，對LED顯示模塊的讀寫和字位、段碼的選擇通過口P2.6\P2.7完成的。

     外部存儲器2764是通過鎖存器373和單片機相連，并且通過P2端口的相關信號線進行地址的分配。地址范圍是0000H~1FFFH。

   第二講：吳鑒鷹單片機實戰精講之數字電子鐘的設計（一）——源代碼介紹

/******************************************************
*程序：吳鑒鷹數字電子鐘的設計
** 這一講的主要內容: 數字電子鐘的設計原理和程序
** 功能描述:
** 輸　入:
** 內容：
** 輸　出:
**
** 全局變量:
** 調用模塊:
**
** 作　者:    吳鑒鷹
** 日　期:     14.02.17

備注：有什么錯誤的地方，歡迎各大燒友指正

O(∩_∩)O~
*******************************************************/
//變量定義和頭文件的調用
//定義頭文件和各個輸入管腳以及變量聲明
#include
#include
#define  uint unsigned int
#define  uchar  unsigned char


/*定義字型字位口*/
#define  DIGPORT  XBYTE  [0X8000]
#define  WORDPORT  XBYTE [0X4000]

/*定義P1口各管腳*/
sbit  K0 = P1^0;
sbit  K1 = P1^1;
sbit  K2 = P1^2;
sbit  BEEP = P1^3;
sbit  L0 = P1^4;
sbit  L1 = P1^5
sbit  L2 = P1^6;
sbit  L3 = P1^7;

uchar  data  BUFFER[2]  = {0,0};  //顯示的緩存數組，依次為低位、高位
uchar  data  CLOCK[4] = {0,0,0,0};
uchar  data  SECOND[2] = {0,0};

/*定義運行狀態*/
uchar  data  STATE = 0;
/*STATE = 0;秒表*/
/*STATE = 4，或者7，時鐘運行*/
/* STATE = 6,時鐘時調整 */

bit  bdata  SND = 0;    /*  秒表START（開始）  */
bit  bdata  RST = 0;     /*秒表RESET（復位）*/

/*數碼管顯示編碼“0”-“9”,"A","-"*/
uchar  code  TABLE[] = {0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F,0X77,0X40};

/******************************************************
*程序：主程序
** 功能描述: 主干程序
** 輸　入:
** 內容：
** 輸　出:
**
** 全局變量:
** 調用模塊:
**
** 作　者:    吳鑒鷹
** 日　期:     14.02.17

備注：有什么錯誤的地方，歡迎各大燒友指正

O(∩_∩)O~
*******************************************************/
void  main()
{
      uchar   stabak;
          P1 = 0X0F;
      EA = 1;
      IT1 = 1;
      ET0 = 1;
      TMOD = 0X61;
      TH0 = -5000/256;
      TL0 = -5000%256;
      TH1 = 0XFF;
      TL1 = 0XFF;
      T2CON = 0;
      TH2 = -5000/256;
      TL2 = -5000%256;

       K0 = 1;
       K1 = 1;
       K2 = 1;
       STATE = P1&0X07;
       stabak = STATE;

      for(;;)
    {
           switch(STATE)
        {
                case 0：
                {
                    EX1 = 0;
                    ET1 = 1;
                    ET2 = 1;
                    TR1 = 1;
                    SND = 1;
                    L1 = 1;
                    L0 = 0;
                    L2 = 0;
                    SECOND[0] = 0;
                    SECOND[1] = 0;
                }break;

                 case   5:
                {
                          IE1 = 0;
                          EX1 = 1;
                          ET1 = 0;
                          ET2 = 0;
                          TR0 = 0;
                          L0 = 1;
                          L1 = 0;
                          L2 = 0;
                }break;

                case  6:
               {
                    IE1 = 0;
                    EX1 = 1;
                    ET1 = 0;
                    ET2 = 1;
                    TR0 = 0;
               }break;

                  default:
               {
                   EX1 = 0;
                   ET1 = 0;
                   ET2 = 1;
                   L1 = 0;
                                   L2 = 0;
               }

        }
         while(STATE == stabak)
     {
         switch(STATE)
      {
         case 0:
      {
         BUFFER[0] = SECOND[0];
         BUFFER[1] = SECOND[1];
      }break;

      case 5:
      {
          BUFFER[0] = CLOCK[2];
          BUFFER[1] = 101;/*A-*/
      }break;

      case 6:
      {
          BUFFER[0] = 110;/*A-*/
          BUFFER[1] = CLOCK[3];
      }break;

      default:
      {
          BUFFER[0] = CLOCK[2];
          BUFFER[1] = CLOCK[3];
      }break;

      default:
      {
          BUFFER[0] = CLOCK[2];
          BUFFER[1] = CLOCK[3];
      }

      }

     //顯示函數
     display();
     K0 = 1;
     K1 = 1;
     K2 = 1;
     STATE = P1&0X07;
     }
     stabak = STATE;
    }
}

/******************************************************
*程序：子函數（1）：timer0(void)
** 功能描述:  用定時器0實現24小時的時鐘顯示
** 輸　入:
** 內容：
** 輸　出:
**
** 全局變量:
** 調用模塊:
**
** 作　者:    吳鑒鷹
** 日　期:     14.02.17

備注：有什么錯誤的地方，歡迎各大燒友指正

O(∩_∩)O~
*******************************************************/
void  timer0(void)   interrupt  1  using 1
{
    /*重置定時器初值*/
TH0 = -5000/256;
TL0 = -5000%256;


/*定時器處理*/
CLOCK[0] = CLOCK[0]+1；
if((CLOCK[0] == 50) && (STATE >= 4))
{
    L0 = !L0;
}

if(CLOCK[0] == 100)
{
    if(STATE >= 4)  L0 = !L0;
    CLOCK[0] = 0;
    CLOCK[1] = CLOCK[1] + 1;

    if(CLOCK[1] == 60)
    {
       CLOCK[1] = 0;
    CLOCK[2] = CLOCK[2] + 1;
    if(CLOCK[2] == 60)
    {
        CLOCK[2] == 0;
     CLOCK[3] == CLOCK[3] + 1;
     if(CLOCK[3] == 24)
     {
        CLOCK[3] = 0;
     }
    }
    }
}
}

/******************************************************
*程序：子函數（2）：intsvr1(void)
** 功能描述:  對外中斷1的按鍵脈沖進行判斷和計數，并完成對應的時間調整功能。
** 輸　入:
** 內容：
** 輸　出:
**
** 全局變量:
** 調用模塊:
**
** 作　者:    吳鑒鷹
** 日　期:     14.02.17

備注：有什么錯誤的地方，歡迎各大燒友指正

O(∩_∩)O~
*******************************************************/
void intsvr1(void) interrupt  2  using 2
{
   if(STATE == 5)
   {
       CLOCK[2] == CLOCK[2] + 1;
    if(CLOCK[2] == 60)  CLOCK[2] == 0;
   }
   if(STATE == 6)
   {
       CLOCK[3] == CLOCK[3] + 1;
    if(CLOCK[3] == 24)  CLOCK[3] = 0;
   }
}

/******************************************************
*程序：子函數（3）:display(void)
** 功能描述:  用動態顯示的方法，將當前的時間或秒表內容通過數碼管顯示。
** 輸　入:
** 內容：
** 輸　出:
**
** 全局變量:
** 調用模塊:
**
** 作　者:    吳鑒鷹
** 日　期:     14.02.17

備注：有什么錯誤的地方，歡迎各大燒友指正

O(∩_∩)O~
*******************************************************/
void diplay(void)
{
   uchar i;
   uchar delay;
   uchar disp;
   uchar digit;
   digit = 0x08;
   for(i = 0;i < 2; i++)
   {
      if(BUFFET> 100)
{
   disp = BUFFER%10 + 10；
}
   else  disp = BUFFER%10；

   DIGPORT = digit;
   WORDPORT = TABLE[disp];

   for(delay = 0;delay <= 200;delay ++);
   digit = digit >> 1;
   disp = BUFFER/10;

   DIGPORT = digit;
   WORDPORT = TABLE[disp];

   for(delay = 0;delay <= 200;delay ++);
   digit = digit >> 1;
   }
}

占個位置

頂，來聽課

3、吳鑒鷹單片機項目詳細解析系列（連載）之基于單片機的搖搖棒制作（一）——原理介紹

HI！大家好，我叫吳鑒鷹，100%年中國制造，長181cm，凈重70kg。采用人工智能，各部分零件齊全，軟硬件運轉穩定，經二十多年的運行，屬質量信得過產品。是一名從業兩年的單片機工程師，長年從事單片機、DSP、fpga以及觸摸屏的項目開發，自信比牛頓更懂單片機、比諸葛亮更會玩DSP、比漢武大帝懂得社么是指針，這年頭就得玩一個綜合實力。   其實吧， 人還不錯，出了長點帥點以外，也沒什么缺點。

   在校期間，曾參加學校組織的電子設計大賽，一不小心獲得了一等獎，于是代表學校參加全省的電子設計大賽，一不小心碰上強敵，雖獲得一等獎，但并未拿到當年的最高獎項，所見，人外有人，天外有天于是更加發奮學習，以圖他日能技藝超群，聞得電子發燒友有一大幫志同道合之士，愿意一同切磋武藝，于是花以時日瀏覽之，果然不泛有臥虎藏龍之輩，吳某深感欽佩。

   從大學二年級起，尾隨恩師混跡于各大實驗室，也算小有技術心得，現在愿意與大家一塊分享兩年的項目經驗，我相信只有交流才能促進發展，只有討論才能提升能力，懇請各位前輩同行斧正。   現在來第二講，詳細解析如何制作基于單片機的搖搖棒，提供詳細的硬件原理圖和軟件程序。   何為搖搖棒，鷹哥老給你們介紹搖搖棒是如今流行的一種玩具，在各種聚會、節日中均見得到它的身影。本設計也追隨著搖搖棒的原理，利用人眼的視覺暫留特性，通過AT89S52單片機對16只高亮度LED發光二極管進行控制， 配合手的左右搖晃就可呈現一幅完整的畫面。

原理圖下載：

吳鑒鷹搖搖棒原理圖.pdf

  鷹哥的搖搖棒具有如下功能：

   1) 顯示  “就要離開電子科技大學了！”；

   2) 顯示  “o(∩_∩)o”微笑圖案；

   3) 顯示    心形圖案；

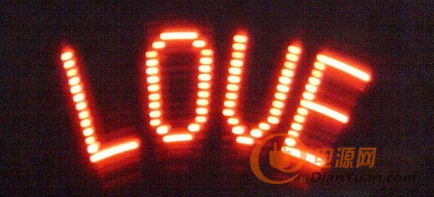

   4) 顯示  “LOVE”；

   5) 顯示  “天天開心”

   6）顯示  “笑笑照顧好自己！”

   7）顯示   “我們畢業了！”

   8）顯示   “周曉曉”

   9) 可以通過開關實現轉換，輪流顯示并循環。

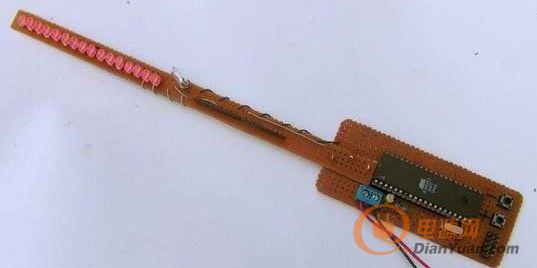

跟大家講，搖搖棒其實很簡單，大學期間，我自己用萬用板搭了一個，別人覺得很好玩，就來問我怎么做。其實就是一個循環的LED顯示，利用人的視覺滯留產生靜態顯示的現象。要實現這個目標，就要求延時部分做的比較小，所以采用石英晶體振蕩器。而目前能夠?qū)崿F(xiàn)這種功能的器件有很多種，不同的類型的器件也能夠很好的完成。

    鷹哥的這個作品本著方便、價格低廉的原則，采用單片機控制，由水銀開關的閉合對單片機產生外部中斷，從而對中斷進行采集。到達一定數量便進行圖象的轉換。

   這是鷹哥當年在大學做的送給女朋友的哦！她玩了好久，還帶回去給她老爸看了，所以年輕的工程師可以做一個送給你心愛的姑娘啊！信鷹哥，搞定女神不是夢！

   整個系統由單片機控制模塊，開關及電源模塊和輸出顯示模塊三個部分構成。
