現在要一個變壓器的原邊和副邊分別繞在兩個磁柱上,但是漏感有100u左右,現在想把它降為30u左右,急盼大俠專家指教!
小女不勝感激!
急切求助變壓器原副邊分開繞后怎樣減少漏感
全部回復(5)
正序查看
倒序查看
@麥子
有沒有具體規格,貼出來看看,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1174636351.jpg');}" onmousewheel="return imgzoom(this);">

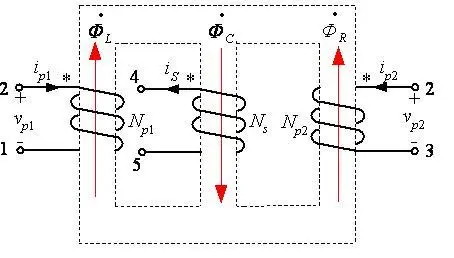

上面是我想繞的變壓器,兩個變壓器的原邊分別放在兩個邊柱上,他們合用一個副邊繞組在中柱上,磁芯用EE55,Np1為26匝0.05*27的銅皮,中柱Ns為5匝0.15*27,右柱Np2為28匝0.05*27.現怎樣才能減少原副邊間的漏感啊?
0
回復
@hiker1102
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1174636351.jpg');}"onmousewheel="returnimgzoom(this);">上面是我想繞的變壓器,兩個變壓器的原邊分別放在兩個邊柱上,他們合用一個副邊繞組在中柱上,磁芯用EE55,Np1為26匝0.05*27的銅皮,中柱Ns為5匝0.15*27,右柱Np2為28匝0.05*27.現怎樣才能減少原副邊間的漏感啊?
繞線盡量排寬,線徑盡量用粗,不過由100uH降到30uH,困難比較大,試試看吧,
0
回復
@hiker1102
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1174636351.jpg');}"onmousewheel="returnimgzoom(this);">上面是我想繞的變壓器,兩個變壓器的原邊分別放在兩個邊柱上,他們合用一個副邊繞組在中柱上,磁芯用EE55,Np1為26匝0.05*27的銅皮,中柱Ns為5匝0.15*27,右柱Np2為28匝0.05*27.現怎樣才能減少原副邊間的漏感啊?
你這個變壓器應該是個磁集成變壓器,是用于LLC半橋諧振變換器的,是吧?我對這方面比較熟的.
0
