特點：
●高效率 （94.4%@220Vac，滿載）
●高精度線性調整率
（±0.73%@176Vac~265Vac滿載）
●高精度負載調整率
（±0.47%@220Vac，Vo：30~150V）
●具有多種保護功能，可靠性高
●體積小
● 總元件數少，成本低
1. 設計規格
1.1 輸入規格
● 輸入電壓： 176Vac~265Vac
● 輸入頻率： 47Hz~63Hz
1.2 輸出規格
● 輸出電壓： 30V~150V
● 輸出電流： 120mA
2. 評估結果
2.1 電氣性能測試結果
● 效率： 94.4%（220Vac，滿載）
● PF 值： 0.502（220Vac，滿載）
● 線性調整率： ±0.73%（176Vac~265Vac，滿載）
●負載調整率： ±0.47%（220Vac，Vo：30V~150V）
2.2 保護功能測試結果
●開路保護 有
● 短路保護 OK

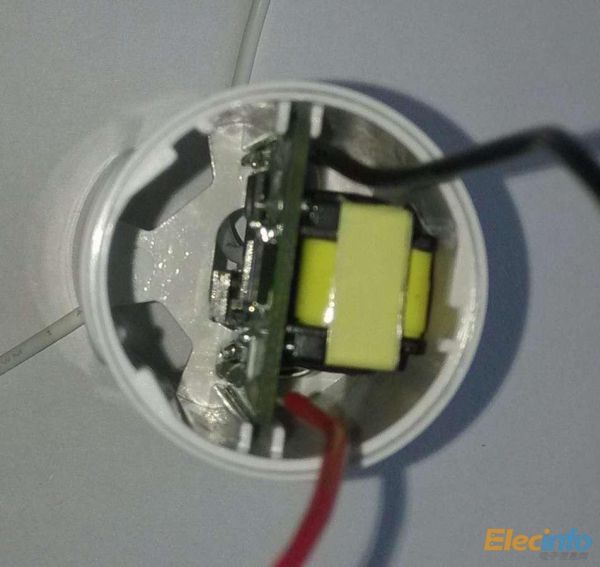

3、● 尺寸：（長*寬*高）25mm * 21mm*14mm

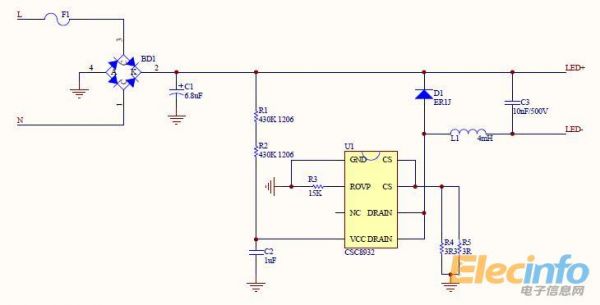

4、原理圖

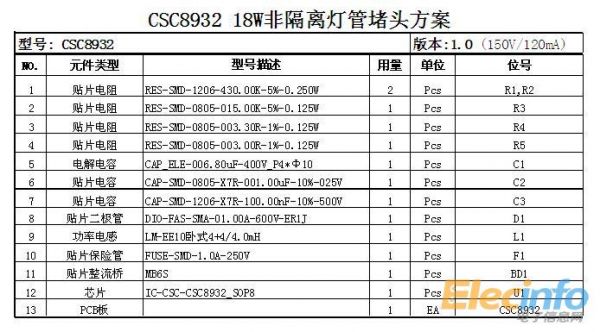

5、BOM清單

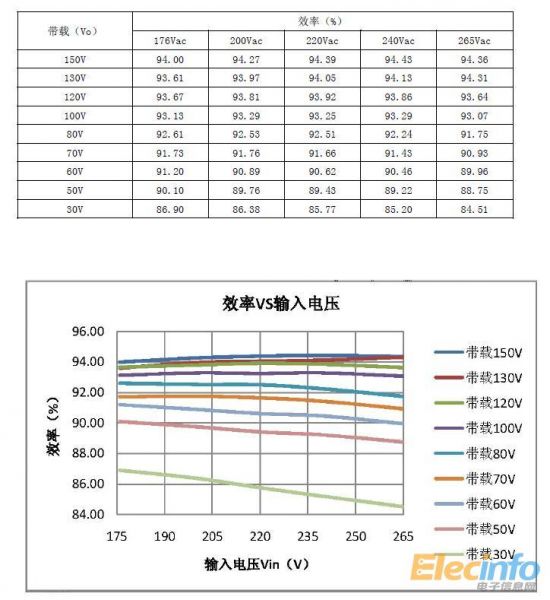

6、詳細測試數據
5.1 效率
5.2 線性/負載調整率
此方案為典型應用方案，外圍簡單，穩定性和一致性極好，如需更多相關方案或者對此方案有所疑問，可聯系我。
