各位愛好單片機的朋友們，根據調查的結果及大家回帖的反饋，數控電源的呼聲最大。單片機板塊首次的眾籌項目確定選擇數控電源。大家想學，娜娜姐會利用現有資源給大家創造條件！

在這里要感謝樂老師，對這個項目的支持和幫助，一次次的討論交流，花時間和精力來做這個事情！

=========無限強調！！==============
轉賬格式：電源網用戶名+參與單片機板塊開源學習項目+眾籌費用##元

---------------------------------

項目介紹及開發明細：

下面是yueyuno1樂老師對要做工作的介紹以及基本材料費用的一個統計。項目開啟后樂老師會根據項目的進度
發帖全程直播其開發過程并進行詳細的講解。并在完成后對眾籌參與者公布開源軟件附贈開發板。

本次數控電源是基于STC系列單片機進行設計和制作，STC單片機完全兼容傳統8051單片機內核，主要針對于論壇初學者和進階部分朋友，起拋磚引玉的作用。打算將電路板設計成2塊，分別是數控電源控制主板（即前面板，包含數據調節按鍵部分，顯示部分，單片機MCU控制部分，蜂鳴器部分）；數控電源功率板（包含電源整流濾波部分，電源功率調整部分，電源比較部分，信號放大部分，信號取樣部分等）。

電源參數：可調電壓范圍0-30V 電流0-5A,電壓最小分辨率0.05V，電流最小分辨率0.01A，紋波待定，由于單片機內部所帶的AD只有10BIT,必須采用一些措施來盡可能的減小電源紋波。

數控電源前期開發明細表格：

1. 2塊PCB（功率板、顯示功能調節面板）打樣2次費用300元，預算暫定2次PCB打樣費用，實際情況后續再說。
2. 所有元器件雜項150元。
3. 150W環形變壓器80元
--------------------------------------------
數控電源啟動時間：眾籌名額滿員后
預計完成時間：一個月

樂老師會在制作期間，邊制作邊直播其制作過程，發帖直播，供大家學習交流。

-------------------------------------------------------------------------------------------
眾籌費用：

眾籌費用僅為制作開發過程中購買器件等必需費用的估算,均攤到每個參與支持的初學者中。

眾籌名額：

本次眾籌名額僅限40人，分為兩種籌款方式，當然不同的籌款方式最后會得到不同的收獲。

A：自愿籌款30元檔次，15元電路板費+15元籌款（開發老師前期投入），最后能得到所有開發資料+1套數控電源板板（不含任何元器件），可以自行購買相關元器件按照BOM表組裝成成品數控電源板。
B: 自愿籌款102.8元檔次，92.8元的數控電源板套件+10元籌款（開發老師前期投入），最后能得到所有開發資料+1套數控電源元器件（包涵整套數控電源板元器件），需要自己按照BOM表組裝。

眾籌名額確定方法：

將眾籌費用支付到本次項目公眾支付寶賬號，娜娜姐每天早上會公布前一天的支付名單，以便確定參與眾籌人選。僅限前40名

支付寶
賬戶名：名額已滿請勿付款
賬號：名額已滿請勿付款

轉賬格式：電源網用戶名+參與單片機板塊開源學習項目+眾籌費用##元

報名流程！

選擇A或者B套餐-----------支付寶支付套餐費用----------本帖回帖報名

回帖報名格式：

我參加單片機開源學習班+ 用戶名+##套餐+已支付眾籌費用

---------------------------------------------------------------------------------------------------------------------------------------------------

調查期：

【單片機學習興趣調查】基于STC單片機的入門學習板直播制作過程，后期開源，大家感興趣么？

現在數字與模擬的結合越來越緊密，從我了解到，很多之前搞開關電源的高手們都開始學習單片機了。同樣也有很多新網友在開勵志學習帖。

單片機板建板不久，但是學習的氛圍很濃。通過一個什么樣的方式可以讓眾多初學者能系統較快的學習呢？

和多位單片機高手及初學者聊過這個話題，大家給了很多中肯的建議，在這里表示非常非常感謝！~

現在想和大家做個調研，是否對 “基于STC單片機的入門學習板”這樣的一個開發版的制作過程感興趣，包括硬件和軟件。并希望有哪些功能？

AD 、DA 、串口通信、液晶顯示、數控電源、無線學習、紅外遙控學習等，大家可以補充。

另外，對眾籌開啟這個項目是否贊同，我們會邀請一位單片機高手開發一個學習版并發帖全程直播其開發過程并進行詳細的講解。

如果眾籌成功，每個參與支持眾籌的學習者可以得到開發板的開源代碼，并需支付一定數額的眾籌費用。（眾籌費用僅為制作開發過程中購買器件等必需費用,均攤到每個參與支持的初學者中）

歡迎大家發布自己的想法和建議！

------------------------------------------------------------------------------

目前根據大家的意見可以歸納為：

1.單片機開發學習版

2.軟硬結合的數控電源

3.軟硬結合的數控電源+外殼

請大家多提意見，這樣我們才能確定下來我們具體做什么？統計一個大多數人愿意做的也適合新手學習和操做的

--------------------------------------導師介紹分割線----------------------------------------

從反饋來看，大家對這個事情還是非常感興趣和認可的，那后面的事情就是，做哪個項目，誰來做？！

我把大家的想法、建議和幾個單片機方面的高手溝通了多次。希望能有一個擅長單片機，了解數控電源，樂于分享交流，并支持認可這個事情的網友擔任導師。

娜娜姐終于不負囑托為大家請來了個單片機高手，如果常來單片機板塊的電粉兒們肯定很熟悉，掌聲響起來吧！~

........

yueyunno1

.........

感謝 yueyunno1 樂工能耐心的聽我的想法，多次溝通解釋給了很多專業的意見。

并最終接受了我們的邀請！我想樂工來操刀這個事情，一定能事半功倍！

----------------------------------------------------------------------------------------------------------

姓名：樂云(軟硬件工程師、電子信息網單片機版塊活躍高手：yueyunno1)

簡介：從事軟硬件開發7年以上，目前在國內某上市公司擔任軟硬件工程師職務，現主要從事LED照明軟硬件開發工作，對常規燈光控制及協議比較熟悉，主要涉及景觀亮化、道路照明、隧道照明等戶外產品。

樂工部分原創帖展示：

帶恒流輸出且具有MPPT功能的太陽能控制器

http://www.daogou-taobao.cn/bbs/1466893.html

高山云教你之三--單片機玩轉太陽能逆變系統[564帖數控電源--電流檢測

http://www.daogou-taobao.cn/bbs/1488289.html

帶鬧鐘功能的電子鐘（匯編版）-更新-（C版1:1匯編）程序

http://www.daogou-taobao.cn/bbs/1481960.html

【原創】高山云教你之一----自學單片機--所有(C，匯編)程序更新

http://www.daogou-taobao.cn/bbs/1484517.html

【原創】高山云教你之二----單片機控制全彩LED入門到精通紅外遙控全彩LED控制器

http://www.daogou-taobao.cn/bbs/1485719.html

高山云教你之四----利用51單片機實現DMX512協議控制LED燈

http://www.daogou-taobao.cn/bbs/1494490.html

更多請點擊：

全部回復(365)

只看樓主

正序查看

倒序查看

yueyunno1

2014-09-30 11:51

@Deaby

大作雛形終于現形了，持續關注！持續學習！持續大贊！希望能把所用的器件型號也標出來，好學習時參考datasheet，坐個小板凳等第一嗓子~~~~~~~~~

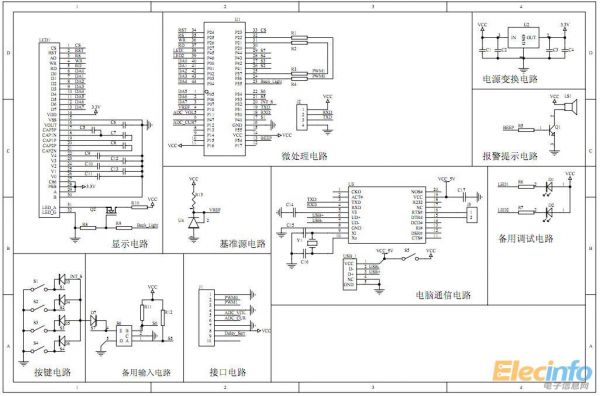

這只是暫時的一個原理圖，節后會詳細的開帖或者更新所有思路和電路，以及源碼的。請放心，只是先帖個電路出來大家對模擬電路不熟悉的可以先去了解一下，數控電源其實就是線性電源把反饋調整用單片機去實現了而已。

回復

yueyunno1

2014-09-30 08:11

@Temo

電路圖什么時間出來啊？

以下是PDF清晰版附件：

Digital Power_MCU board.pdf

Digital Power_Power board.pdf

回復

yueyunno1

2014-08-22 10:04

@75482758

支持

    感謝大家這么信任我，這次能夠參與到這個活動中來完全歸功于娜姐，前段時間我是有些忙，娜姐和我說了她的很多想法，聽了之后我很是感動。我個人的技術和想法是有限的，希望大家都參與進來一起探討，最終做出一款滿意的開發板。

    關于這次這個開發板，我說說我的看法：

    這次應該是電源網—>單片機版塊中第一次做開發板，這次做什么完全取決于大家的想法，但是我建議還是不要做得太復雜，畢竟很多都是新手入門，在這個時候的積極性和興趣都是很高的。其實我自己也是學了2次單片機，第一次就是看到哪家的開發板功能牛逼就去買誰的，然后就天天在哪崇拜人家的單片機技術多好、多牛，以至于1年都沒有進展，不看著例程序連流水燈都不會寫。后面中斷了一些時間，一次偶熱的機會一個朋友在搞單片機，和他交流了很多，又才開始從LED流水燈開始學習。剛開始也是怎么都記不住，就死記硬背，到后面背著能寫了，單自己又不會寫程序，就開始在LED流水燈上改編，慢慢到后面按鍵控制LED到后面電子鐘，其實能做電子
鐘的時候單片機就不知不覺的學會了。當然也不是就做做LED流水燈就結束，盡量還是設計一款面面俱到的開發板,大家都設計一個模進去，到后面自然就很強大了。

    祝這次的開發板取得成功！
