Chroma 光伏逆變器測試系統方案

致茂電子提供光伏逆變器自動測試系統

型號: 8000 PV

特點: 1.全自動測試(只需按一個鈕,避免人為錯誤)

2.節省測試時間(優化的標準測試項目)

3.測試報告可追溯/可儲存

4.一站式購買(提供測試軟件與硬件)

5.符合IEEE1547, 1547.1, UL1741, GB/T 19939, CGC/GF001:2009的電氣參數初步測試要求

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

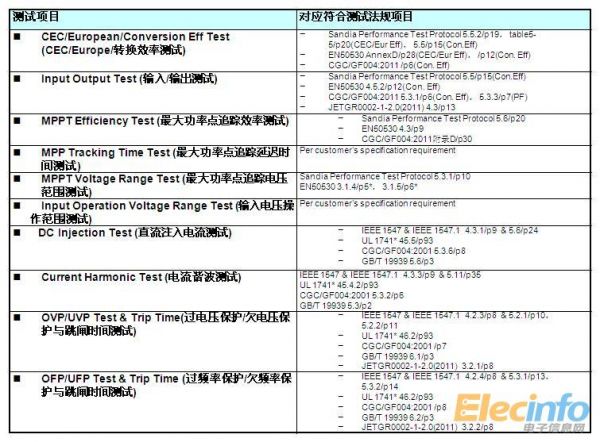

致茂光伏逆變器測試系統為一開放性系統軟件控制平臺架構，依據國際性逆變器試驗標準北京鑒衡中心CGC/GF004:2011、IEEE1547、IEEE1547.1、úL1741、GB/T19939、JETGR0002-1-2.0、EN50530及Sandia等，此系統可提供以下電氣參數測試標準項目驗證，而且依據使用者需求可提供客制化測試項目彈性依需求變動。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

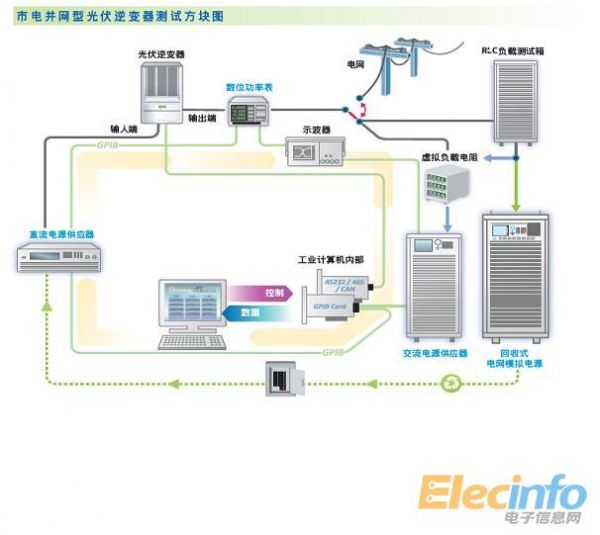

并網型光伏逆變器測試系統架構圖

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

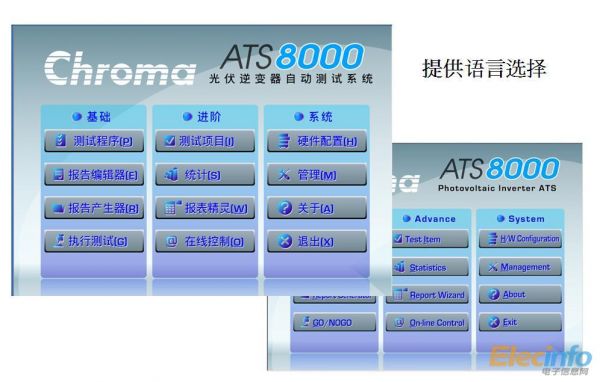

軟件界面

全部回復(12)

只看樓主

正序查看

倒序查看

學習無止境

LV.1

2014-08-08 17:01

不錯，值得收藏

回復

andy_wjy

LV.4

2014-08-11 09:23

專業的測試方案，節省產線測試時間以及避免人為疏忽，益處多多！

回復

andy_wjy

LV.4

2014-08-20 21:50

樓主能否介紹一下低電壓穿越的相關知識，以及對于AC Source的要求為何？為何一般的交流源做不到？

回復

Aaron_qian

LV.1

2014-08-27 09:26

@andy_wjy

樓主能否介紹一下低電壓穿越的相關知識，以及對于ACSource的要求為何？為何一般的交流源做不到？

根據最新能源法規NB/T 32004 2013文件

簡言之：檢驗光伏逆變器不同電網條件下運行狀況。

至於一般AC Source做不到？我并不認為這樣。

一般光伏逆變器輸出搭載Dummy Load+AC Source模式，在穿越期間如果輸出暫態虛功過高，AC Source輸出又設置足夠Resistance，其performance能量會推給AC Source。否則正常情況下，一般AC也是可以的。

回復

小蝦小將

LV.3

2014-08-27 19:28

@Aaron_qian

根據最新能源法規NB/T320042013文件[圖片][圖片] 簡言之：檢驗光伏逆變器不同電網條件下運行狀況。至於一般ACSource做不到？我并不認為這樣。一般光伏逆變器輸出搭載DummyLoad+ACSource模式，在穿越期間如果輸出暫態虛功過高，ACSource輸出又設置足夠Resistance，其performance能量會推給ACSource。否則正常情況下，一般AC也是可以的。

這種高大上的系統是不是可以測試任何類型的逆變器？
