（一）方案名稱：TA360單級非隔離APFC LED超高精度恒流電源

（二）品牌：TA360控制器為北京模電半導體發明生產

（三）特點

TA360系列單級APFC LED恒流控制器（PF>0.9, 效率大于90%）是3G平臺的一個子集，3G平臺是模電半導體（TopAnalog）一個發燒級別的LED驅動控制器大平臺。

TA360系列有多個型號：TA360/361（SOP8封裝，無功率管）, TA3601/3611（SOP8封裝，內置1A600V功率管）,TA3602/3612（SOP7封裝，內置2A600V功率管）,  TA3603/3613（DIP8封裝，內置2A600V功率管），TA3604/3614（DIP8封裝，內置4A600V功率管）。

號稱發燒級的東東一定是有一些過人之處的，我們來看看TA360系列控制器有哪些過人之處：

1. 批量輸出電流的誤差小于+/-0.5%（假定外部設置電流的電阻沒有誤差），是目前市面上恒流精度最好的非隔離單級APFC恒流控制器，沒有之一。目前市面上其他類似方案的批量恒流精度一般在+/-3%和+/-5%之間，能做到+/-3%以?xún)?nèi)算是相當不錯的，大多數都在+/-5%以?xún)?nèi)。TA360系列批量恒流精度能做到+/-0.5%，號稱世界第一高精度的非隔離單級APFC恒流控制器是當之無愧的。這個高精度技術基于模電半導體一項發明專利，這個技術可以做到批量誤差小于+/-0.1%，甚至更小，但是我們認為+/-0.1%誤差沒有什么實際的意義。如果客戶有需求，我們可以提供+/-0.1%誤差的TA360S系列產品，后綴‘S’表示‘super’。

2. TA360系列采用獨家發明專利的無電容環路補償技術（Capacitorless Loop Compensation, 簡稱CLLC），可顯著降低應用設計難度、增強系統抗干擾能力、增強系統防水防潮防塵能力。TA360系列是全世界唯一沒有外置環路補償電容的非隔離單級APFC恒流控制器，沒有之一。

3. 單電感應用，可以實現電感零電流檢測和過壓保護，而不需要輔組繞組幫忙。這個技術TopAnalog早在2011年就申請了發明專利，并在2013年獲得發明專利授權。市場上所有使用單電感技術實現浮地BUCK恒流應用的產品都涉嫌侵犯TopAnalog的專利權。

4. TA360系列產品的靜電（ESD）保護性能達到了業界的最高水平：8kV人體靜電模型（HBM），400V機器模型。一般工業標準是：2kV HBM；200V MM。8kV HBM是一般國際標準集成電路靜電（ESD）測試儀器的最高測試級別。據了解，目前市面上LED驅動IC的靜電保護水平大都在2kV水平，還沒有聽說哪家公司LED驅動IC能做到8kV這個水平。

5. TA360系列來自于3G平臺，整個平臺系列產品均按照汽車等級的要求設計，廣泛采用大余量設計，在提供高品質的同時，提供最大限度的安全保護。集成電路一般分四個等級，從低到高依次為：民用級，工業級，汽車級，軍工級。目前民用集成電路有往高等級別發展的趨勢，汽車級是民用集成電路的最高等級。現在市面上的LED驅動IC大都處于民用級，剛夠用而已，工業級別的產品并不多。

TA360系列控制器為單級APFC LED恒流IC設定了新的技術標桿：1）批量誤差小于+/-0.5%；2）無外置補償電容，提供頂級的防潮防塵性能；3）8kV靜電保護水平；4）按照汽車等級設計，提供最高級別的保護。5）采用平臺化設計，世界上獨此一家。

 （四）應用范圍

          單級非隔離功率因數校正LED恒流電路

 （五）電路

 （六）：物料清單

（七）聯系方式：QQ1144563295

（八）測試板：可以提供

3G平臺有發燒系列一，就有發燒系列二、發燒系列三、發燒系列四，我們將在近期一個接一個公開發布，請持續關注。

發燒級的LED驅動IC系列二：TA370系列非隔離LED恒流控制器

發燒級的LED驅動IC系列三：TA380系列隔離單級APFC LED PSR恒流控制器

發燒級的LED驅動IC系列四：TA390系列隔離LED PSR恒流控制器

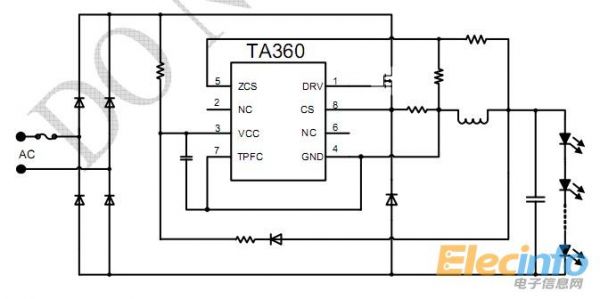

TA360非隔離單級APFC應用電路圖

 創新是我們存在的意義，只要我們還存在，創新就不會停止。我們的目標是設計制造讓所有中國人都自豪的創新集成電路產品，那一定是偉大的產品，為這個目標，我們一直在不懈努力。

請持續關注非線性恒流創新驅動技術：

http://www.daogou-taobao.cn/bbs/1492003.html

請持續關注模電半導體3G平臺其他產品線

3G平臺TA370系列非隔離降壓恒流（PF=0.5）LED驅動器

http://www.daogou-taobao.cn/bbs/1493804.html

和3G平臺TA380系列隔離單級APFC PSR（PF>0.9）LED恒流驅動器

http://www.daogou-taobao.cn/bbs/1494494.html

和3G平臺TA390系列隔離PSR恒流（PF=0.5）LED驅動器

http://www.daogou-taobao.cn/bbs/1495273.html

3G平臺的四個發燒系列都已經發布完畢，謝謝大家的關注。在未來的3個月內，模電半導體還將發布一款超酷的創新LED驅動集成電路，值得大家的期待。
