標題:120W APFC+QR-Flyback EMI 150K-1M干擾嚴重之誘因

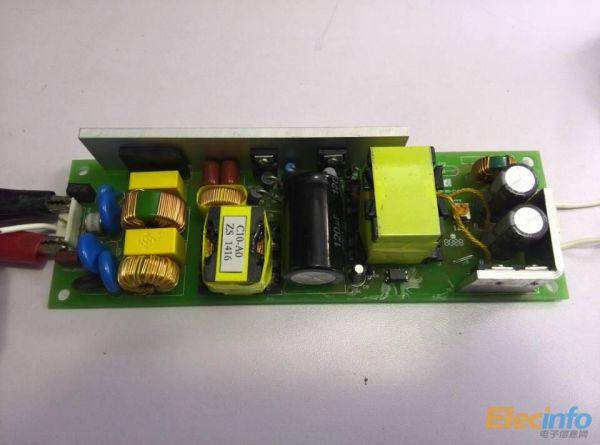

電源參數：Input/90-265V Output/43V 最大恒流2.5A （恒流點Adj）效率 /MAX 89.4@265VAC

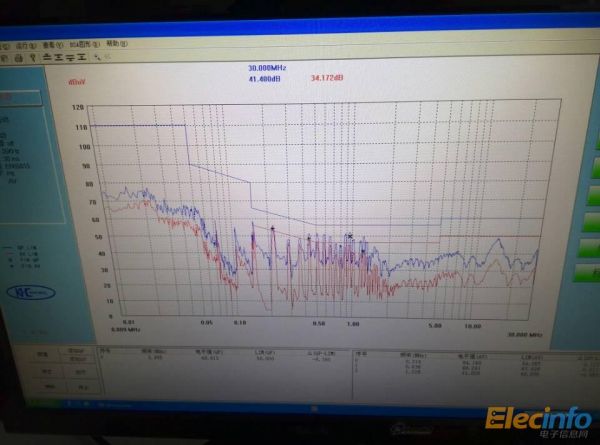

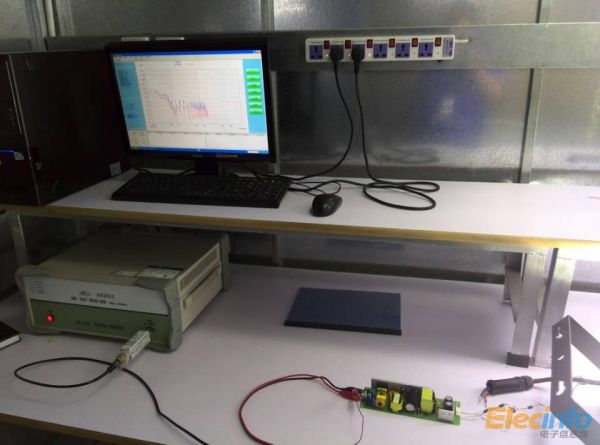

經過幾番的整改，發現CE 150-1M的干擾比較嚴重，PK值與AV值重疊，AV值余量非常小，PK值有6DB余量，目前

EMI器件的匹配加量比較重：

整流前級10MH+474+20MH+224 整流后級 π型 474+200UH+474 Y對地222 初次級Y332

PFC電感外銅箔接地變壓器外銅箔接地

雖然加大EMI阻抗匹配的量或者是EMI器件位置的調整，對CE有改善，但真正的誘因不在此，可能與變壓器整流管反向恢復 MOS dv/dt都有關系，

我用示波器形成接地環分別靠近APFC電感變壓器次級整流管，發現APFC電感的干擾反而非常小，最大是變壓器，次之是整流管。

歡迎大家提出寶貴的建議！

全部回復(10)

只看樓主

正序查看

倒序查看

daihui713

LV.6

2014-05-09 21:37

看著帖子快要沉了，自己來頂一個。

方案搭配：昂寶6563+2203，磁芯搭配：PQ2620+PQ3230

本身反激的效率就不高，似乎這個功率段用反激來做不怎么占優勢

回復

2296180

LV.1

2014-05-10 10:22

@daihui713

看著帖子快要沉了，自己來頂一個。方案搭配：昂寶6563+2203，磁芯搭配：PQ2620+PQ3230本身反激的效率就不高，似乎這個功率段用反激來做不怎么占優勢

QR模式的傳導難過，電源結構沒問題，主要是變壓器。你Y電容加得太大了，可試著把Y電容減小再測試看下和現在加大后Y有多大區別，如區別不大那就是變壓器的繞制方式問題。

回復

daihui713

LV.6

2014-05-10 21:11

@2296180

變壓器：初—屏蔽繞組—次—反饋繞組—初，

回復

DJ129321

LV.3

2014-05-11 22:39

@daihui713

有同感，先開啟PWM再啟動PFC這樣的過程產生音頻。反饋部分用LM258+431非常難調！！

回復

daihui713

LV.6

2014-05-12 08:59

個人認為：

QR的滿載選擇第一個接近零的谷底ZVS，此時如果LP電流為零的話，將會同時出現接近零ZVS和ZCS。此時損耗和干擾最小。如果負載越小，系統降頻，Toff增大，就會依次選擇第二個 第三個谷底ZVS，由于是在LP退磁完并延時之后的ZVS，此時LP的電流早已恢復到零狀態，所以此時可能就是DCM的模式，

由于我在退磁繞組檢測腳DEM對地并了一個小電容，延時谷底檢測，導致滿載時并未在第一個谷底ZVS，所以效率和EMI可能會稍稍差點，

回復

daihui713

LV.6

2014-05-12 09:37

@DJ129321

有同感，先開啟PWM再啟動PFC這樣的過程產生音頻。反饋部分用LM258+431非常難調！！

你還用工業級的，可以試試AP4310，蠻好的

回復

jaunt

LV.4

2014-05-13 16:13

@daihui713

變壓器的感量變化一下，把該頻點向后跳一下。

回復

daihui713

LV.6

2014-05-13 18:10

@jaunt

變壓器的感量變化一下，把該頻點向后跳一下。

嗯回頭試試，多謝。目前開關頻率70K

回復

DJ129321

LV.3

2014-05-13 23:08

@daihui713

個人認為： QR的滿載選擇第一個接近零的谷底ZVS，此時如果LP電流為零的話，將會同時出現接近零ZVS和ZCS。此時損耗和干擾最小。如果負載越小，系統降頻，Toff增大，就會依次選擇第二個第三個谷底ZVS，由于是在LP退磁完并延時之后的ZVS，此時LP的電流早已恢復到零狀態，所以此時可能就是DCM的模式，由于我在退磁繞組檢測腳DEM對地并了一個小電容，延時谷底檢測，導致滿載時并未在第一個谷底ZVS，所以效率和EMI可能會稍稍差點，

DEM對地接小電容主要考慮負壓的影響？

回復
