你設計的變壓器是多大啊

用EE19做的  感量1.6MH  附件是線路圖和空載時波形  請高手給看下! 在線等! 波形是TEK示波器測的ISF格式  1174184916.sch1174184938.isf1174184945.isf1174184953.isf

你的文件我打不開.
會不會輸出電壓過高,被保護了

下午我把圖給你貼出來

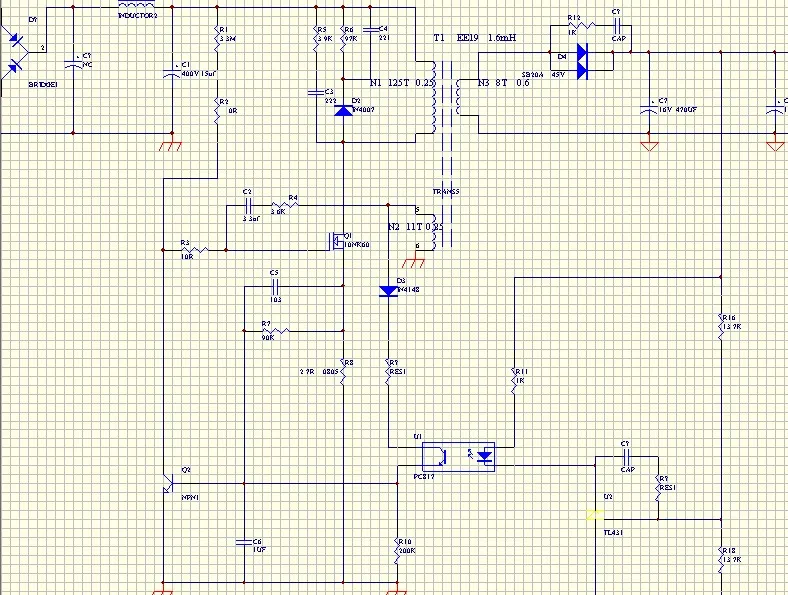

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1174222312.jpg');}" onmousewheel="return imgzoom(this);">  請高手幫小弟設計下變壓器  很急  在線等!!!!

你這是充電器用的還是適配器

用EE16
初級和次級圈數相同,輔助繞組減少圈數
屏蔽繞組--初級---屏蔽繞組---次級---輔助

工作頻率??????????

頻率60K   這是適配器

現在只能用EE19 是指定的 沒辦法

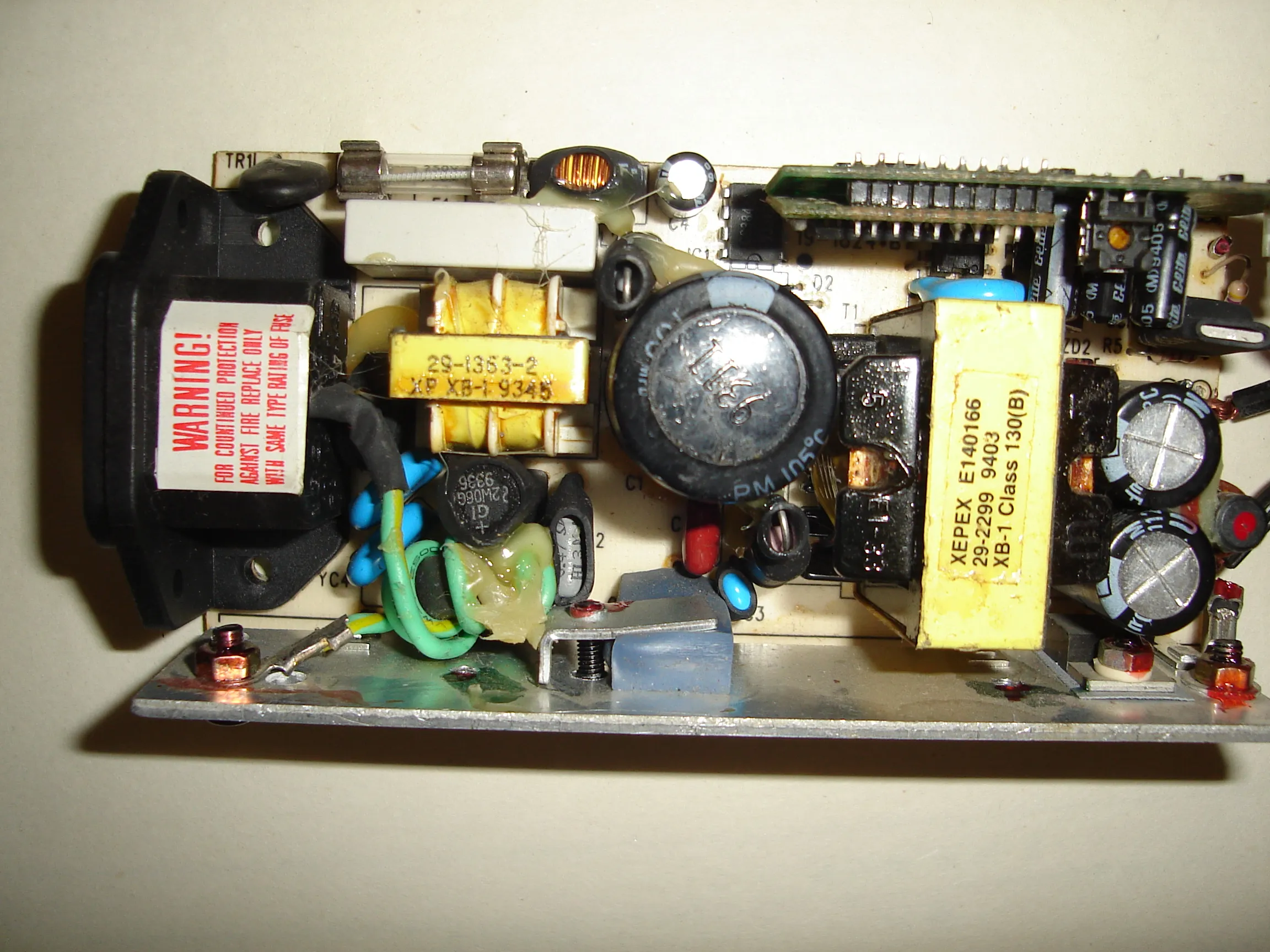

大哥能給我看看這個變壓器是 什么型號 的嗎 ,參數 是什么
小弟是菜鳥 準備 仿制個充電電源
XEPEX 產的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1174286168.jpg');}" onmousewheel="return imgzoom(this);">

量一下就知道了!

你設計的B值太高了,電感過小工作于完全不連續式.
建議試試:E19/8/5
DCM模式:PRI:168T/0.16mm
SEC:10T/2*0.45mm TEX-E
Bias:14T/0.16mm
LP=2.6mH
gap=0.40mm

CCM模式:PRI:242T/0.16mm
SEC:14T/2*0.45mm TEX-E
Bias:20T/0.16mm
LP=5.2mH
gap=0.41mm

小的是共模(濾波)是EE25的,大些看不出來,估計是35或更大.具體多大,你要量下磁心.

謝謝!  我現在用的是初級146T*0.25  反饋13T*0.25 次級8T*0.6或三層絕緣線! 感量2.0mH    還有一種是126T*0.25  13T*0.25  8T*0.6  感量3.0mH  您看怎樣 ?  RC震蕩用的是3.3nf 和330R但不知怎么高壓輸入時滿載工作頻率老實在90多K!  頻率那么高以至于高壓短路就炸機!!!  請高手給個建議??

4148后要加電容濾波嗎?

4148后要加濾波電容嗎?

白色的為濾波器,應該是EE25,要確定變壓器的規格的話,你可以量一下標簽面磁芯的長度就行,是EE型或EI型的.

**此帖已被管理員刪除**

不要的

線路圖 給你傳了過去!  你看下有沒有問題!  好象兩安培有問題!!

圖在這里大家可以看下  有什么建議歡迎指教!!!

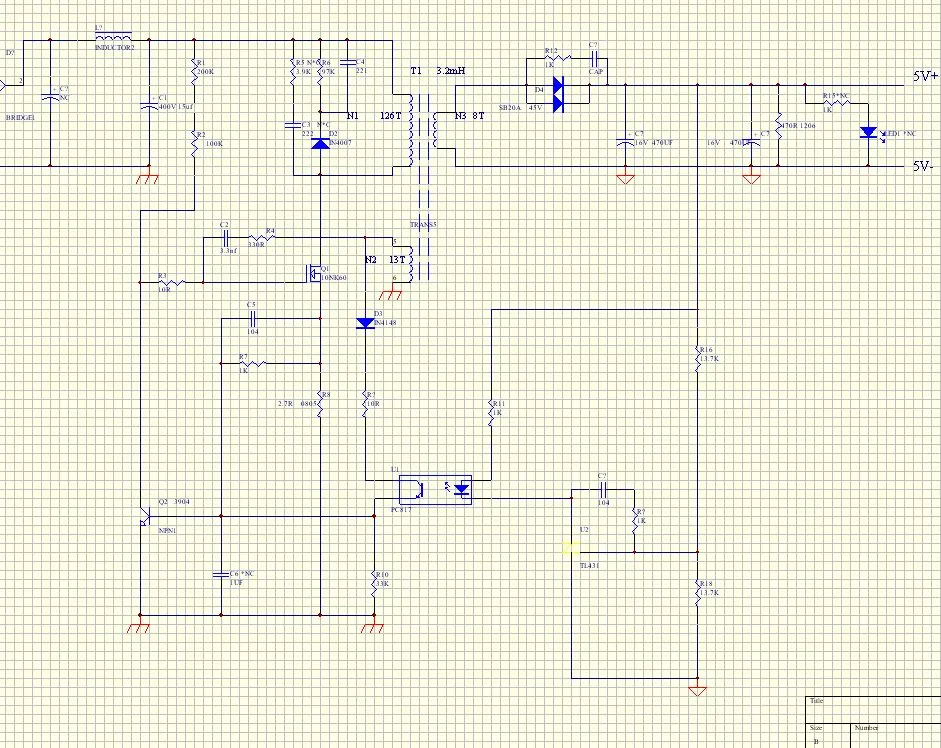

圖在這里!  大家看下有什么問題歡迎指教!!  謝謝!! 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1174792521.jpg');}" onmousewheel="return imgzoom(this);">
