1，你的LED是幾串幾并？LED串聯數要滿足：LED串聯總電壓要大于輸入電壓。

2，電路設置的恒流電流是否與LED并聯后的總電流匹配？

3，再就是檢查下電路連接是否有錯誤，基本就能排除故障了。

LED是10串2并的，電流670毫安，電路設置的恒流電流為667毫安，RS選的是330毫歐，電路也檢查了，應該不會有錯誤，不知道為什么會出現這種情況。

目前把串聯的個數減少了，5串2并和6串2并時，輸入電壓由12降到11，比較正常了，而且效率也有90%了，就是不知道，10串2并時，為什么會出現這樣的情況。

這種情況沒遇到過。12V輸入時，做10串2并，可能是功率有點大，XL6005承受不了吧。

建議最大做到15W左右就差不多了，超過20W，最好用24V供電。

另外，應用時，最好把規格書上的應用電路做下改進。按照規格書上的電路應用，開路時，輸出電壓過高，超過了60V，如果此時突然接入LED負載，LED極易被擊穿損壞。建議根據你的負載工作電壓可以稍微做下改進。

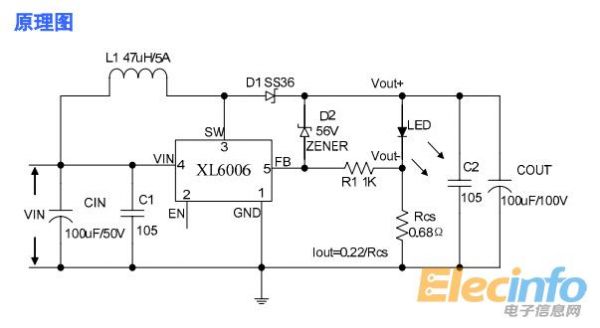

改進的圖如下，可以參考下：

XL6004，XL6005，XL6006代理

QQ:1094642907

芯龍代理，芯龍代理，芯龍代理QQ:1094642907

XL6005在輸入12V時，建議輸出功率控制在15W以內；輸入與輸出電壓盡量控制在2.5倍以內；

XL6006在輸入12V時，建議輸出功率控制在25W以內；輸入與輸出電壓盡量控制在2.5倍以內；

我也是看了規格書的，上面寫的功率可以做到33W，而且效率還有89 的，現在看來只能改用6006試一下了，6005是打樣的，測試6006時，可以直接在萬能板上實施嗎？

怎么支持??？

你可以把你的資料給我看看嗎？

XL6005規格書上的最大做30W，是正對輸入電壓是24V才可以，輸入電壓為12V時，做不到那么大。

可以換XL6006，直接用萬能板搭就可以測試了，外圍元器件不多。

樓主，泉芯的qx5305可以做到35w的功率，如需詳細資料可發郵件給我，湯淑芳   13714743269@139.com

我今天又看了下帖子，如你的改進電路，FB腳電壓為0.22V，接入R1后，Vout-端的電壓是多少？輸出恒流的設置還能得到嗎？

XL6005內部有個MOS如果開通的時間太長，就相當于把MOS管對地短路路了

串入1K阻值的R1，對FB腳的0.22V反饋電壓檢測影響基本可忽略不計。這就好比在一個比較器的信號輸入腳串入了一個小電阻，這個電阻對輸入阻抗極大的比較器而言幾乎無影響。

所以，不會對你的電流設置有影響。

感謝大家踴躍回答，關注XL600X系列產品！

XL6005在輸入12V時，建議輸出功率控制在15W以內；輸入與輸出電壓盡量控制在2.5倍以內；

XL6006在輸入12V時，建議輸出功率控制在25W以內；輸入與輸出電壓盡量控制在2.5倍以內；
