無聊中動手做了個1000 W全保護無極亂彈電子白金機。
圖1
圖二
圖三
無聊中動手做了個全保護無極亂彈電子白金機。
全部回復(59)
正序查看
倒序查看
@fm881
制作很不錯阿，
多謝兄臺夸獎，業余愛好！都是手工做的，目前變壓器還沒著落！呵呵
一、本機器主要性能參數：
1.欠電池壓保護
2.防反接保護
3.風扇控制
4.過溫保護
5.過流保護
6.短路保護
7.保護蜂鳴器警報提示。
8.開關下水保護。
二、本機主要硬件配置：
1.大功率專業散熱片：100X55X35。
2.功率管：10個90N20。
3.PCB尺寸：195X115.
4.8個5UF電磁爐電容。
5.5個IRF3205防反接保護。
6.驅動板一片。
三、使用設計參數：
1.12V電池。
2.100A設計最大電流。
3.變壓器還沒有做（沒材料），設計參數如下：
A.鐵芯：40X50X200
B.初級繞線：12平方=40T。
C.次級繞線：0.8MM線=800+200+200+200T.
0
回復
@公孫不滅
多謝兄臺夸獎，業余愛好！都是手工做的，目前變壓器還沒著落！呵呵一、本機器主要性能參數：1.欠電池壓保護2.防反接保護3.風扇控制4.過溫保護5.過流保護6.短路保護7.保護蜂鳴器警報提示。8.開關下水保護。二、本機主要硬件配置：1.大功率專業散熱片：100X55X35。2.功率管：10個90N20。3.PCB尺寸：195X115.4.8個5UF電磁爐電容。5.5個IRF3205防反接保護。6.驅動板一片。三、使用設計參數：1.12V電池。2.100A設計最大電流。3.變壓器還沒有做（沒材料），設計參數如下：A.鐵芯：40X50X200B.初級繞線：12平方=40T。C.次級繞線：0.8MM線=800+200+200+200T.
牛人，電白都能折騰成這樣
0
回復
@公孫不滅
多謝兄臺夸獎，業余愛好！都是手工做的，目前變壓器還沒著落！呵呵一、本機器主要性能參數：1.欠電池壓保護2.防反接保護3.風扇控制4.過溫保護5.過流保護6.短路保護7.保護蜂鳴器警報提示。8.開關下水保護。二、本機主要硬件配置：1.大功率專業散熱片：100X55X35。2.功率管：10個90N20。3.PCB尺寸：195X115.4.8個5UF電磁爐電容。5.5個IRF3205防反接保護。6.驅動板一片。三、使用設計參數：1.12V電池。2.100A設計最大電流。3.變壓器還沒有做（沒材料），設計參數如下：A.鐵芯：40X50X200B.初級繞線：12平方=40T。C.次級繞線：0.8MM線=800+200+200+200T.
我的硅鋼片多。你把板子發給我，我給你試驗一下
。看你的初、次級參數你那里是清水？可不可以分享一下圖紙?
。看你的初、次級參數你那里是清水？可不可以分享一下圖紙? 0
回復
@公孫不滅

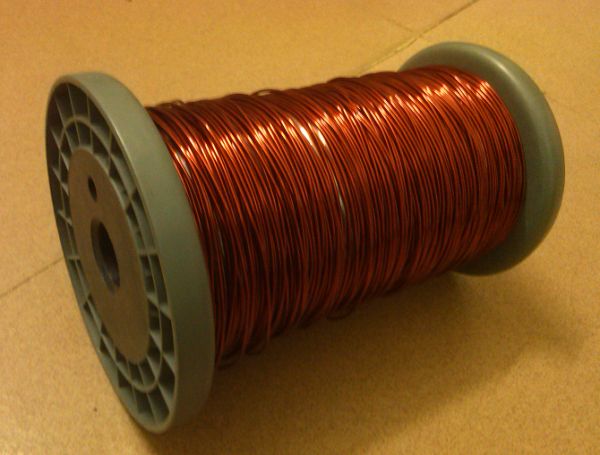

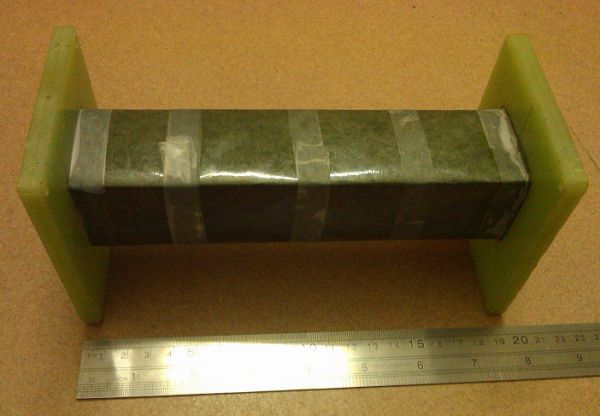

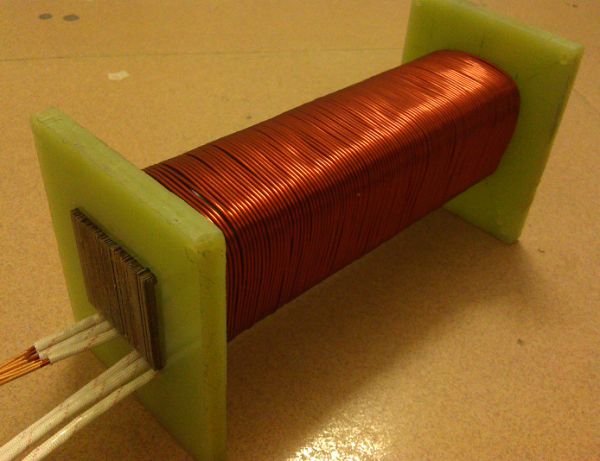

小弟不懂電白。完全是空白！我老家的河水非常清澈，基本3M可以完全見底！我現在想自己做個變壓器試下，有沒高手肯出來指點下？具體的參數如下：鐵芯：4X4X20CM，初級準備用1.4MM*6，繞40T，次級準備用0.9MM的線，1:10---40都有人說！但究竟繞多少好？開始DIY變壓器啦...[圖片][圖片][圖片][圖片]剛饒好初級：1.4MM6條=40T，鐵芯：40X40X200.
只針對電白的數據：
1-2倍：超咸海水
2-3倍：海水
3-5倍：半咸-普通河水
5-8倍：普通河水-清水
10-15倍：清水-泉水
15倍以上：特清泉水
建議層層絕緣！！！
除了海水和咸水湖，為了適合更多的水質通常5倍、8倍、10倍。12倍以上只適合山區溪水、河水了~~~~
0
