還有個問題，電感是1mh,我在輸入20v,輸出5v,20Khz，r取0.4，我求出的電感大概500uh/1A左右，難道1mh/2A 這上面怎么是這個呢

望各位大神 一起討論

你怎么這么算呢

我感覺是這么算的，但不知道此電路的電感通過什么算的 望師長指點

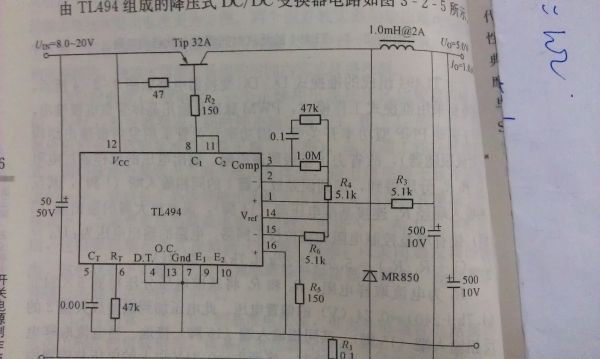

我按這個圖搭了電路，不同的是我把4腳接地，我想用3腳的電平來控制PWM的占空比，3腳的電平是通過14腳的VREF電阻分壓后得到的，但3腳始終是低電平，不知為何。看TL494的內部電路圖，發覺3腳內部接有一個0.7mA的電流源到低，我估計就是這個電流源把3腳的電壓拉低了的。不知這個電流源起什么作用。



請問芯片開始PWM之后，經過PMOS怎么波形就沒了 您知道么
