新手求助：開關電源變壓器重繞問題。

手里有一塊兒12V,足5A的開關電源板，想增加一繞組，拆開原來的，pq3220，換用pq3230，原來的線徑，原來的匝數，原來的首末端重繞，繞好后，在原來12V輸出端，接有一只12V，10W的鹵素燈泡作負載，通電后，發現燈泡一閃一閃，有自激現像，無從下手，請老師給予指導，謝謝了。

全部回復(8)

只看樓主

正序查看

倒序查看

電源網-fqd

2014-03-27 10:26

有沒有圖呢？上幾張圖來看看吧

回復

膽機發騷友

LV.2

2014-03-27 13:31

@電源網-fqd

有沒有圖呢？上幾張圖來看看吧[圖片]

上圖看看

回復

膽機發騷友

LV.2

2014-03-27 13:37

@電源網-fqd

有沒有圖呢？上幾張圖來看看吧[圖片]

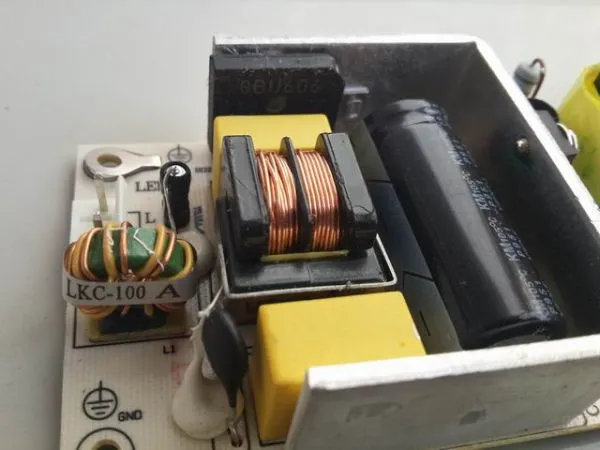

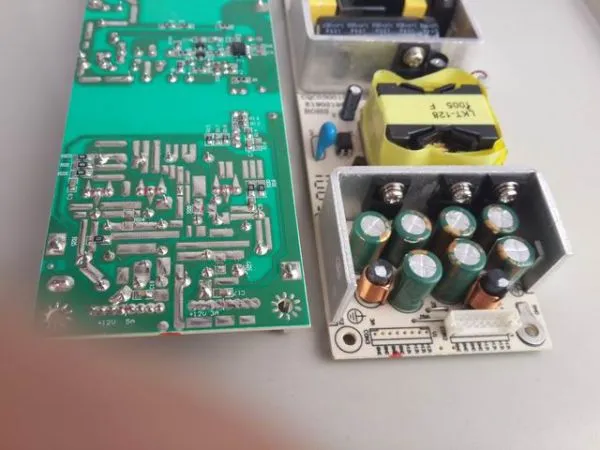

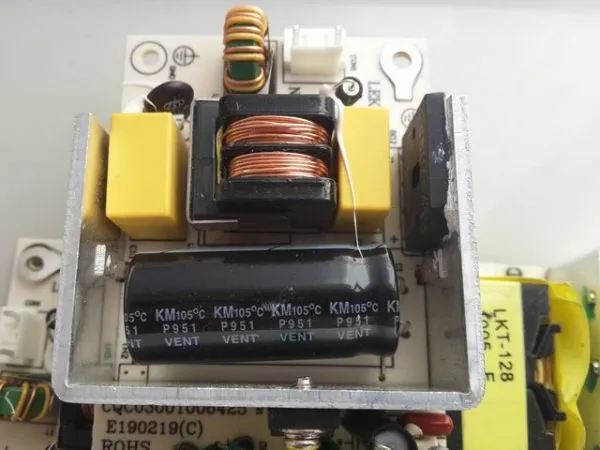

這是我重繞，繞好后比較。

回復

hw865

LV.6

2014-03-27 13:50

變壓器開氣息了沒？初級電感量是否接近？同名端有沒有問題

回復

a736015

LV.5

2014-03-27 13:54

@膽機發騷友

這是我重繞，繞好后比較。 [圖片]

電感量和原來的一樣么？

回復

膽機發騷友

LV.2

2014-03-27 14:10

@a736015

電感量和原來的一樣么？

手里沒有電感表，不知道原來感抗和后來新繞的感抗。

回復

膽機發騷友

LV.2

2014-03-27 14:13

@hw865

變壓器開氣息了沒？初級電感量是否接近？同名端有沒有問題

原來的氣隙為0.8mm，新繞后也為0.8mm，同名端和原來一致，只是手里沒有電感表，電感沒法比較。

回復

hw865

LV.6

2014-03-27 16:00

@膽機發騷友

原來的氣隙為0.8mm，新繞后也為0.8mm，同名端和原來一致，只是手里沒有電感表，電感沒法比較。

還記得原扎數的話可以重繞，換磁芯磁路長度改變了氣息也會變看描述因該是初級過流芯片保護了

看圖片原變壓器初級分內外層繞注意內外層繞制方向首尾相接繞制方向一致。

假如初級接高壓正為同名輸出地就要與其方向一致為同名端新添加的繞組同名也是地

氣息不知道你怎么測量的 0.8mm經驗太小了估計磁芯會飽和嘗試加大氣息

回復
