有，晚點貼上

關于電源的傳導和輻射測試問題，論壇里經常見到，因?yàn)樽约簺](méi)做過，所以就沒法摻合進來說話，看著著急。

這些問題自己是用不著的，電源都是自己做自己用，有什么干擾問題都自己解決了，只是苦于和大家討論的EMI話題搭不上話。

比如樓主說的這個適配器的傳導問題，我想一個適配器，有220VAC輸入線一條、電源盒總成一個、輸出線一條，

做傳導測試時，無非是加一個掃頻的干擾信號在某點，再?gòu)哪滁c(diǎn)拾取這些干擾信號，最后通過幅頻曲線來看某條通道的幅頻衰減特性。

或者不加外部干擾信號源，從某點拾取電源本身產生的干擾，也用幅頻曲線來評估。

就是想知道：

1、注入干擾的點位置、耦合方式、差模還是共模、強度；

2、拾取干擾的點位置、耦合方式、差模還是共模、測試輸入阻抗；

3、活著測還是死著測，即電源工作時測還是不插220V電時測，工作時加載多大%等。

傳導和輻射測試都是電路測試，就是沒見在論壇里有這個測試電路圖，覺得有點奇怪，所以想讓樓主傳上來。

其實從電源受擾可靠性，及對前后級干擾可能造成的危害角度考慮，也能大致估計出這個電路，但畢竟不是專業的，也不是標準的，要是有出入，討論話題時就可能會產生誤解。

呵呵，這么多，謝謝！

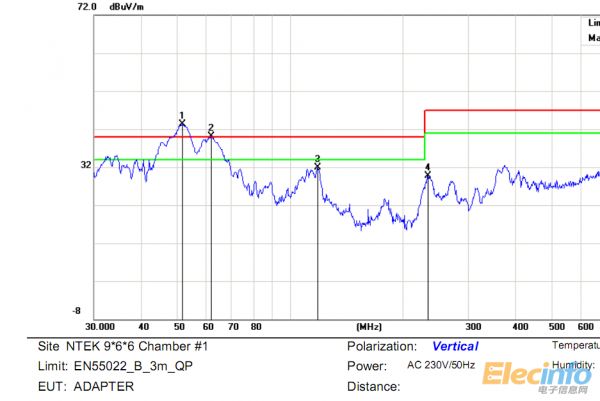

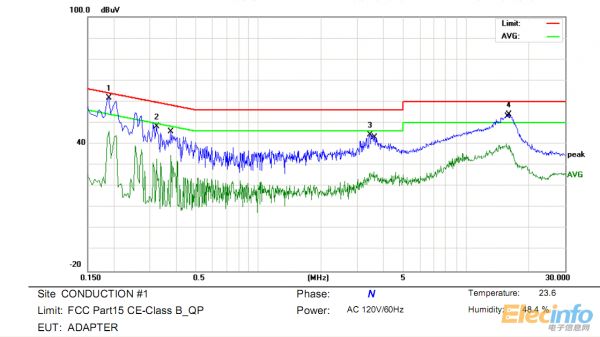

大家好，幫指點下，傳導在20M位置是哪地方引起，改變變壓器繞法，及肖特基吸收沒變化；第二，輻射在50--60MH時有問題，看是什么地方引起？做40W 變壓器繞法是1/2初級--VCC--次級--銅皮屏蔽---1/2初級；
