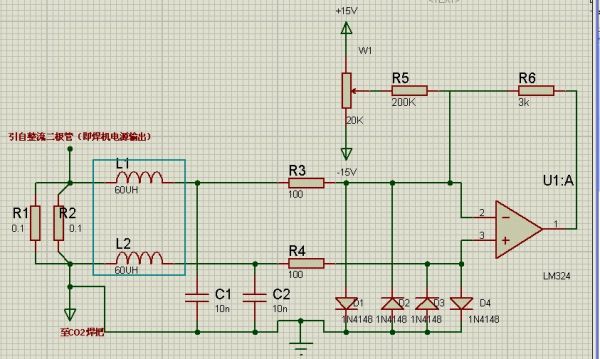

整個電路完成的什么運算呢？鉗位的話D1和D4能看懂，D2和D3看不懂哦，請指教

完成R1 R2分流器上的DC分量的放大。

有L1 L2 （圖中未標明差模還是共模還是相互獨立的，看藍綠色的方框，L1 L2是相關(guān)的）C1 C2 存在，D3 D4就有必要了。

分析時要注意R1R2上電流的方向。

1;圖錯,圖不完全,怎么辦?

2;這是否奧太co2板的輸入端口,

3;找奧太張光先的書中有詳細說明,
