NE555的這個電路做電子白金機行嗎？大師幫忙看一下

全部回復(22)

只看樓主

正序查看

倒序查看

291133609

LV.7

2013-11-03 18:30

空載小心3205冒煙

回復

qinzutaim

2013-11-04 08:36

@291133609

空載小心3205冒煙

不是冒煙,照做的話MOS是必死無疑啊

回復

GJPEPMC

LV.8

2013-11-04 08:57

@qinzutaim

不是冒煙,照做的話MOS是必死無疑啊[圖片]

不怕；；管燒；；中國是多的是；；

回復

change0806

LV.6

2013-11-04 11:55

@GJPEPMC

不怕；；管燒；；中國是多的是；；[圖片]

都知道不行但就是不知道為什么，我之前也這樣做過。。。

回復

wushin

LV.2

2013-11-04 16:51

@change0806

都知道不行但就是不知道為什么，我之前也這樣做過。。。

電路一開機就炸不用試了，場管沒有負壓關閉，長時間導通，有多少管就炸多少。555的第三腳不能加二極管，直接接10R的電阻就可以了，場管最好用100V左右的，320耐壓太低才55V，可以用比較便宜的IRF540N的管子，多并幾個就可以了，

回復

fm881

LV.7

2013-11-04 23:36

試試啦,也可以總結經驗的.

回復

GJPEPMC

LV.8

2013-11-05 09:43

@fm881

試試啦,也可以總結經驗的.

回復

不想懂得

LV.4

2013-11-05 11:38

@wushin

我也有幾個的場管，，20a的好像。。50v耐壓。。

回復

偷心

LV.4

2013-11-05 23:03

@291133609

空載小心3205冒煙

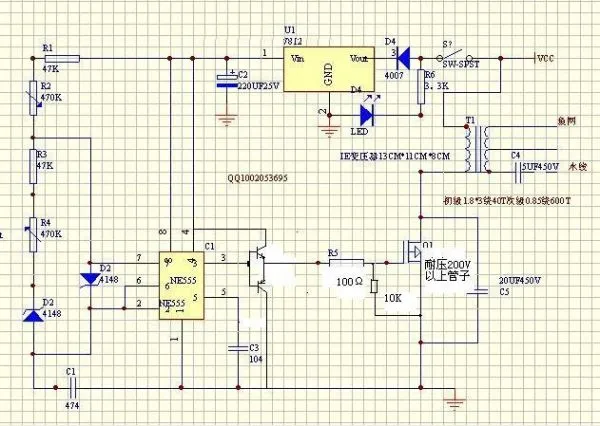

上面這個電路呢？能行不？？

回復

偷心

LV.4

2013-11-05 23:05

@wushin

上面這個電路行不？幫我看一下大師

回復

不想懂得

LV.4

2013-11-06 12:45

@偷心

上面這個電路行不？幫我看一下大師

我也在用555做升壓。。你的起振電路計算過沒？？他說的二極管應該不需要。。驅動場管的話十歐電阻估計有點小。。555第三腳可以輸出二百ma電流，

回復

291133609

LV.7

2013-11-07 13:36

@GJPEPMC

[圖片]

樓主弄好了沒

回復

yalishandafei

LV.2

2013-11-09 21:56

@wushin

大師，他如果柵極加上偏置，但調電路時空載，是否仍是要燒管子呢，因為占空比不變，不管他變壓器正激還是反激結構，電流產生的磁場能量沒地方釋放，致使原邊電感飽和，管子就相當于短路了，一個250，不知道反省（反饋），天天大魚大肉，卻不知道跑步，鍛煉（加負載），時間長了，得高血壓，心臟病（燒管子）。這樣理解對否

回復
