EGS002驅動板為什么上高壓燒驅動板那位老師幫幫我，我是第一次做逆變謝謝

我是第一次做逆變電源在屹晶微電子買了一套1000W的后極板和一塊EGS002驅動板按裝無誤在上電時就是燒2110和8010不知道為什么？那位老師教教我如何調試我先謝謝上到35v電壓就過流保護。

全部回復(39)

只看樓主

正序查看

倒序查看

qiankm

LV.5

2013-09-17 09:44

哪里有焊接錯誤，或元件錯誤吧，先上低壓小電流的電源試，沒問題了在上高壓

回復

電源玩家

LV.3

2013-09-17 17:37

@qiankm

哪里有焊接錯誤，或元件錯誤吧，先上低壓小電流的電源試，沒問題了在上高壓

班長謝謝我的板子是在屹晶微電子1000W的板子元件一個也沒錯就是上不了電上35v就是過流保護燈閃兩下停一會兒在閃兩下循環波形一跳一跳的我把高壓輸入接5v電就沒事波形也有不知道什么原因現在不敢上高壓電能不能告訴我怎么回事謝謝

回復

307052373

LV.5

2013-09-17 18:13

@電源玩家

做的工頻還是高頻？你不會是用7812給穩壓12V的吧

回復

電源玩家

LV.3

2013-09-17 19:57

@307052373

做的工頻還是高頻？你不會是用7812給穩壓12V的吧

班長你好我不是用7812后極板我是用12v電瓶給電高壓母線是用穩壓電源共電是做高頻的

回復

電源玩家

LV.3

2013-09-17 20:02

@307052373

做的工頻還是高頻？你不會是用7812給穩壓12V的吧

我現在對這個屹晶微電的驅動板有些懷疑了是不是驅動板的是我在電源網上看了看有很多都是燒2110和H橋管

回復

廖遠方

LV.9

2013-09-17 20:55

@電源玩家

我現在對這個屹晶微電的驅動板有些懷疑了是不是驅動板的是我在電源網上看了看有很多都是燒2110和H橋管

把你所做的拍幾張圖片清晰點傳上來看看或者講清楚點.什么35V就過流保護.沒有看懂.不要亂懷疑人家的產品.EGS002加EGP1000W我已經做幾臺逆變出來了.效果非常棒.高頻也做了幾臺.效果也很好.現在我準備做48V3000W的.還用EGS002驅動板.建議給自己多找找問題.

回復

307052373

LV.5

2013-09-17 21:09

@電源玩家

班長你好我不是用7812后極板我是用12v電瓶給電高壓母線是用穩壓電源共電是做高頻的

第一腳繞開看銅絲直接接地，檢查5V 12V供電對不對，這個驅動我用了6塊了很好用的，功率板也沒得大問題

回復

fm881

LV.7

2013-09-17 21:54

上圖有真相

回復

電源玩家

LV.3

2013-09-17 23:21

@廖遠方

回復

電源玩家

LV.3

2013-09-17 23:26

@電源玩家

[圖片]

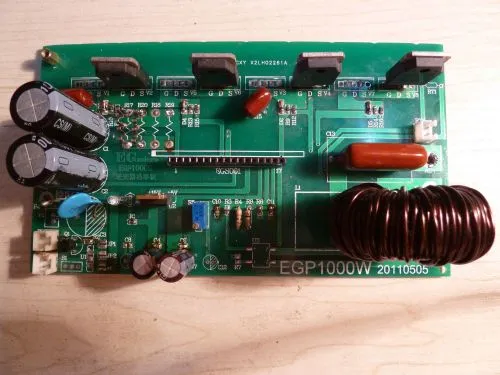

我把驅動板的C2C8C4C12都換上大的了也是不行請班長看看板子是沒有錯的

回復

電源玩家

LV.3

2013-09-17 23:28

@電源玩家

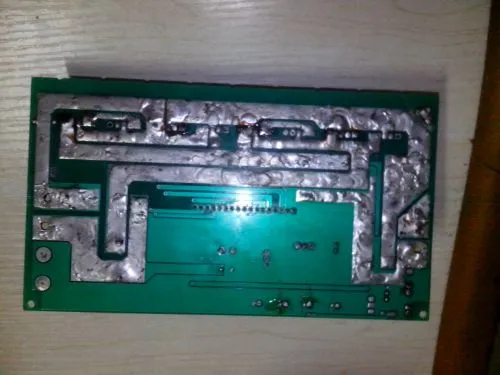

我把驅動板的C2C8C4C12都換上大的了也是不行請班長看看板子是沒有錯的[圖片]

我試過把1腳接地沒什么反應

回復

電源玩家

LV.3

2013-09-17 23:32

@廖遠方

就是用35v電給的高壓母線上燈就閃兩次停在閃兩次停循環等一會就會連這閃郁悶波形一閃一閃的

回復

電源玩家

LV.3

2013-09-17 23:33

@廖遠方

回復

電源玩家

LV.3

2013-09-17 23:38

@廖遠方

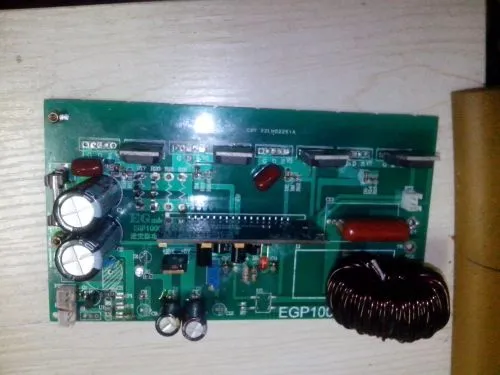

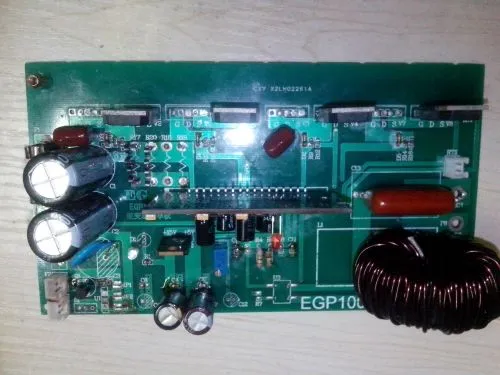

不好意思沒看清旅長上來給我幫忙了謝謝您我把圖上了您給看看有哪不對的地方

回復

電源玩家

LV.3

2013-09-18 00:00

@fm881

上圖有真相

回復

廖遠方

LV.9

2013-09-18 09:14

@電源玩家

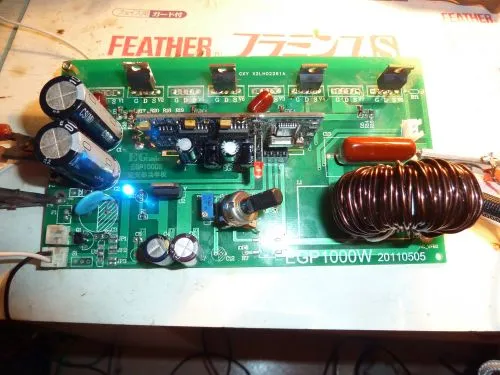

[圖片]

看得出來你這個做的是高頻后級吧？

1你的濾波電感是自己繞的嗎？使用的是什么材料？電感量多少MH？

2你用的是什么型號的管子？

回復

電源玩家

LV.3

2013-09-18 11:00

@廖遠方

看得出來你這個做的是高頻后級吧？1你的濾波電感是自己繞的嗎？使用的是什么材料？電感量多少MH？2你用的是什么型號的管子？

你好我的電感是用40鐵硅呂磁環繞的1.45的線繞了110圈電感量是1.85MH電容是2.2UF管子現在用的是460以前用840一樣就是上低壓電業也不行就是過流保護燈閃兩次間隔的閃我上35v取樣電阻換一個20K不行不知道是為什么

回復

電源玩家

LV.3

2013-09-18 11:08

@廖遠方

看得出來你這個做的是高頻后級吧？1你的濾波電感是自己繞的嗎？使用的是什么材料？電感量多少MH？2你用的是什么型號的管子？

你好老師我管子沒燒多少就是燒2110和8010我是燒得基本全是下橋管不知道是為什么管子燒了2110也完了謝謝您的指導

回復

大約在冬季00

LV.5

2013-09-18 12:27

@電源玩家

你好老師我管子沒燒多少就是燒2110和8010我是燒得基本全是下橋管不知道是為什么管子燒了2110也完了謝謝您的指導

我用的這個板子和驅動做的工頻很好用

我覺得可能是驅動供電有問提

還有你的取樣電阻可能不對

回復

廖遠方

LV.9

2013-09-18 13:15

@大約在冬季00

我用的這個板子和驅動做的工頻很好用我覺得可能是驅動供電有問提還有你的取樣電阻可能不對

意見相同（濾波電感量加大點）

回復

電源玩家

LV.3

2013-09-18 17:54

@fm881

上圖有真相

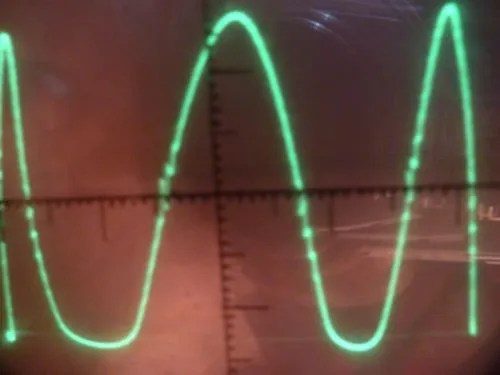

我這個EGS002 8010+2110母線電壓上4v電有波形電壓在高就過流保護驅動板上的燈閃兩下停在閃兩下循環請各位老師幫幫我郁悶示波器不好太老了還是老美的呢

回復

電源玩家

LV.3

2013-09-18 17:59

@廖遠方

意見相同（濾波電感量加大點）

取樣電阻是0.1康銅絲驅動板共電是12v電瓶共電驅動板上的電解也換了兩個25v100UF兩個35v100UF

回復

電源玩家

LV.3

2013-09-18 18:02

@廖遠方

意見相同（濾波電感量加大點）

好的老師我在把電感加大點試試回頭向您報告謝謝

回復

電源玩家

LV.3

2013-09-18 19:37

@廖遠方

意見相同（濾波電感量加大點）

旅長你好我剛把電感加到3.1MH沒用？是不是驅動板有問題？

回復

電源玩家

LV.3

2013-09-18 19:47

@廖遠方

意見相同（濾波電感量加大點）

老師如何把EGS002的過流保護關閉？

回復

廖遠方

LV.9

2013-09-18 23:52

@電源玩家

老師如何把EGS002的過流保護關閉？

老師不敢當.只是玩過幾次而已.取值康銅絲的選擇很重要

回復

電源玩家

LV.3

2013-09-19 21:58

@廖遠方

老師不敢當.只是玩過幾次而已.取值康銅絲的選擇很重要

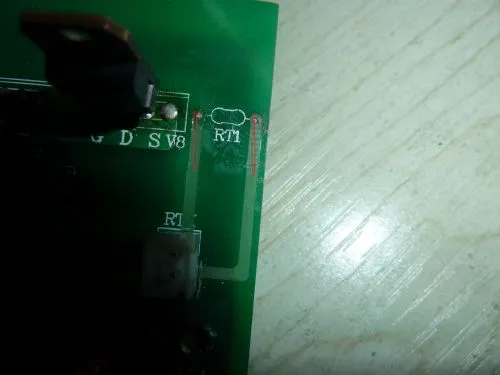

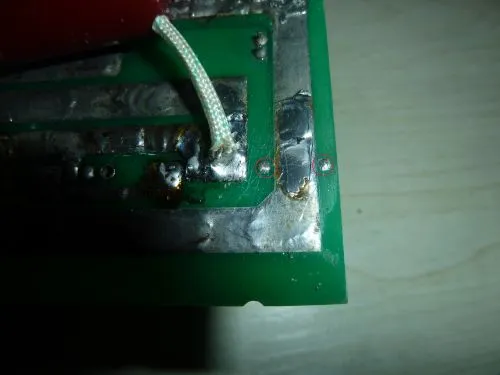

老師你好我找到毛病了不是電感的事也不是取樣電阻的事，是驅動板16腳瞬間有9v電不知道從哪來的9v電我把8010的15腳懸空就沒事了母線上50v電也沒事了輸出22.5也能帶燈泡可是我一上高壓問題來了，8010馬上就燒了是熱敏電阻焊接位置離高壓太近打火8010擊穿。上圖你們看看這是熱敏電阻正面的位置，在看這是驅動板16腳與地的電路板燒得位置，在看功率板背面的熱敏電阻的位置
