做的是挽升壓全橋逆變，各位大神看看

原理圖如附件所示。上電后按一下啟動按鍵不能啟動。若一直按住啟動按鍵，輸入電流立即達到3A（電源有限流，最大值大概就是3A），MOS管Q3和Q4中有一個發熱，另一個不發熱，輔助電源產生正負12V，只有正12V端接的LED發光。用示波器看3525輸出兩路驅動波形，為兩路互補方波，有明顯死區。一路方波峰值達到12V，另一路只有幾百mV.請問這種只有一個MOS管導通的現象是否由偏磁引起？具體應該怎樣解決？變壓器原邊2匝，副邊12匝，輔助繞組是3匝。本人剛學開關電源，還請各位多多指教。正弦逆變電源的設計1

全部回復(7)
正序查看
倒序查看
fsgmllw
LV.5
2
2013-09-02 11:54
10腳加個10K下拉電阻試試
0
回復
2013-09-02 15:36
@fsgmllw
10腳加個10K下拉電阻試試
還是不行。上電一按啟動按鍵就過流，斷開變壓器副邊，輔助邊還過流，直到斷開3525的兩路輸出與MOS管柵極的連接才不斷流。
0
回復
fsgmllw
LV.5
4
2013-09-02 17:17
@donglooloo
還是不行。上電一按啟動按鍵就過流，斷開變壓器副邊，輔助邊還過流，直到斷開3525的兩路輸出與MOS管柵極的連接才不斷流。
那應該是你的場管問題。S、G短路了。
0
回復
qtfyzfh
LV.1
5
2013-09-03 10:30
求一份原理圖說明，各單元電路的作用
0
回復
msz181818
LV.9
6
2013-09-04 11:12
@qtfyzfh
求一份原理圖說明，各單元電路的作用

0
回復
fsgmllw
LV.5
7
2013-09-04 15:18
@msz181818

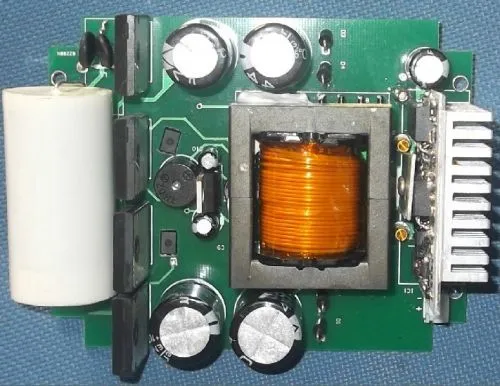

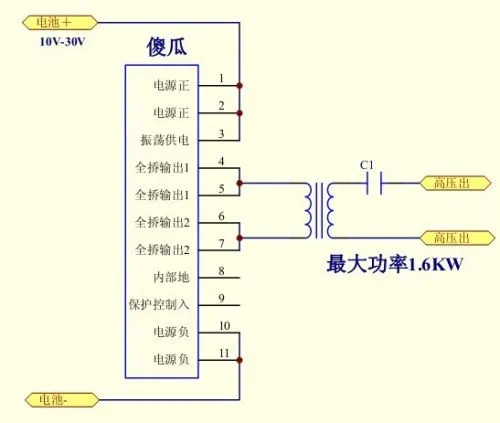

[圖片] [圖片]
這個你應該封裝起來，搞個厚膜模塊好看點。
0
回復
msz181818
LV.9
8
2013-09-04 15:22
@fsgmllw
這個你應該封裝起來，搞個厚膜模塊好看點。
封裝很麻煩，又還會增加成本
