降壓、恒流、高效率的高亮度 LED 驅動 IC





          CT1820是一款降壓、恒流、高效率的高亮度LED驅動器，用于驅動一顆或多顆串聯LED。CT1820輸入電壓范圍從5.0V到30V，通過一個外接電阻設定輸出電流，最大可達1.2A。CT1820內部采用受專利保護的LED恒流控制補償電路，使得LED輸出電流調整率（線性調整率+負載調整率）低至±1.5％。CT1820內置POWER管，采用高端電流采樣設置LED電流，通過DIM引腳可模擬調光和PWM調光。當DIM引腳電壓低于0.3V時，POWER管關斷，CT1820進入極低工作電流的待機狀態。
主要應用于建筑、工業、環境照明、車載LED燈、MR16及其它LED燈等領域。





關于CT1820相對其它產品具有以下主要特征及優勢：

1.       CT1820是真正做到1.2A電流，相對0.6~0.8A的市場產品來講，生產和使用有

很高的可靠性。



2.       CT1820的發熱量小，市場其它產品發熱量反應嚴重。



3.       CT1820的溫度線性保護功能，當溫度超過限定值，會降低負載電流以達到降

溫效果。LED燈光會稍暗一些，但不會像舊產品關掉，車燈上應用效果特別好。



4.       CT1820的抖頻模式，使得EMC和EMI非常好過。

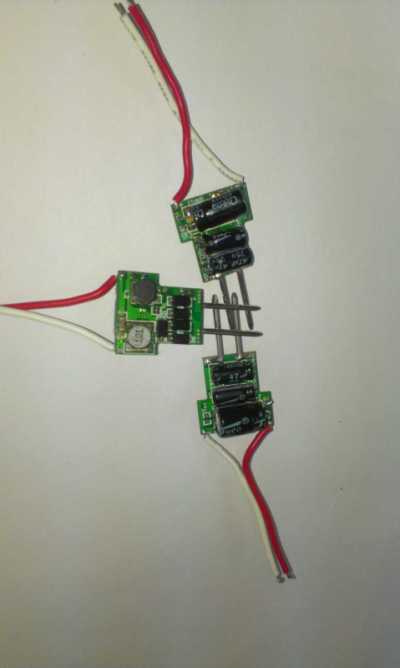

DEMO板：





用事實說話，大量樣品，可免費申請測試。歡迎來電咨詢：0755-89705234  李小姐 QQ:2300962691



我們團隊的優勢：優質的服務！品質的保障！精湛的技術！



規格書：CT1820_DATASHEET
