CN3002 是PWM 降壓模式雙節鋰電池充電
管理集成電路，獨立對鋰電池充電進行自動
管理，具有封裝外形小，外圍元器件少和使
用簡單等優點。
CN3002 具有恒流和恒壓充電模式，非常適
合鋰電池的充電。在恒壓充電模式，CN3002
將電池電壓調制在8.4V，精度為±1%；在
恒流充電模式，充電電流通過一個外部電阻
設置。

特點:
? 寬輸入電壓范圍：7.5V 到28V
? 對兩節鋰電池完整的充電管理
? 充電電流達5A
? PWM 開關頻率：300KHz
? 恒壓充電電壓精度： ±1%
? 恒流充電電流由外部電阻設置
? 對深度放電的電池進行涓流充電
? 充電結束電流可由外部電阻設置
? 電池溫度監測功能
? 自動再充電功能
? 充電狀態和充電結束狀態指示
? 軟啟動功能
? 電池端過壓保護
? 工作環境溫度：－40℃ 到 ＋85℃
? 采用 16 管腳TSSOP 封裝
? 產品無鉛，無鹵素元素，滿足RoHS

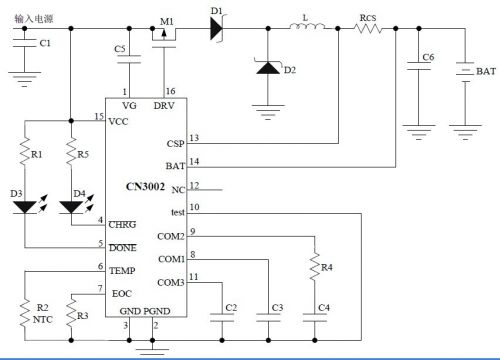

3002典型應用電路圖
