談談 RCD 的計算結果為何與實驗參數出入很大

不時有網友提到 RCD 的計算問題。有關 RCD 的計算和實驗的帖子在壇子里也很有人氣。

其中老梁頭關于反激RCD的實驗 中的介紹很詳實,是很有價值的一手實驗數據。讀過帖子之后,給人感覺好像自己親手做了個實驗,受益匪淺。然而,帖子中計算的 RCD 數值和實驗得到的參數并不一樣(老梁在帖子中的計算過程正確、結果有誤)。相信很多網友都有這樣的體會 - 就是計算出的電阻 Rsn 比實際實驗得到的數值要小很多。大家有沒有興趣討論一下 ~

 (本圖摘自Fairchild AN-4147)

下面介紹一下本人在實驗過程中發現的 3個原因 ~

1. 漏感測量的誤差大 - 由于儀器和測試的問題導致漏感測量的誤差可以很大(尤其是體積小變壓器),通常是測得的漏感偏大。導致計算結果的不準確(電阻偏小)。

2. RCD計算公式中忽略了二極管Dsn的正向導通延遲時間和開關損耗,假設所有漏感引起的功耗都消耗在了電阻 Rsn 上,使得計算出的電阻數值偏小。

3. 計算公式忽略了漏感對 MOS管輸出電容 Coss 的充電,而這一部分的能量是不能忽略不計的。



一些有關 RCD 參數計算的資料供大家參考 ~

AN-4147_Fairchild反激RCD設計

AN1680-D_RCD design (ON Semi)

Flyback Converter Snubber Design

反激式變換器中RCD箝位電路的設計

技術博文分享——RCD鉗位電路

Flyback Converter and snubber Design - Bodo

全部回復(97)
正序查看
倒序查看
mko145
LV.8
2
2013-07-27 13:12

有關 RCD 的計算公式在網上可以找到不少,大致的算法都差不多。其中 Fairchild 的 AN-4147 比較具有代表性。老梁頭 在帖子中的計算也是采用與 fairchild 相同的公式。對于RCD的計算公式,相信很多網友都很熟悉。在此不再重復。

上面提到老梁頭 在帖子中的計算結果有誤,在這重新算一下。



Vsn = 110V;  Vor = 40V;  Ipk = 4.2A;  Llk = 2.79uH;  fs = 50KHz;    根據公式

得出 Rsn = 6.2K

0
回復
mko145
LV.8
3
2013-07-27 14:31

老梁頭關于反激RCD的實驗 中,實驗得到的數值是 Rsn = 30K 時,可以做到 Vsn = 110V。與用公式計算的結果 6.2K 相差甚遠 ~

 (圖片摘自老梁頭的帖子關于反激RCD的實驗

上面只計算了電阻 Rsn 的數值,而沒有算 Csn。是因為實際上電容的角色在這個線路中并不重要,本身也并不吸收(消耗)能量。只要數值取稍大一點就行了,對 Vsn 和 Rsn的大小也沒有什么影響。有些網友在實驗的時候,一會兒改電容 Csn,一會兒改電阻 Rsn,是對線路的理解不太夠。

0
回復
mko145
LV.8
4
2013-07-27 16:25

看到有網友不太清楚 Rsn 計算公式的推導,順便在這兒推導一下 ~





1. 當MOS管關斷時,初級電流達到了最大值 Ipeak。電壓Vds 迅速上升至A點,漏感 Llk上的能量開始對Csn沖電。
2. Csn上的電壓在整個過程中幾乎不變,其大小是Vsn。
3. 由于此時次級的整流管已經導通,次級圈上的電壓被鉗制到輸出電壓 Vo。反射電壓 Vor (或者寫成 nVo) 在初級建立。
4. 漏感對 Csn 放電時,漏感上的電壓被鉗制到 Vsn - Vor。
5. 漏感上的電流變化為



6. 在漏感對Csn充電的過程 ts 中,漏感兩端的電壓始終是 Vsn - Vor。
7. 充電電流 isn 由初始值 Ipeak 一路線性下降到 0,此時漏感上的能量全部釋放掉了。



8. 由于電流 isn 的變化是線性的,可以用幾何的方法計算出 Csn 在一個周期里充電的總能量是



 9. RCD 線路消耗的功率是

 得到下面的公式





10. 假設 Csn 在放電的過程中,兩端電壓變化不大,其值為Vsn。則Rsn近似為





2
回復
liangong
LV.2
5
2013-07-27 17:02
@mko145
看到有網友不太清楚Rsn計算公式的推導,順便在這兒推導一下~ [圖片]  [圖片]  1.當MOS管關斷時,初級電流達到了最大值Ipeak。電壓Vds迅速上升至A點,漏感Llk上的能量開始對Csn沖電。2.Csn上的電壓在整個過程中幾乎不變,其大小是Vsn。3.由于此時次級的整流管已經導通,次級圈上的電壓被鉗制到輸出電壓Vo。反射電壓Vor(或者寫成nVo)在初級建立。4.漏感對Csn放電時,漏感上的電壓被鉗制到Vsn-Vor。5.漏感上的電流變化為[圖片] 6.在漏感對Csn充電的過程ts中,漏感兩端的電壓始終是Vsn-Vor。7.充電電流isn由初始值Ipeak一路線性下降到0,此時漏感上的能量全部釋放掉了。[圖片] 8.由于電流isn的變化是線性的,可以用幾何的方法計算出Csn在一個周期里充電的總能量是[圖片]  9.RCD線路消耗的功率是[圖片]由[圖片] 得到下面的公式[圖片]    10.假設Csn在放電的過程中,兩端電壓變化不大,其值為Vsn。則Rsn近似為[圖片]
我頂,頂到你爽。
0
回復
liangong
LV.2
6
2013-07-27 17:05
@liangong
我頂,頂到你爽。[圖片]
非常感謝樓主的講解!
0
回復
2013-07-27 18:54
@mko145
看到有網友不太清楚Rsn計算公式的推導,順便在這兒推導一下~ [圖片]  [圖片]  1.當MOS管關斷時,初級電流達到了最大值Ipeak。電壓Vds迅速上升至A點,漏感Llk上的能量開始對Csn沖電。2.Csn上的電壓在整個過程中幾乎不變,其大小是Vsn。3.由于此時次級的整流管已經導通,次級圈上的電壓被鉗制到輸出電壓Vo。反射電壓Vor(或者寫成nVo)在初級建立。4.漏感對Csn放電時,漏感上的電壓被鉗制到Vsn-Vor。5.漏感上的電流變化為[圖片] 6.在漏感對Csn充電的過程ts中,漏感兩端的電壓始終是Vsn-Vor。7.充電電流isn由初始值Ipeak一路線性下降到0,此時漏感上的能量全部釋放掉了。[圖片] 8.由于電流isn的變化是線性的,可以用幾何的方法計算出Csn在一個周期里充電的總能量是[圖片]  9.RCD線路消耗的功率是[圖片]由[圖片] 得到下面的公式[圖片]    10.假設Csn在放電的過程中,兩端電壓變化不大,其值為Vsn。則Rsn近似為[圖片]

好貼,先頂再看!

0
回復
2013-07-27 19:03
@mko145
看到有網友不太清楚Rsn計算公式的推導,順便在這兒推導一下~ [圖片]  [圖片]  1.當MOS管關斷時,初級電流達到了最大值Ipeak。電壓Vds迅速上升至A點,漏感Llk上的能量開始對Csn沖電。2.Csn上的電壓在整個過程中幾乎不變,其大小是Vsn。3.由于此時次級的整流管已經導通,次級圈上的電壓被鉗制到輸出電壓Vo。反射電壓Vor(或者寫成nVo)在初級建立。4.漏感對Csn放電時,漏感上的電壓被鉗制到Vsn-Vor。5.漏感上的電流變化為[圖片] 6.在漏感對Csn充電的過程ts中,漏感兩端的電壓始終是Vsn-Vor。7.充電電流isn由初始值Ipeak一路線性下降到0,此時漏感上的能量全部釋放掉了。[圖片] 8.由于電流isn的變化是線性的,可以用幾何的方法計算出Csn在一個周期里充電的總能量是[圖片]  9.RCD線路消耗的功率是[圖片]由[圖片] 得到下面的公式[圖片]    10.假設Csn在放電的過程中,兩端電壓變化不大,其值為Vsn。則Rsn近似為[圖片]
看完再頂
0
回復
2013-07-27 19:06
@mko145
看到有網友不太清楚Rsn計算公式的推導,順便在這兒推導一下~ [圖片]  [圖片]  1.當MOS管關斷時,初級電流達到了最大值Ipeak。電壓Vds迅速上升至A點,漏感Llk上的能量開始對Csn沖電。2.Csn上的電壓在整個過程中幾乎不變,其大小是Vsn。3.由于此時次級的整流管已經導通,次級圈上的電壓被鉗制到輸出電壓Vo。反射電壓Vor(或者寫成nVo)在初級建立。4.漏感對Csn放電時,漏感上的電壓被鉗制到Vsn-Vor。5.漏感上的電流變化為[圖片] 6.在漏感對Csn充電的過程ts中,漏感兩端的電壓始終是Vsn-Vor。7.充電電流isn由初始值Ipeak一路線性下降到0,此時漏感上的能量全部釋放掉了。[圖片] 8.由于電流isn的變化是線性的,可以用幾何的方法計算出Csn在一個周期里充電的總能量是[圖片]  9.RCD線路消耗的功率是[圖片]由[圖片] 得到下面的公式[圖片]    10.假設Csn在放電的過程中,兩端電壓變化不大,其值為Vsn。則Rsn近似為[圖片]
請問版主,在實際計算的時候,LIK 怎么確定呢??要先做報變壓器測出來嗎?
0
回復
mko145
LV.8
10
2013-07-27 21:58
@在路上.
請問版主,在實際計算的時候,LIK怎么確定呢??要先做報變壓器測出來嗎?

是的。這也是我們下面要繼續討論的 ~

0
回復
mko145
LV.8
11
2013-07-27 23:43

 下面言歸正傳,討論一下那些因素導致 RCD 計算的結果和實際的數值差別很大。

(一)漏感

我們在 老梁頭 的例子中看到,計算的電阻值與實際得到的參數相差有幾倍之多。如果相差百分之五十,那么在工程設計中還是有參考價值的。但是差出幾倍的話,可以說計算的意義已經不大了。fairchild 的公式推導中,做了一些近似,而且把所有的元件都當成是理想元件。這其中不可避免的會引入一些誤差。但本人在實驗中發現這些還不是最主要的原因,影響最大的是漏感測量的誤差造成的。

經常聽到一些網友講 - 測到的變壓器漏感很大,尤其是小變壓器。有的達到10%,還有人講大到100% 的。shirizheng 有個帖子  漏感比感量還大?。???礃祟}就知道內容了。 我們知道初級線圈的漏感是 MOSFET 兩端尖峰產生來源,漏感的大小直接影響到 RCD 吸收線路的參數。如果漏感多出幾倍,那么Rsn的數值也肯定會差很遠。 所以漏感的準確測量是非常重要的。有人(包括某些專家)說變壓器的漏感通常在1-5%之間,所以可以估計個數值,用來計算 RCD。個人覺得這種說法不太靠譜  ~  如果實際的漏感是 5%,而你用 2% 去計算。結果不是要差出兩倍嗎

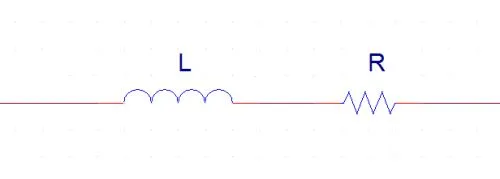

為什么小個子的變壓器的漏感測出來會很大呢? 其原因是變壓器的每個繞組都有銅線內阻R存在。變壓器越小,圈數越多,銅線上的電阻也就越大。 而測試電感的 RCL Meter在測試的時候并不知道有銅線內阻的存在,而是把線圈當做純電感來測量。 我這里把變壓器線圈簡單的等效成一個電感與一個電阻的串聯 (實際的等效電路要復雜很多)

正常的情況下,圈數越多銅線內阻越大,電感量也越大。電感的感抗比內阻大的多,所以銅線的內阻對電感的測量影響不大。 但測漏感的時候情況就不一樣了。這時候漏感只有線圈感量的 1 - 5%,而銅線內阻還是那么大。對于小變壓器來說,銅線的電阻甚至比漏感的感抗還要大。測出的漏感的誤差就可想而知了 ~

下面看一個實際的例子:

 一個EE16的反激變壓器, 初級繞了一、二百圈。感量3.0mH, 銅線內阻 3.3 Ω。 下面的表格顯示了在不同頻率下,初級繞組感抗 Zl 與銅線內阻的對比??梢钥闯霎敎y試頻率高于 1KHz 時,初級繞組的感抗都要比內阻大很多 。所以電感的測量誤差很小。



假設漏感是初級感量的 3%,也就是90uH,再看看漏感感量和銅線內阻的對照。不難發現當頻率在10KHz的時候,感抗比銅線內阻也大不了幾倍。這時候測量出的漏感還是有較大的誤差。



我們通常用的 RCL 測試儀, 有的測試頻率能夠達到 10KHz 或更高。也有的測試儀頻率只有120Hz 和 1kHz 兩種,我手上的巧好是后者。用 1KHz測量這個EE16變壓器的漏感是 267uH,也就是差不多 9% 的初級感量。問過變壓器的供應商,被告知如果用10KHz的頻率測量,漏感大概是5-6% 的樣子。各位的經驗差不多是這樣吧 ~

如果用120Hz的頻率來測,漏感能有多少呢? 實測的漏感有 80%還多。看來 shirizheng 測出的比感量還要大的漏感,應該是用120Hz的頻率測的 ~

0
回復
mko145
LV.8
12
2013-07-28 10:48

由上面的表格中,我們可以看出 RCL 儀器測試頻率和漏感的測量誤差之間存在的關系。在測量漏感的時候,(在低頻范圍內)頻率越高相對的誤差會越小。但即使用10KHz的頻率,也還是有較大的誤差。然而,很多時候我們手上的儀器有限,不一定能提供更高的頻率。那只有考慮其他的辦法了 ~

下面介紹一下我在實驗中采用的漏感測試方法 - LC 諧振的方法。

LC 諧振的電路大家都很熟悉,一個電感和一個電容,串聯或是并聯的線路。在某一頻率會產生諧振,此時的振幅最大。利用這個線路,在已知電容容值的情況下,找到諧振的頻率。進而可以計算出電感的數值。



如上圖,左邊用信號源提供正弦波信號,在電感的兩端(包括了串聯的銅線內阻)用示波器觀察信號的幅度。并記錄下幅度最高時的輸入頻率 f 。

上面例子中的 EE16反激變壓器,測得的初級漏感的諧振頻率是 f = 169KHz。線路中的電容值實際測得是 C= 9.83nF 。 這個LC諧振電路的諧振頻率表達式如下:



由于 CR2/L 部分很小,可以忽略不計。頻率的公式可以簡化為:



計算出變壓器的初級漏感 Llk = 90uH, 相當于 3% 的初級電感。 這個數值比用 RCL 測試儀在 1KHz 頻率時測得的 9% 的漏感要小 3 倍,也比用 10KHz 頻率測得的 5-6% 的漏感要小很多 ~

由此可見 - 漏感測量的誤差可以很大,由此而計算出的 RCD 參數其準確性也會大打折扣。

0
回復
chenyankun
LV.8
13
2013-07-28 11:30
@mko145
由上面的表格中,我們可以看出RCL儀器測試頻率和漏感的測量誤差之間存在的關系。在測量漏感的時候,(在低頻范圍內)頻率越高相對的誤差會越小。但即使用10KHz的頻率,也還是有較大的誤差。然而,很多時候我們手上的儀器有限,不一定能提供更高的頻率。那只有考慮其他的辦法了~下面介紹一下我在實驗中采用的漏感測試方法-LC諧振的方法。LC諧振的電路大家都很熟悉,一個電感和一個電容,串聯或是并聯的線路。在某一頻率會產生諧振,此時的振幅最大。利用這個線路,在已知電容容值的情況下,找到諧振的頻率。進而可以計算出電感的數值。[圖片] 如上圖,左邊用信號源提供正弦波信號,在電感的兩端(包括了串聯的銅線內阻)用示波器觀察信號的幅度。并記錄下幅度最高時的輸入頻率f。上面例子中的EE16反激變壓器,測得的初級漏感的諧振頻率是f=169KHz。線路中的電容值實際測得是C=9.83nF。這個LC諧振電路的諧振頻率表達式如下:[圖片]  由于CR2/L部分很小,可以忽略不計。頻率的公式可以簡化為:[圖片] 計算出變壓器的初級漏感Llk=90uH,相當于3%的初級電感。這個數值比用RCL測試儀在1KHz頻率時測得的9%的漏感要小3倍,也比用10KHz頻率測得的5-6%的漏感要小很多~由此可見-漏感測量的誤差可以很大,由此而計算出的RCD參數其準確性也會大打折扣。
旅長你好,這論題寫不錯!這里有個疑問想請你幫忙解答一下,你在上面寫了這個一句話“在測量漏感的時候,頻率越高相對的誤差會越小。但即使用10KHz的頻率,也還是有較大的誤差”,我們平時測漏感的時候的測試頻率不是應該跟工作頻率差不多?假如我工作頻率就1K,你用100K頻率測試測出來的漏感很小,那意義大嗎?
0
回復
mko145
LV.8
14
2013-07-28 12:04
@chenyankun
旅長你好,這論題寫不錯!這里有個疑問想請你幫忙解答一下,你在上面寫了這個一句話“在測量漏感的時候,頻率越高相對的誤差會越小。但即使用10KHz的頻率,也還是有較大的誤差”,我們平時測漏感的時候的測試頻率不是應該跟工作頻率差不多?假如我工作頻率就1K,你用100K頻率測試測出來的漏感很小,那意義大嗎?

漏感本身是客觀存在的,其大小(在低頻范圍)并不隨測試頻率的變化而變化,也不隨使用時的工作頻率而變化。只不過由于儀器的問題,在不同頻率下,測出漏感的誤差不同。

這樣解釋不知道你同不同意 ~

1
回復
mko145
LV.8
15
2013-07-28 12:19

對上面測試的 LC 諧振的頻率,我用線路模擬驗證了一下。結果吻合的很好 ~





0
回復
在路上.
LV.6
16
2013-07-28 14:46
@mko145
 下面言歸正傳,討論一下那些因素導致RCD計算的結果和實際的數值差別很大。(一)漏感我們在老梁頭的例子中看到,計算的電阻值與實際得到的參數相差有幾倍之多。如果相差百分之五十,那么在工程設計中還是有參考價值的。但是差出幾倍的話,可以說計算的意義已經不大了。fairchild的公式推導中,做了一些近似,而且把所有的元件都當成是理想元件。這其中不可避免的會引入一些誤差。但本人在實驗中發現這些還不是最主要的原因,影響最大的是漏感測量的誤差造成的。經常聽到一些網友講-測到的變壓器漏感很大,尤其是小變壓器。有的達到10%,還有人講大到100%的。shirizheng 有個帖子 漏感比感量還大??!。看標題就知道內容了。我們知道初級線圈的漏感是MOSFET兩端尖峰產生來源,漏感的大小直接影響到RCD吸收線路的參數。如果漏感多出幾倍,那么Rsn的數值也肯定會差很遠。所以漏感的準確測量是非常重要的。有人(包括某些專家)說變壓器的漏感通常在1-5%之間,所以可以估計個數值,用來計算RCD。個人覺得這種說法不太靠譜 ~ 如果實際的漏感是5%,而你用2%去計算。結果不是要差出兩倍嗎為什么小個子的變壓器的漏感測出來會很大呢? 其原因是變壓器的每個繞組都有銅線內阻R存在。變壓器越小,圈數越多,銅線上的電阻也就越大。而測試電感的RCLMeter在測試的時候并不知道有銅線內阻的存在,而是把線圈當做純電感來測量。我這里把變壓器線圈簡單的等效成一個電感與一個電阻的串聯(實際的等效電路要復雜很多)[圖片]正常的情況下,圈數越多銅線內阻越大,電感量也越大。電感的感抗比內阻大的多,所以銅線的內阻對電感的測量影響不大。但測漏感的時候情況就不一樣了。這時候漏感只有線圈感量的1-5%,而銅線內阻還是那么大。對于小變壓器來說,銅線的電阻甚至比漏感的感抗還要大。測出的漏感的誤差就可想而知了~下面看一個實際的例子: 一個EE16的反激變壓器,初級繞了一、二百圈。感量3.0mH,銅線內阻3.3Ω。下面的表格顯示了在不同頻率下,初級繞組感抗Zl與銅線內阻的對比??梢钥闯霎敎y試頻率高于1KHz時,初級繞組的感抗都要比內阻大很多。所以電感的測量誤差很小。   [圖片] 假設漏感是初級感量的3%,也就是90uH,再看看漏感感量和銅線內阻的對照。不難發現當頻率在10KHz的時候,感抗比銅線內阻也大不了幾倍。這時候測量出的漏感還是有較大的誤差。[圖片]  我們通常用的RCL測試儀,有的測試頻率能夠達到10KHz或更高。也有的測試儀頻率只有120Hz和1kHz兩種,我手上的巧好是后者。用1KHz測量這個EE16變壓器的漏感是267uH,也就是差不多9%的初級感量。問過變壓器的供應商,被告知如果用10KHz的頻率測量,漏感大概是5-6%的樣子。各位的經驗差不多是這樣吧~如果用120Hz的頻率來測,漏感能有多少呢?實測的漏感有80%還多??磥韘hirizheng 測出的比感量還要大的漏感,應該是用120Hz的頻率測的~
在選擇電橋測試的時候,是不是選擇最接近開關頻率的檔位來測試電感比較合理?
0
回復
bigbigeasy
LV.6
17
2013-07-28 14:46
@chenyankun
旅長你好,這論題寫不錯!這里有個疑問想請你幫忙解答一下,你在上面寫了這個一句話“在測量漏感的時候,頻率越高相對的誤差會越小。但即使用10KHz的頻率,也還是有較大的誤差”,我們平時測漏感的時候的測試頻率不是應該跟工作頻率差不多?假如我工作頻率就1K,你用100K頻率測試測出來的漏感很小,那意義大嗎?
漏感起作用的頻率都是很高的 一般都大于100k
0
回復
mko145
LV.8
18
2013-07-28 16:32
@在路上.
在選擇電橋測試的時候,是不是選擇最接近開關頻率的檔位來測試電感比較合理?

通常電感的銅線內阻相對較小,那么在低頻的范圍(比如說100KHz以下),測試頻率的影響似乎不是很大。 但測量漏感,由于漏感的感抗相對于銅線內阻不是很大,頻率高應該相對會準一些(雖然你的開關頻率可能很低)~

0
回復
mko145
LV.8
19
2013-07-28 16:38

如果減小了漏感的誤差,那么RCD計算的數值是否與實驗參數接近了呢?,我們下面做個實驗來驗證一下 ~

一個反激電源工作在DCM模式;  變壓器 PQ3230:
初級電感 Lp = 205uH;
初級漏感 Llk = 5.5uH (@ 1KHz);  用LC諧振的方法測得: Llk = 2.1uH
開關頻率 fs = 76KHz
初級電流 Ipeak = 3.13A   (輸出 12.4V / 5A)
鉗位電壓 Vsn = 210V
反射電壓 Vor = 85V ; Vin = 140V
根據 fairchild 的公式

得到由漏感而引起的功率損耗是 Psn = 1.32W; 理論上這些能量都消耗在 Rsn上,由公式

計算出 Rsn= 33K



0
回復
在路上.
LV.6
20
2013-07-29 09:17
@mko145
通常電感的銅線內阻相對較小,那么在低頻的范圍(比如說100KHz以下),測試頻率的影響似乎不是很大。但測量漏感,由于漏感的感抗相對于銅線內阻不是很大,頻率高應該相對會準一些(雖然你的開關頻率可能很低)~
謝謝!
0
回復
mko145
LV.8
21
2013-07-29 09:44

實驗得到的RCD參數是: Dsn = UF4007;  Csn = 0.01uF/1KV;  Rsn = 39K / 3W

與計算出的電阻 Rsn 的 33K 相差的不多。 如果計算出的數值能如此地接近實驗的結果,那么已經是很不錯了。



但是仔細觀察一下各處的波形,發現事情還沒有那么簡單 ~

0
回復
mko145
LV.8
22
2013-07-29 10:11



下圖中黃色為A點波形;藍色為B點波形



放大一點看 ~



再放大一點 ~



0
回復
mko145
LV.8
23
2013-07-29 11:19

(二)二極管 Dsn

fairchild 的 RCD計算公式是基于一個假設的前提 -- 二極管 Dsn 是理想的元件,像一個開關。本身沒有開關時間、沒有壓降。所以的能量都消耗在 Rsn上。而實際上的二極管的開關速度(就算是UF4007)還是不夠快,正向導通有個延遲時間。由圖中可以看出在漏感開始給 Csn充電的時間,UF4007上面的電壓有幾十V。有電壓、又有電流,那么肯定會有功耗。Dsn關斷的時候也有延遲,Csn 經 UF4007 又放了些電。這其間同樣也有功耗。

由上貼圖中看出電阻 Rsn上的實際電壓并不是 Vsn 210V,而是只有132V~ 146V。計算出電阻上的實際功耗大約只有0.5W左右,不是公式算出來的1.32W



實驗的結果顯示 - 公式計算出的 Rsn 雖然與實際參數接近,但并非是因為計算公式的準確。只能算作是巧合。相反, 計算出的 Rsn 上的功耗與實際出很大 ~

0
回復
mko145
LV.8
24
2013-07-29 17:02

上貼提到二極管 UF4007 有功率消耗。但具體功耗是多少,很難準確的計算或測量。 只能根據其發熱的情況,大致地估計一下。為了方便測量,把二極管 UF4007 和 Rsn 39K 搬到板子的背面。



然后用紅外測溫儀記錄一下電阻和二極管上的溫度



憑元件上的溫度來估計功耗肯定是不會很準的,但也沒有想出什么更好的辦法。 3W 電阻上的功率損耗是0.5W、溫度74.3C, 而個子小一半的二極管上的溫度是66.1C。估計UF4007上的功耗大致有0.2~0.25W吧 ~

由實驗看出 - 由于RCD 吸收線路中的二極管不是理想元件,本身有一定的損耗。這是RCD 公式計算誤差大的另一個原因(導致計算出的電阻阻值偏小) ~

0
回復
chenyankun
LV.8
25
2013-07-29 21:20
@mko145
漏感本身是客觀存在的,其大小(在低頻范圍)并不隨測試頻率的變化而變化,也不隨使用時的工作頻率而變化。只不過由于儀器的問題,在不同頻率下,測出漏感的誤差不同。這樣解釋不知道你同不同意~
我同意!我也知道樓主的LC的測試方法很好,但是覺得這方法不太好用,還是直接用LCR測試儀方便,就是問測試漏感的時候用多少頻率測試比較好,我們這里的LCR測試儀是可以設置頻率的
0
回復
老梁頭
LV.10
26
2013-07-29 22:05
@mko145
上貼提到二極管UF4007有功率消耗。但具體功耗是多少,很難準確的計算或測量。只能根據其發熱的情況,大致地估計一下。為了方便測量,把二極管UF4007和Rsn39K搬到板子的背面。[圖片] 然后用紅外測溫儀記錄一下電阻和二極管上的溫度[圖片] 憑元件上的溫度來估計功耗肯定是不會很準的,但也沒有想出什么更好的辦法。3W電阻上的功率損耗是0.5W、溫度74.3C,而個子小一半的二極管上的溫度是66.1C。估計UF4007上的功耗大致有0.2~0.25W吧~由實驗看出-由于RCD吸收線路中的二極管不是理想元件,本身有一定的損耗。這是RCD公式計算誤差大的另一個原因(導致計算出的電阻阻值偏?。﹡
好貼,樓主繼續···
0
回復
mko145
LV.8
27
2013-07-29 23:52
@老梁頭
好貼,樓主繼續···

帖子有點長,讀下來需要有點兒耐心 ~

0
回復
mko145
LV.8
28
2013-07-30 00:02
@chenyankun
我同意!我也知道樓主的LC的測試方法很好,但是覺得這方法不太好用,還是直接用LCR測試儀方便,就是問測試漏感的時候用多少頻率測試比較好,我們這里的LCR測試儀是可以設置頻率的

手上沒有可以調頻率的測試儀,沒有試過。只能給你點兒建議 ~

從10KHz開始一路調高頻率,直到測得的漏感數值不再有太大變化。這時測出的漏感誤差應該不是很大了。

1
回復
づ龍づ
LV.4
29
2013-07-30 01:07
@mko145
帖子有點長,讀下來需要有點兒耐心~
好貼
0
回復
2013-07-30 09:22
@mko145
上貼提到二極管UF4007有功率消耗。但具體功耗是多少,很難準確的計算或測量。只能根據其發熱的情況,大致地估計一下。為了方便測量,把二極管UF4007和Rsn39K搬到板子的背面。[圖片] 然后用紅外測溫儀記錄一下電阻和二極管上的溫度[圖片] 憑元件上的溫度來估計功耗肯定是不會很準的,但也沒有想出什么更好的辦法。3W電阻上的功率損耗是0.5W、溫度74.3C,而個子小一半的二極管上的溫度是66.1C。估計UF4007上的功耗大致有0.2~0.25W吧~由實驗看出-由于RCD吸收線路中的二極管不是理想元件,本身有一定的損耗。這是RCD公式計算誤差大的另一個原因(導致計算出的電阻阻值偏?。﹡

mark....

偶沒事也鉆了下這個東東,和樓主的好象也有那么一點點不同,等有足夠時間做個驗證,再貼出來把大伙兒搞的暈頭轉向才行

0
回復
mko145
LV.8
31
2013-07-30 09:38
@qinzutaim
mark....偶沒事也鉆了下這個東東,和樓主的好象也有那么一點點不同,等有足夠時間做個驗證,再貼出來把大伙兒搞的暈頭轉向才行[圖片]

期待中 .........
