有關太陽能控制器上的單片機問題

LV.3

2013-07-18 19:52

自己先頂下吧

回復

LV.3

2013-07-19 12:12

@lumyao

自己先頂下吧

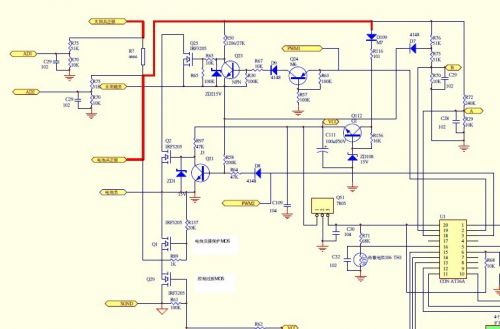

這是市面上常見的太陽能充電器。為什么就沒有會寫這個單片機呢？難到這是單片控制的？？

回復

LV.10

2013-07-19 17:11

@lumyao

這是市面上常見的太陽能充電器。為什么就沒有會寫這個單片機呢？難到這是單片控制的？？

兄弟你的圖片好不清晰啊

你能不能發PDF文檔上來啊~~~

回復

LV.10

2013-07-19 17:27

@dulai1985

兄弟你的圖片好不清晰啊你能不能發PDF文檔上來啊~~~

你可以根據電池電壓來做各個階段的分界點，~~~

回復

LV.3

2013-07-19 18:16

@dulai1985

你可以根據電池電壓來做各個階段的分界點，~~~

PDF 來了，謝謝樓上指點。我充電輸入電壓范圍是15-30V 的。電池是12V 的。“根據電池電壓來做各個階段的分界點”可否說的詳細點？？謝謝

回復

LV.10

2013-07-19 18:18

@lumyao

PDF來了，謝謝樓上指點。我充電輸入電壓范圍是15-30V的。電池是12V的。“根據電池電壓來做各個階段的分界點”可否說的詳細點？？謝謝

沒有看到啊~~

回復

LV.10

2013-07-19 18:18

@dulai1985

沒有看到啊~~

PDF??

回復

LV.3

2013-07-19 18:19

@dulai1985

PDF??

一貼下方，看到了沒有？？主要問題是。如何隨著輸入電壓的升高，我依然可以控制充電電流在一定范圍內，不要燒保險！

回復

LV.10

2013-07-19 18:22

@lumyao

一貼下方，看到了沒有？？主要問題是。如何隨著輸入電壓的升高，我依然可以控制充電電流在一定范圍內，不要燒保險！

EN,就是說你你主要是控制你的電池不能充壞是吧，所以你就要根據你電池正負兩級的電壓來進行設置，當你的電池沖到了飽和的時候你的PWM就要相應地拉大~~或者減小~~

回復

LV.3

2013-07-19 18:25

@dulai1985

是的。是否有高招？謝謝

回復

LV.10

2013-07-19 18:27

@dulai1985

你單片機有沒有AD轉換口啊~~

回復

LV.3

2013-07-19 19:38

@dulai1985

你單片機有沒有AD轉換口啊~~

有。AD轉換口。

回復

LV.10

2013-07-19 19:41

@lumyao

有。AD轉換口。

但你硬件上沒有將AD采樣點引到單片機的ad通道上~~

回復

LV.3

2013-07-19 20:35

@dulai1985

但你硬件上沒有將AD采樣點引到單片機的ad通道上~~

圖中B點。就是IC的19腳就是的。如果用康銅線來做AD電流取樣，那這個共正極充電電路康銅線放到哪里比較好？

回復

LV.6

2013-07-22 17:17

@lumyao

圖中B點。就是IC的19腳就是的。如果用康銅線來做AD電流取樣，那這個共正極充電電路康銅線放到哪里比較好？

你的圖似乎有錯誤，把一些小BUG更正了才好分析。

回復

dapeng

LV.5

2013-07-23 13:27

你的電流檢測電路沒有做好吧

回復

LV.3

2013-08-05 15:54

@dapeng

你的電流檢測電路沒有做好吧

在充電器與電池的正極串一個康銅線，并用差分檢測做限流如何？？這樣的圖無非就是一個電池接入檢測點，電池電壓檢測點，還有一個電流檢測點。上面的圖是一個利用電池的充電特性來做限流的。并沒電流檢測點。只有電壓檢測點。

回復

LV.3

2013-08-05 20:02

@lumyao

誰有這方面的程序啊。我想買。聯系我 QQ 858685857 非誠勿擾

回復

tvro

LV.13

2013-08-07 16:13

用普通的充電控制器改裝比較方便

回復

LV.3

2013-08-07 17:56

@tvro

用普通的充電控制器改裝比較方便

是要生產的.現在就是找不到人寫這個單片機.糾結啊.

回復

tvro

LV.13

2013-08-07 18:43

@lumyao

是要生產的.現在就是找不到人寫這個單片機.糾結啊.

原來是這樣，

回復

LV.6

2013-08-07 20:31

@lumyao

是要生產的.現在就是找不到人寫這個單片機.糾結啊.

說一下具體功能.

回復

LV.3

2013-08-07 20:54

@無衣

說一下具體功能.

太陽能單片機功能(2) 這是相關功能.可以寫請聯系我.時間可能只有1個星期左右.謝謝!

回復

LV.6

2013-08-08 08:47

@lumyao

[圖片]太陽能單片機功能(2) 這是相關功能.可以寫請聯系我.時間可能只有1個星期左右.謝謝!

看過,程序本身沒有什么難度,難在配合硬件電路進行調試.如能提供全套硬體設備,軟件在一個星期內調試完畢應該沒有問題.

回復

LV.3

2013-08-08 11:02

@無衣

看過,程序本身沒有什么難度,難在配合硬件電路進行調試.如能提供全套硬體設備,軟件在一個星期內調試完畢應該沒有問題.

加我QQ 吧.聊下 858685857

回復

LV.6

2013-08-08 20:34

@lumyao

加我QQ吧.聊下 858685857

樓主需要找一個在附近的人幫你現場調試。

回復
