關于M57962短路保護

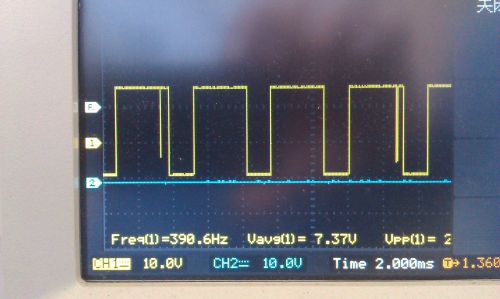

我在設計一個12V1000A,可調電壓的開關電源,采用SG3525 + M57962的組合方式,在測試短路保護的的時候,M57962的8腳輸出如圖,不知道是什么原因.請大家指導一下.

保護的低電平,大蓋1.25ms左右,但是為什么,還有大蓋幾個us的低電平呢?

全部回復(9)

只看樓主

正序查看

倒序查看

zhouboak

LV.8

2013-07-03 13:29

估計是參數設置問題。具體技術問題可以打電話1300 2920185（周） QQ:37398 1398

回復

wlhi

LV.1

2013-07-04 11:23

@zhouboak

估計是參數設置問題。具體技術問題可以打電話13002920185（周）QQ:373981398

謝謝回復，M57962基本上沒有什么參數設置啊，而且我是沒有接IGBT設置，直接在驅動的CE端接電阻測試的。這是我的電路圖：RTT

請老師指點，圖中黑色方框的地方時另外一個板子上的，測試時沒有連接，

回復

zhouboak

LV.8

2013-07-05 11:15

@wlhi

謝謝回復，M57962基本上沒有什么參數設置啊，而且我是沒有接IGBT設置，直接在驅動的CE端接電阻測試的。這是我的電路圖：[圖片]RTT[圖片] 請老師指點，圖中黑色方框的地方時另外一個板子上的，測試時沒有連接，

說了半天你還是沒有理解。這個波形是在保護狀態，不管你接不接IGBT，過流檢測腳不是不允許浮空的，否則都是這種波形

回復

zhouboak

LV.8

2013-07-05 11:18

@zhouboak

說了半天你還是沒有理解。這個波形是在保護狀態，不管你接不接IGBT，過流檢測腳不是不允許浮空的，否則都是這種波形

你如果不讓他保護可以把過流檢測接到IGBT E的電位上，就可以輸出正常驅動波形

回復

zhouboak

LV.8

2013-07-05 11:26

@zhouboak

你如果不讓他保護可以把過流檢測接到IGBT E的電位上，就可以輸出正常驅動波形

我們是生產M57962的廠家，有需要或技術問題可以直接和我聯系

回復

wlhi

LV.1

2013-07-05 14:22

@zhouboak

說了半天你還是沒有理解。這個波形是在保護狀態，不管你接不接IGBT，過流檢測腳不是不允許浮空的，否則都是這種波形

您好，我的過流檢測腳是沒有浮空的，是通過一個電阻連接到e極的，當我用1K電阻，4.7K電阻的時候，是沒有過流保護的，G極的輸出波形也是正常的。但是當我把電阻提高到14.7K的時候就會出現圖上的情況，按照M57962的資料顯示，有個故障再起時間，大概在1.25ms，我想應該就是圖中的保護比較寬的低脈沖。但是為什么在高的時候有幾個us的低電平呢。我是想不明白為什么。所以請老師指點。
