關于IR2110驅動MOSFET布線時的共地問題

請教各位老師，IR2110的控制地和功率地，也就是Vss和COM在PCB布線上怎么做呢？老壽老師說是在濾波的電解電容的負極連在一起。我畫了兩種連法，各位老師看一下

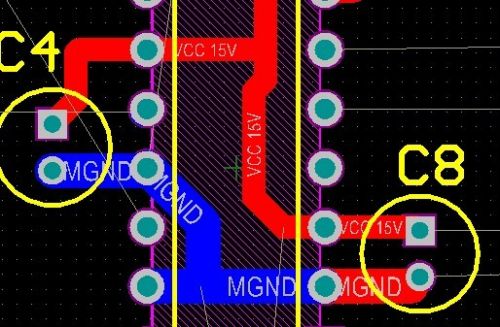

1 COM和Vss直接相連

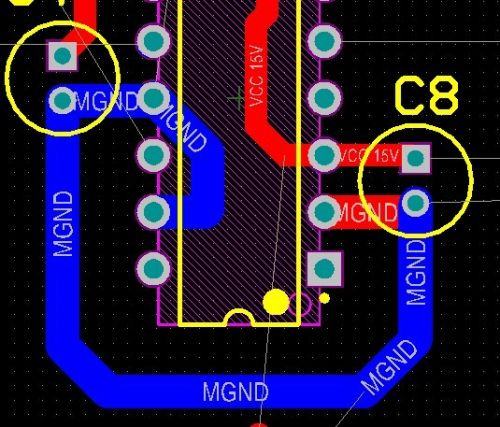

2 兩個電容的負極相連

這兩種連法哪種好一點還是說有其他的連法？各位老師怎么看？麻煩各位老師了

全部回復(5)

只看樓主

正序查看

倒序查看

靈隱桃庵

LV.2

2013-06-15 16:35

樓主，你的這個驅動芯片好用么？能把你的這個圖用電子檔傳上給我參考考么？

回復

落寞的王

LV.3

2013-06-15 19:45

@靈隱桃庵

樓主，你的這個驅動芯片好用么？能把你的這個圖用電子檔傳上給我參考考么？

我用到300kHz，覺得這個芯片有點吃力。圖就是按照datasheet里面接的，5 .6管腳用自舉鉭電容，3.6之間用自舉二極管BYV26E

回復

靈隱桃庵

LV.2

2013-06-17 19:54

@落寞的王

我用到300kHz，覺得這個芯片有點吃力。圖就是按照datasheet里面接的，5.6管腳用自舉鉭電容，3.6之間用自舉二極管BYV26E

我覺的這芯片不好控制，，，同樣的電路在PCB上布線不同就可能有問題。。。你有什么經驗分享分享啊，呵呵……

回復

靈隱桃庵

LV.2

2013-06-17 19:57

@落寞的王

我用到300kHz，覺得這個芯片有點吃力。圖就是按照datasheet里面接的，5.6管腳用自舉鉭電容，3.6之間用自舉二極管BYV26E

對了，你的這種接法效果怎么樣？

回復

落寞的王

LV.3

2013-06-18 08:33

@靈隱桃庵

我覺的這芯片不好控制，，，同樣的電路在PCB上布線不同就可能有問題。。。你有什么經驗分享分享啊，呵呵……

我也覺得這種芯片不好控制，可是還沒找到替代的芯片。我自己還沒這樣接線，看到別人一個電路，就是控制地和功率地用了一個0Ω電阻接在一起，電路也可以正常工作。

回復
