7812、7912這類線性穩壓芯片的GND腳接到PGND還是AGND呢？

請教一下各位朋友，對于7812，開關電源提供15V輸入，其輸出12V作為模擬電路部分的12V供電。我的電路里，電源進線處的地為PGND，模擬部分的地為AGND。現在我不太清楚7812的GND腳應該接PGND還是AGND。

另外，PGND與AGND一般在PCB的什么位置進行互連比較合適呢？

謝謝大家了！

全部回復(5)

只看樓主

正序查看

倒序查看

ymyangyong

2013-05-02 15:14

可以拿輸出電容中點作公共地來進行互連。

回復

mouxiang

LV.2

2013-05-02 15:21

@ymyangyong

可以拿輸出電容中點作公共地來進行互連。

謝謝 ymyangyong！

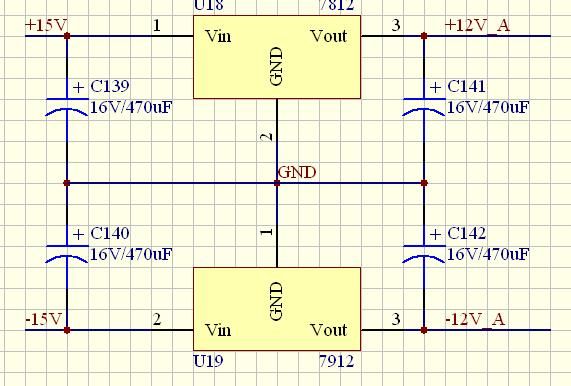

那么在圖中的中間那個GND，我是應該用PGND呢還是用AGND呢？謝謝！

回復

ymyangyong

2013-05-02 15:32

@mouxiang

謝謝 ymyangyong！那么在圖中的中間那個GND，我是應該用PGND呢還是用AGND呢？謝謝！

其實也可以以圖中“GND”為界，左邊的地為PGND，右邊的地為AGND，注意實際布線時盡量靠近或一點接地就行了。

回復

mouxiang

LV.2

2013-05-02 17:03

@ymyangyong

其實也可以以圖中“GND”為界，左邊的地為PGND，右邊的地為AGND，注意實際布線時盡量靠近或一點接地就行了。

謝謝你！

那么這個時候就是PGND和AGND要分別用一個電感或者磁珠與GND相連了？

回復

ymyangyong

2013-05-02 17:14

@mouxiang

謝謝你！那么這個時候就是PGND和AGND要分別用一個電感或者磁珠與GND相連了？

這個不一定非要用電感或磁珠，一點接地就可以了。

回復
