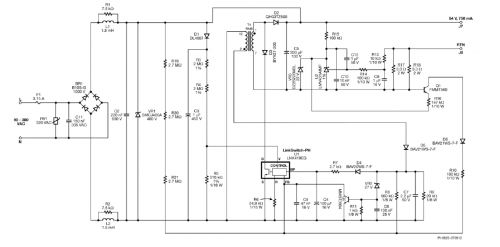

這個是buck線路，仔細看看

謝工，能不能幫我分析下，由于才開始接觸電源，變壓器部分沒看懂，我做這個電源輸出電壓測試的時候是慢慢上升，然后加上負載就沒電壓輸出了，是怎么回事。

頂起來，大神些看看噻

謝工，你說這個是buck線路，那是不是變壓器的那就相當于電感？那輔助繞組只是耦合一個電壓給控制模塊嗎？

是的！輔助繞組是反激產生一個電壓來反饋用的。

哦，經過你的指導，我弄懂了很多問題！！謝謝咯！

謝工，經過你的指導，我測試了下，只用了七只led燈，為什么電流只有0.24mA?這是什么原因啊？

謝工，恒流輸出54V,750mA的電源，是不是必須要串聯18個LED燈,可以用七個燈串聯成一組，再將兩組并聯測試不？這樣電流差不多達到每個燈流過的，電壓沒有達到54V行不？會不會有欠壓保護？

18個燈+ /-20%

謝謝你不厭其煩的給我解釋
