我用TOP222P做3V1A/12V0.1A兩組輸出,TL431+PC817B,3V為主輸出,所以取樣在3V上,光電耦由12V供電,結果3V一帶負載,12V輸出馬上跳變為40V左右,3V不變,空載狀態3V/12.75V,而且跳變和3V所帶負載大小無關???各位大俠幫忙分析一下啊,電路就是很經典的那種,變壓器初級150T 12V20T
反饋12T,3V5T,是否不合適?初級電感量約1.7MH
急救TOP電壓跳升!!
全部回復(10)
正序查看
倒序查看
@icmaster_0
你最好把反饋部分的電路圖貼一下,然后在題目中寫出XXXXXXXX(附圖)這樣才會有人幫你解決,沒有圖不好分析原因

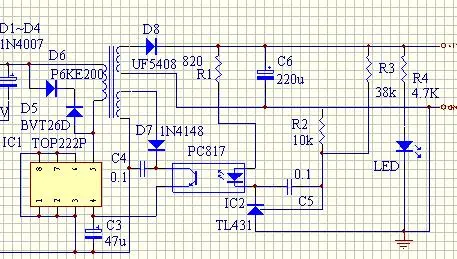

圖在此
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099349067.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099349067.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@最失敗
圖在此[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1099349067.jpg');}"onmousewheel="returnimgzoom(this);">
請問SG3525可以做移相輸出嗎?
0
回復
@最失敗
圖在此[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1099349067.jpg');}"onmousewheel="returnimgzoom(this);">
試試看這樣接
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099389362.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099389362.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@will_huang
試試看這樣接[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1099389362.gif');}"onmousewheel="returnimgzoom(this);">
這種方法我試了,也沒有效果,電壓還是跳的很高,導致3V輸出那組電壓降到1.7V了
0
回復
@will_huang
試試看這樣接[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1099389362.gif');}"onmousewheel="returnimgzoom(this);">
這個電路適合1,要不就空載,要不就滿載.而卻是成比例的.
0
回復

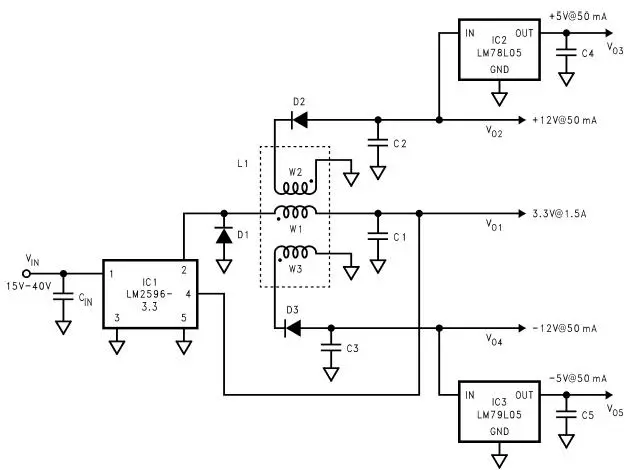

請用我這個電路, 比你那個簡單實用多了.5.0V的部分多余, 負電壓的多余, 去掉就可以了.
