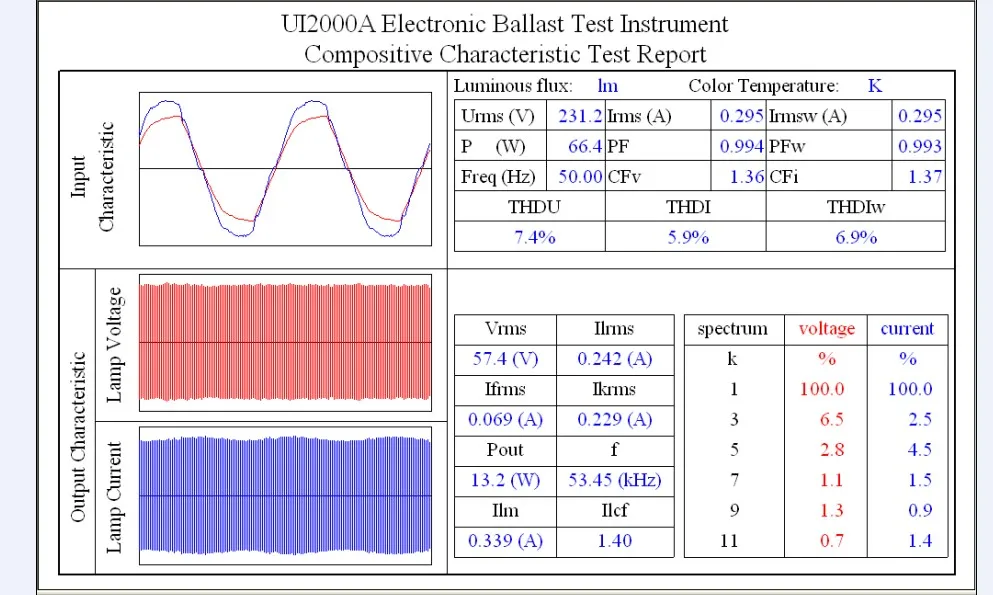

這是4*18W的線路,是APFC 6562+MOS840磁環驅動,現在主要的問題是2個
1．工作頻率太高了,會影響電解的壽命．
2．損耗太高了,有13W-14W,目標是9W以下．
請各位幫忙看看,提點寶貴意見．
磁環是7K的10*6*5,

葉哥,在嗎?

頻率高才造成損耗高

是啊,把頻率降下來,是關鍵.
但驅動部分應該怎么調整呢?

電感量用多大的呀?減少磁環次級的匝數,頻率可下降.

這個圖的電感量是2.3MH
減少次級的圈數,是指的4T的還13T的呢?>

都試試看吧.這個關系到整個驅動是路的匹配.只有慢慢調試.

4T減少到3T.

不錯,現在的損耗小了一點.頻率降低了,現在的損耗是11.4W500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170688977.jpg');}" onmousewheel="return imgzoom(this);">

從理論上說,需要降低功率管的飽和程度以減少其本身的功耗

840的開關管溫度有點高,環境溫度22度,840的溫度是52度.
是不是覺得有點高啊,我以前調試三極管溫度不會超過環境溫度的20度.

大哥指點一下磁環驅動MOS,電路如何設計啊!謝

驅動電路就是用的上面的,有圖啊,
不過,4T最好改成3T

請把啟動電路也介紹一下,我很想知道謝謝

普通的DB3觸發~~

各位兄臺你們好,如果需要用大功率單向可控硅請聯系我!
我公司生產大功率單向可控硅,可替代雙向可控硅實現高電壓的應用,希望能在各類開關電源,無功補償控制器等領域與您合作!
       我公司的產品簡表如下;
單向可控硅:
TYN1890C 90A 1800V/1600V/1400V/1200V TO-3P封裝
TYN1665C 65A 1800V/1600V/1400V/1200V TO-247封裝
TYN1855C 55A 1800V/1600V/1400V/1200V TO-247封裝
雙向可控硅:
BTB41-800S/1000S TO-3P封裝
BTB25-600/800 TO-3P封裝
可控硅全控模塊:
CTT116GK16 西班牙DEECorp品牌 116A 1600V

如有意請來電聯系

祝新年快樂
江蘇常鐘貿易
秦先生
137 7685 9705(手機)/133 7226 2158(座機)

單管工作不怎么穩定~~~~
驅動上還有一定的問題,對磁環的敏感度比較高~~~
大家還有什么好的方法嗎?

我想換用IR2520D,不知道大家用過這個芯片沒有??
有可靠的設計方案嗎?保護問題???

還有更好的芯片嗎 ?
