最近公司接一客戶定單,要求輸入電壓127V,功率不小于55W,17MM管徑的4U,普通半橋低功率因素電路,請問有做過的朋友給個方案?另外按如下原理圖做能可以嗎?要實際做到55W,17MM管徑的4U用多長的燈管比較合適?保險絲用幾A的比較合適?做此燈要注意什么問題?敬請回復!!
小女子請教127V4U燈問題?
請教大家一個問題?
最近公司接一客戶定單,要求輸入電壓127V,功率不小于55W,17MM管徑的4U,普通半橋低功率因素電路,請問有做過的朋友給個方案?另外按如下原理圖做能可以嗎?要實際做到55W,17MM管徑的4U用多長的燈管比較合適?保險絲用幾A的比較合適?做此燈要注意什么問題?敬請回復!!
最近公司接一客戶定單,要求輸入電壓127V,功率不小于55W,17MM管徑的4U,普通半橋低功率因素電路,請問有做過的朋友給個方案?另外按如下原理圖做能可以嗎?要實際做到55W,17MM管徑的4U用多長的燈管比較合適?保險絲用幾A的比較合適?做此燈要注意什么問題?敬請回復!!
全部回復(25)
正序查看
倒序查看
@陳仁軍
以下是純屬個人意見:有點浪費:1.實際功率55W有EE25電感足夠三極管用13005也夠了. 2.燈絲吸收電容過大可能會使電感溫度過高,可以用152-222之間. 3.把線路改成磁環輸出會好一點. 4.最好在交流輸入線加上濾波線路. 5.加上PTC給燈絲預熱.注意此線路不能空載
旁路(或相移,不知道你怎么叫法)電容太小,加到152或222(雖然板上損耗會多一點,但可靠性好一點),耐壓也不足,奇怪,現在的CL1000V的很貴嗎?
基極電阻也太小,激勵太大
如果你能改變燈絲冷阻(當然,要保證燈絲質量不變),還是用一個啟輝電容(10nF或822,按你的起動次數來調整)好了,不然生產時毛病比較多,也沒有空載的問題
基極電阻也太小,激勵太大
如果你能改變燈絲冷阻(當然,要保證燈絲質量不變),還是用一個啟輝電容(10nF或822,按你的起動次數來調整)好了,不然生產時毛病比較多,也沒有空載的問題
0
回復
@愛茉莉

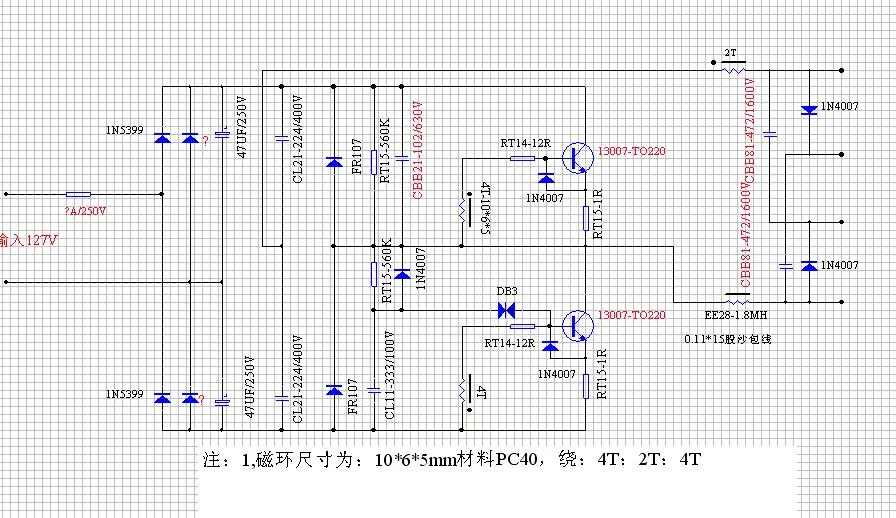

如下圖:是綜合樓上各位大哥的意見改進的原理圖,把磁環初級改了位置,諧振電容作了調整,另外把電解電容上并了兩只二極管,用5399還是用4007好?和用均壓電阻有何優缺點?本圖空載會炸機嗎?多謝前輩指點!不勝感激!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170387955.jpg');}" onmousewheel="return imgzoom(this);">
如上圖:是綜合樓上各位大哥的意見改進的原理圖,把磁環初級改了位置,諧振電容作了調整,另外把電解電容上并了兩只二極管,用5399還是用4007好?和用均壓電阻有何優缺點?本圖空載會炸機嗎?多謝前輩指點!不勝感激!
0
回復
@愛茉莉
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170387955.jpg');}"onmousewheel="returnimgzoom(this);">如上圖:是綜合樓上各位大哥的意見改進的原理圖,把磁環初級改了位置,諧振電容作了調整,另外把電解電容上并了兩只二極管,用5399還是用4007好?和用均壓電阻有何優缺點?本圖空載會炸機嗎?多謝前輩指點!不勝感激!
如下圖是按一樓的原理初步調整的參數,有何不理想之處?多謝前輩指點!!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170388109.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170388109.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@愛茉莉
如下圖是按一樓的原理初步調整的參數,有何不理想之處?多謝前輩指點!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170388109.jpg');}"onmousewheel="returnimgzoom(this);">
低功率因數的參數應該比較好調啊???
0
回復
@愛茉莉
如下圖是按一樓的原理初步調整的參數,有何不理想之處?多謝前輩指點!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170388109.jpg');}"onmousewheel="returnimgzoom(this);">
你那燈絲電流太小.另外燈管的封口長度是175長
0
回復
@愛茉莉
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170387955.jpg');}"onmousewheel="returnimgzoom(this);">如上圖:是綜合樓上各位大哥的意見改進的原理圖,把磁環初級改了位置,諧振電容作了調整,另外把電解電容上并了兩只二極管,用5399還是用4007好?和用均壓電阻有何優缺點?本圖空載會炸機嗎?多謝前輩指點!不勝感激!
不會,斷絲的會
