做一下說明:這是一個開關電源電路的一部分,就是從交流經過整流變成直流電壓后,到變壓器和濾波部分,最后應輸出+5V電壓.我把反饋電路先簡化成一個脈沖發生器,輸出占空比為0.7的方波.變壓器的匝數比是37.5.光耦器件用壓控開關代替,大于1V閉合,小于1V斷開.
現在的問題是輸出電壓只有100mv左右,變壓器原邊波形如左圖所示.這種波形正確嗎?如果不正確,應該怎樣更改電路?

自己頂了
哪位給點建議吧

s1 s2正半周同時導通肯定工作不了,應把s1的1．2．腳對調試試．

但它們不是同時導通啊,是正好相反的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169471206.jpg');}" onmousewheel="return imgzoom(this);">

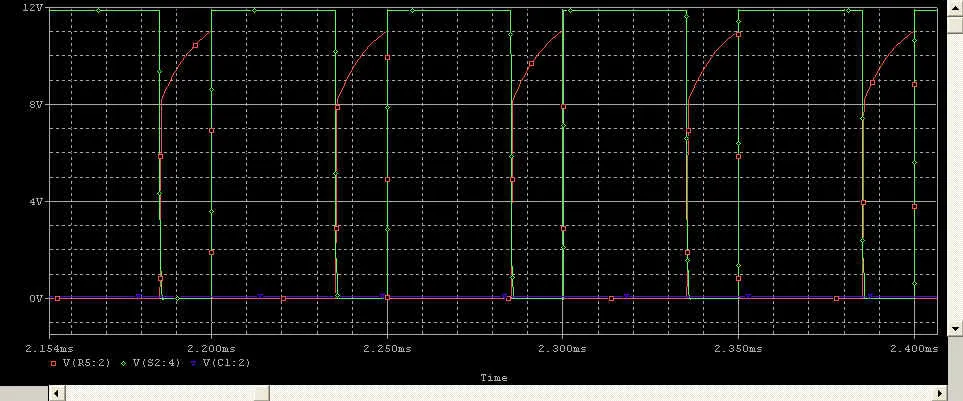

上圖紅色和綠色的是M3和M4的基極端,也就是S1和S2的開關信號,它們倆是正好相反的,請ly3212或其他高人再看看,謝謝!
