500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168166295.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168166468.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168166671.jpg');}" onmousewheel="return imgzoom(this);">

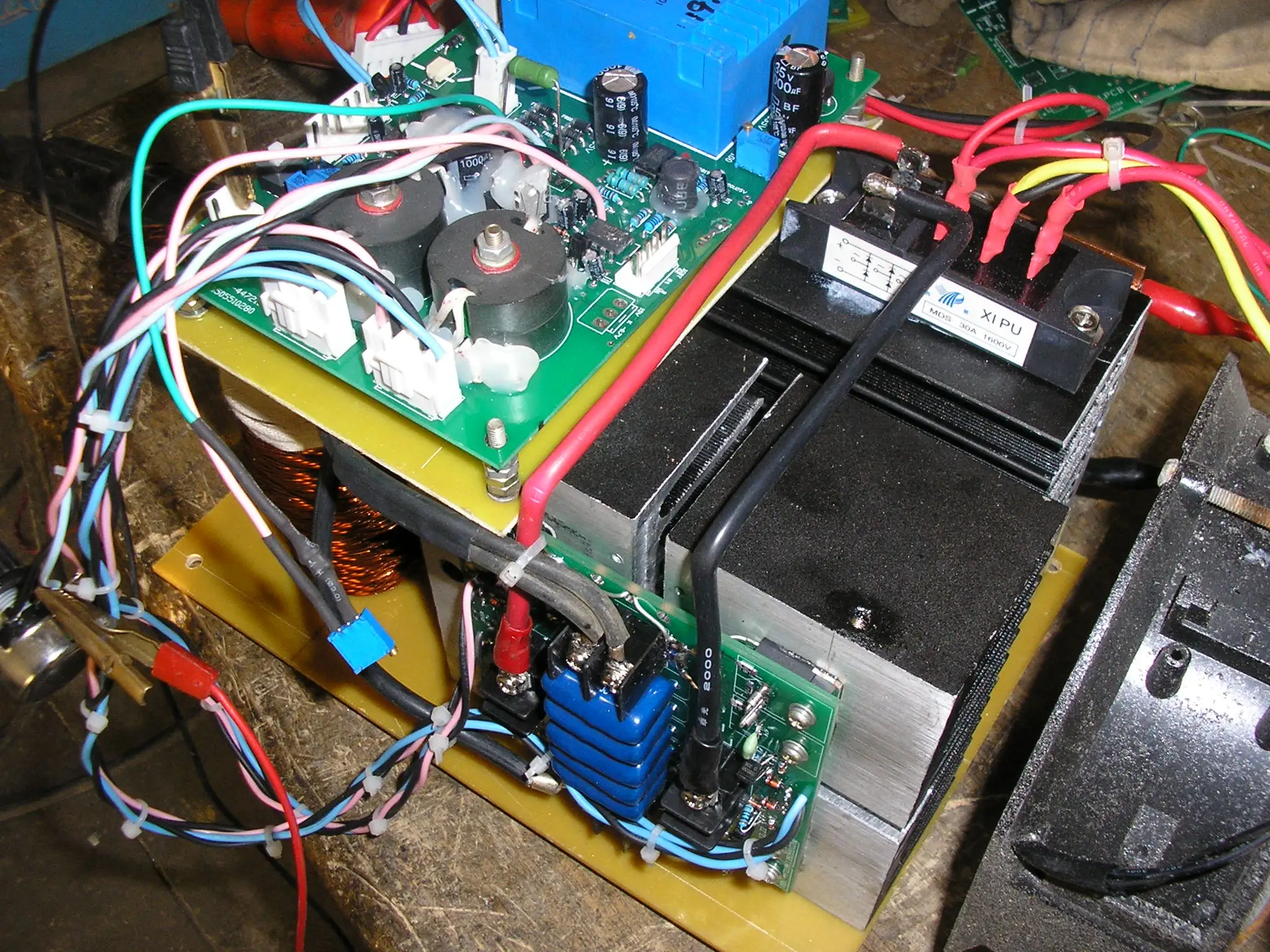

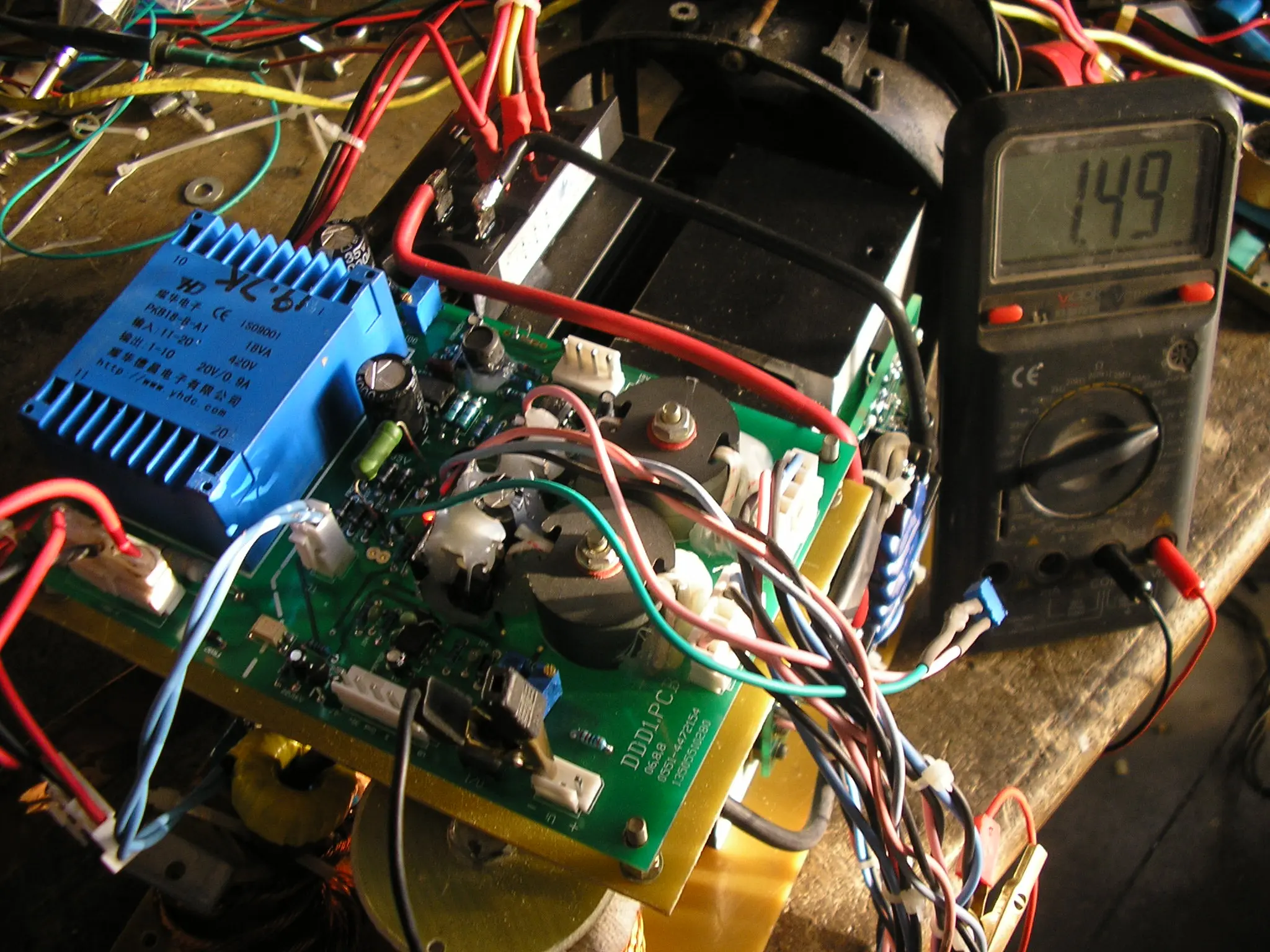

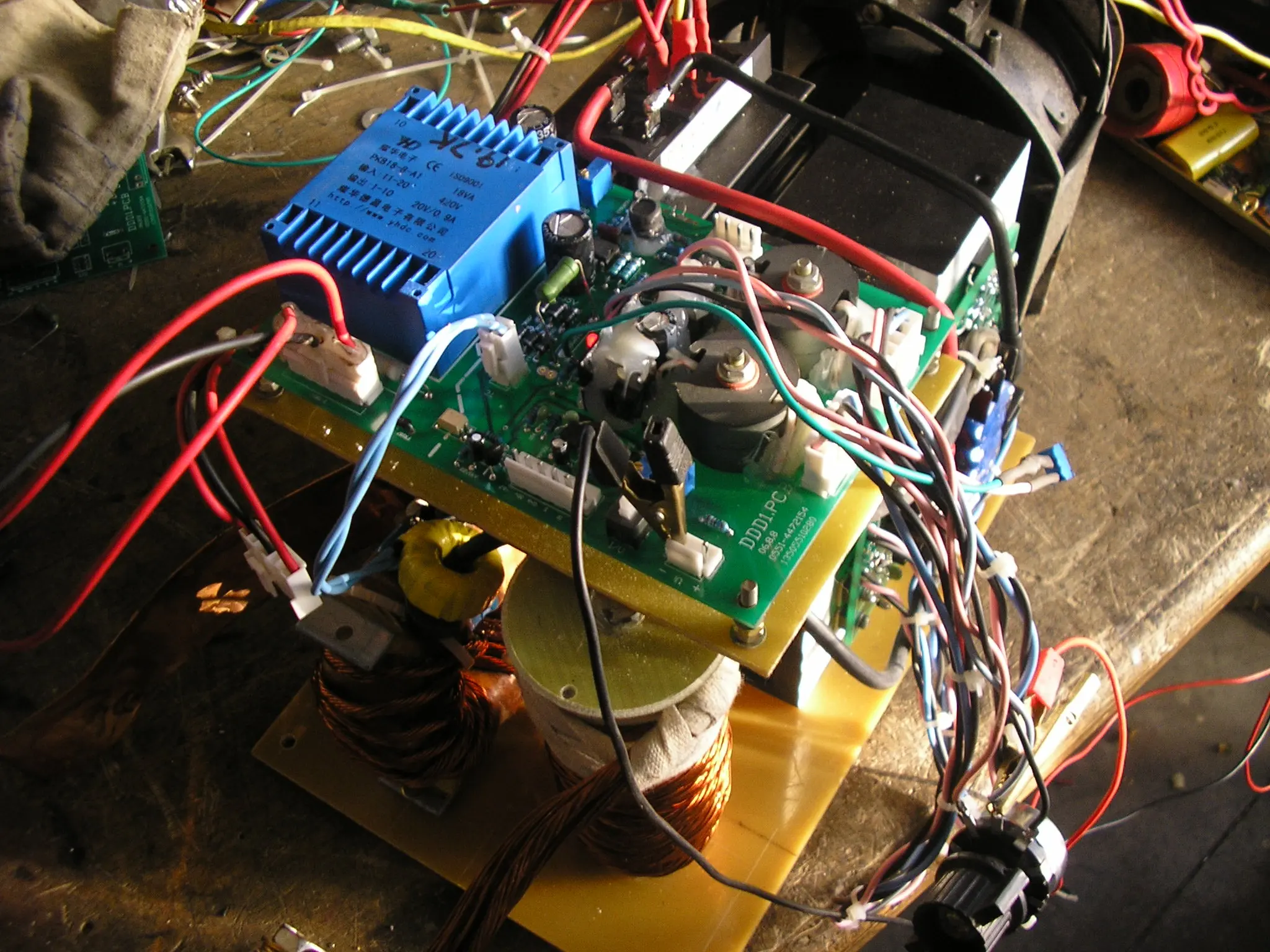

請問這是哪家的焊機．效果怎么樣,是手工焊嗎．

董老師厲害呀!佩服!

不錯不錯

是用單管IGBT60-100嗎?驅動不好的話很容易炸管!

董老師厲害啊．學習中．．多教點啊．

共8只管,余量夠了

正在研制,萬華電源

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168313253.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168315327.jpg');}" onmousewheel="return imgzoom(this);">

8只管直接上在散熱片上,傳熱好.直接仿制韓國機器,準備起名“特易流”

我做的機用4個就行了,起名特易爆

貼個觸發波形和主變電流波形看看.

哈!XU319--的確,單管IGBT"特易爆"!
不過我也在試,初上手還沒通高壓,壞4個.
模塊漲價太狠,決心功關.
后來在負載下看驅動波形(有點難度),波形與模塊區別甚大!
目前我實用高速TLP 250做的驅動板,調節電阻使單管IGBT上升三段波形調得相當清晰,完美.
已有7-8臺WS-315在客戶用了100多天,目前未接到返修爆管!
一歲后我準備起名叫"易特爽".

香港華港集團有限公司深圳星華港有限公司,專業提供進口電子元器件及配件,主要有:日立電容全系列產品\賽米控IGBT模塊/整流橋/可控硅/TVS管\夏普光耦\歐姆龍繼電器等.

歡迎咨詢!
電話:0755-83733528 手機:13076901210 QQ:9028124
MSN:xfzy001@hotmail.com 聯系人:王先生.
網站:www.hk-china.com.cn

你真搞笑,我暈了

ok

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168869372.jpg');}" onmousewheel="return imgzoom(this);">
直流500V側串入電流環作IGBT過流保護,也可看主變的電流波形.

董老師好:我也用了8只單管做了實驗,哎^結果還是取名"特易爆",沒辦發了,最后選擇了用F4單元的H橋模塊做了,初步實驗測試數據和波形還算滿意.

不過我見過一臺三社400的焊機也就只用4只管,顧客反應說都用了4年沒出現過任何問題,我想主要是電路設計得合理OK了

沒推力電流調節和引弧電流調節嗎

頂一頂!!成功沒有?

懂老師你的焊機好用嗎  出售嗎

董老師看看這個,您幫幫我好嗎http://bbs.dianyuan.com/topic/164666500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/339491178905626.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/339491178905633.gif');}" onmousewheel="return imgzoom(this);">

為什么單管的機子特別容易爆管子啊!能請孝下嗎!單管的焊機爆管好像不是余量不夠,我修理過很多臺單管做的焊機,有的最多用六組管子,每組六只用三臺主變做成500焊機.每倆組和一臺主變夠成一組單端結構.可是我一次修理10臺,全部是個別管子壞掉了.

好用,一時興趣,現在忙不到它.

我是專業生產各種鋁電解電容器的,很高興在這里認識各位,希望能個大家交個朋友,有需要的請跟我聯系,竭誠為你服務!
QQ:63905466  手機:13812134231

我是專業生產各種鋁電解電容器的,很高興在這里認識各位,希望能個大家交個朋友,有需要的請跟我聯系,竭誠為你服務!
QQ:63905466  手機:13812134231

董老師:你用那個廠家的IGBT

這個觸發IGBT波形是這么回事?請回復?
