功率管型號為15N120C3D,應該是屬于逆變模塊部位,那你應該仔細檢查其附近的各個元器件.

能否詳細說明下呢?PCB版本號:FSDR-1073CD

山特c3k的功率管15N123C3D壞了(管沒有炸裂的痕跡板沒有燒焦的痕跡)!給個周邊需要檢查的元件編號!謝謝各位DX!

本人從事UPS電源維修,沒有原理圖.
光藕TLP250\整流二極管1N4937\限流電阻20歐姆等.
另外,再檢查升壓部分電路是否正常.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1167899562.jpg');}" onmousewheel="return imgzoom(this);">

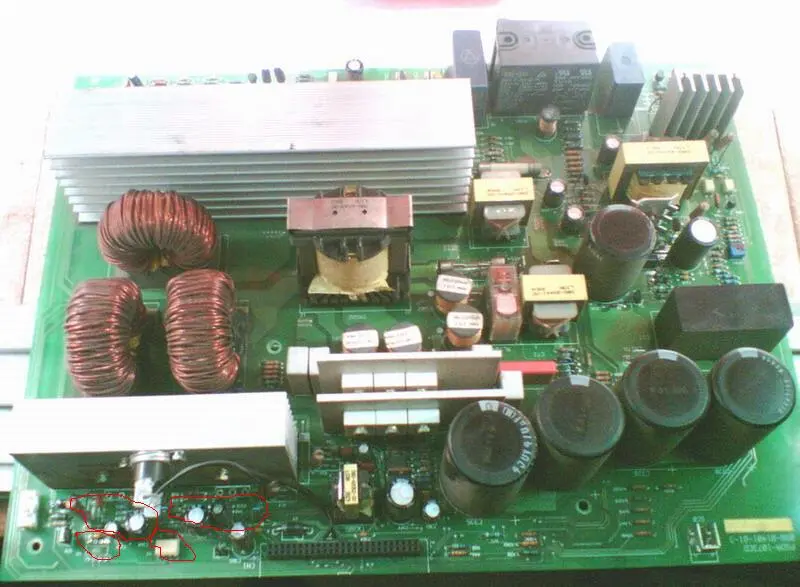

謝謝!這位老兄的幫助!能否詳細的圈幾個點!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1167902296.jpg');}" onmousewheel="return imgzoom(this);">
看到你將左邊TLP250已經拆掉,就檢查這兩個TLP250附近的元器件即可.
更換后,插上CNTL板后上電再看有什么現象吧.

謝謝!這個ups修以前就拆了個功率管!我修的時候拆了另外個管量了下燒短路了(每個腳都是0電阻)!你認為是哪個元件故障有這么大的能耐把管給短路掉了!tlp250我拆了個量了下沒有問題周邊的電阻也量了沒有問題!真搞不懂!

你說的PCB板,是PSDR_1073S吧

你看一下ZD01.ZD02.還有應該是兩個二十歐的電阻并聯成的十歐的電阻有沒有問題.4148,

確定是FSDR-1073CD !

應該是ZD3和ZD4!其中的ZD4和旁邊的4148壞了!其它都沒有問題!zd4旁的TP250只是外殼有高溫燒黃的跡象,拆了量了以下沒有燒壞!請問還需要再檢查哪個部分呢?

謝謝各位DX再問問買來說是c3k,這個板是c3k的山特ups嗎?有人認為是c2k的!但是外殼是標的c3k啊!逆變模塊用的15N123C3D是一對的吧(因為拿來拆掉了一個管找不到了)!
