黃的是電網電壓,藍的是同步信號,綠的是并網電流,不知道在負半波怎么回事?是電感的原因么?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167400012.jpg');}" onmousewheel="return imgzoom(this);">

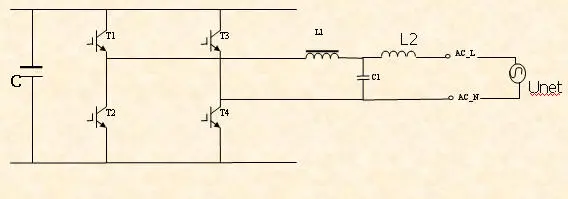

這個是我的主電路圖,困惑中??

是能量回饋器嗎?您是單位還是學校.本人也剛剛做了一臺,電路類似,效果不錯.

在學校,做的是并網逆變器

而且我還遇到特別奇怪的問題,就是我做實驗直流測DC＝80V,逆變的交流能有27V,交流測我取20V,按理論講可以實現并網了,但是奇怪的是交流側反過來給直流側充電了,而且能將直流充到120V,很奇怪??請指教一下,另外我的并網側沒有隔離,不知道有沒有影響??

你的這個電流波形肯定是有問題,建議你先不要并網,直接將逆變器濾波電路的輸出接電阻負載看看是不是電流波形還是這樣,另外你的主電路好象也有點問題,不知道你的L2電感在這里起什么作用,應該不是LCL型濾波器.一般象這種并網逆變器只要LC濾波就可以了.至于你說的充電問題,應該是你在捕獲電網電壓同步信號的時候把相序給弄反了,如果正常情況下,電網電壓的相位和并網電流的相位應該是相差180度(單位功率因數下).從你的圖上看好象變流器工作在整流狀態,不知道是不是你的并網電流參考信號的正方向是怎么規定,一般情況下,并網電流流進IGBT為正方向,希望你仔細檢查你的軟件.如果你的直流側取電經過隔離或是和你電網取電不是同一個電網,交流側無須隔離,否則在交流側加一個變壓器即可
