準備立項反激式24V/3A的開關電源
最近準備立項做這樣一款案子,大家能否推薦顆72W的IC啊.要求環保低功耗.
全部回復(18)
正序查看
倒序查看
不錯,我推薦LD7575PS做,我這有個50W的DEMO板,你可以那去測試看,待機很低的,綠色環保.發個電路給你看看.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166501491.gif');}" onmousewheel="return imgzoom(this);">

0
回復
@了空
不錯,我推薦LD7575PS做,我這有個50W的DEMO板,你可以那去測試看,待機很低的,綠色環保.發個電路給你看看.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166501491.gif');}"onmousewheel="returnimgzoom(this);">
問一下了空,如DC48(36V--72V)輸入,可以用LD7575嗎?
0
回復
@了空
不錯,我推薦LD7575PS做,我這有個50W的DEMO板,你可以那去測試看,待機很低的,綠色環保.發個電路給你看看.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166501491.gif');}"onmousewheel="returnimgzoom(this);">
據說LD7575只能做到75W,是不是做我這個72W難度很大?還有就是待機很大?
0
回復
@了空
不錯,我推薦LD7575PS做,我這有個50W的DEMO板,你可以那去測試看,待機很低的,綠色環保.發個電路給你看看.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166501491.gif');}"onmousewheel="returnimgzoom(this);">

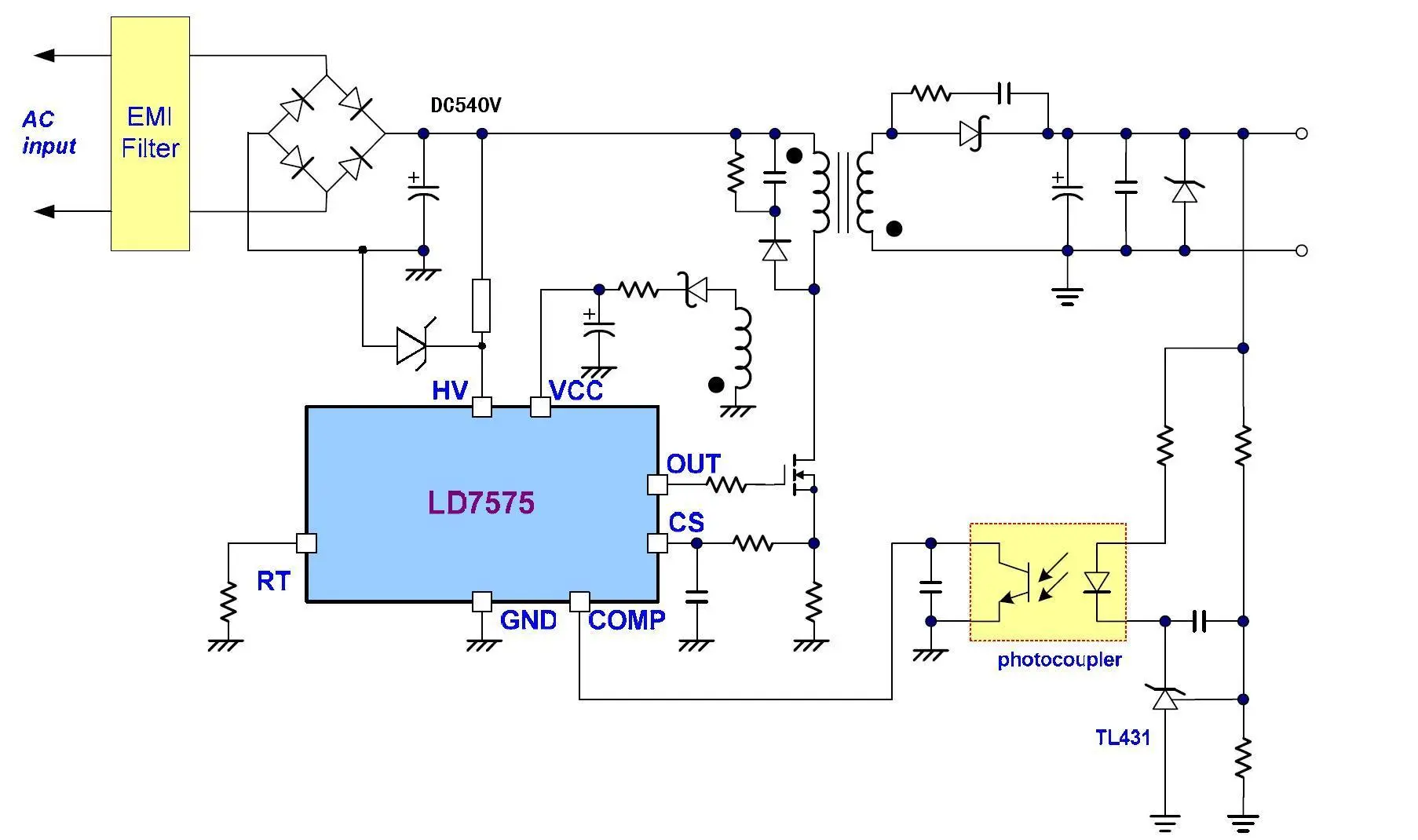

了兄,我這樣用LD7575行嗎?在HV端串了個電阻加了穩壓管,改成DC540V輸入,請看圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166854523.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@hypower
了兄,我這樣用LD7575行嗎?在HV端串了個電阻加了穩壓管,改成DC540V輸入,請看圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166854523.jpg');}"onmousewheel="returnimgzoom(this);">

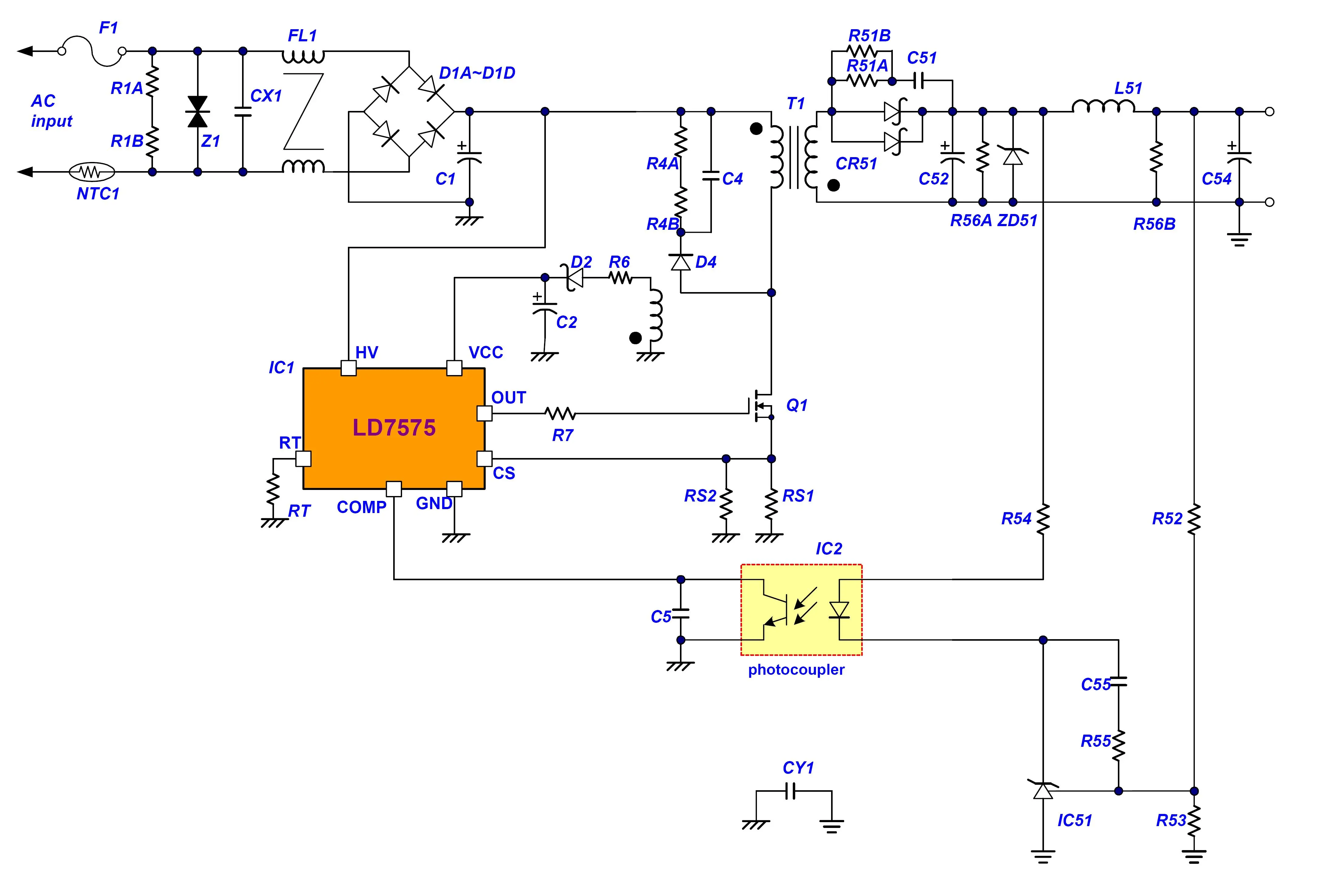

再想問一下了兄,圖中的R54為什么接在L51的左邊,而不是常規地接在L51的右邊,能解釋一下嗎? ZD51接在L51的前面也很容易正常擊穿,ZD51照例應該接在最左邊的輸出端.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166855538.jpg');}" onmousewheel="return imgzoom(this);">
