歡迎擲磚!
請雪兄幫忙有空分析!小弟只中意分立元件BUCK、BOOST開關電路應用!
5W高效BUCK電路TL431加晶體管(經典)!
上傳高效BUCK電路TL431加晶體管!請各位大俠分析一下工作原理!
歡迎擲磚!
請雪兄幫忙有空分析!小弟只中意分立元件BUCK、BOOST開關電路應用!
歡迎擲磚!
請雪兄幫忙有空分析!小弟只中意分立元件BUCK、BOOST開關電路應用!
全部回復(95)
正序查看
倒序查看
@fgd721020
怎么沒有回復,我也想知道,高手快進!!!
到底是怎么震蕩的?
還有這個也幫忙分析一下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1097848835.jpg');}" onmousewheel="return imgzoom(this);">
還有這個也幫忙分析一下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1097848835.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@fgd721020
到底是怎么震蕩的?還有這個也幫忙分析一下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097848835.jpg');}"onmousewheel="returnimgzoom(this);">
你的這個電路好像不是開關電路吧?緊緊是個調整電路應該,請高手分析
0
回復
@fgd721020
到底是怎么震蕩的?還有這個也幫忙分析一下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097848835.jpg');}"onmousewheel="returnimgzoom(this);">
大家別光提建議呀,幫忙分析一下呀
0
回復
@fgd721020
到底是怎么震蕩的?還有這個也幫忙分析一下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097848835.jpg');}"onmousewheel="returnimgzoom(this);">
我分析:A點電壓升高到比蓄電池電壓高時,T4導通,通過R1對C2充電,升高到T2導通,T1導通,通過D5,L1蓄流,當B點電位升高超過設定值(r6.r7)時,T3導通,T2,T1截止.
0
回復

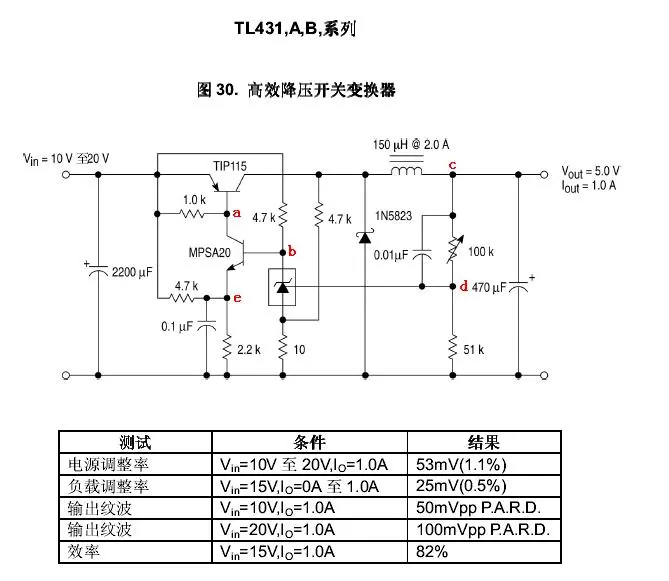

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098129183.jpg');}" onmousewheel="return imgzoom(this);">
其實這個電路我也沒有仔細看過,所言只是紙上談兵而已.
整個工作過程如下:
前級開始供電,B點電壓上升,A點電壓降低,TIP115導通,能量向后級
傳輸,向負載供電.輸出電壓從0上升至設定值.這是431動作,B點電壓
開始降低,到某個值時,MPSA20截止,A點電壓上升,TIP115截止,這時
靠電感存儲的能量向負載供電,1N5823提供電流回路.一段時間后,輸
出電壓開始降低,到某個設定值時,MPSA20重新導通,TIP115也隨之導
通,這樣又通過電感向負載供電.這樣反復循環.
這里關鍵一點是E點的電壓,因為這直接影響回路的工作頻率,這點電壓
越低,工作頻率越高.當然,儲能電感也影響工作頻率,能夠存儲的能量
越少,頻率也越高.還有就是負載越重,頻率也會越高.而且E點電壓還
決定輸出溫波的大小.我指的是基波紋波.
以上是我根據線路分析的得到的結果,不知道對否哦!請各位指教.另外
上面那位兄弟能否結合實際調試線路,校對一下實際情況是否就是這樣
的,也讓大家有個明白結果.
0
回復
@老狼
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1098129183.jpg');}"onmousewheel="returnimgzoom(this);">其實這個電路我也沒有仔細看過,所言只是紙上談兵而已.整個工作過程如下:前級開始供電,B點電壓上升,A點電壓降低,TIP115導通,能量向后級傳輸,向負載供電.輸出電壓從0上升至設定值.這是431動作,B點電壓開始降低,到某個值時,MPSA20截止,A點電壓上升,TIP115截止,這時靠電感存儲的能量向負載供電,1N5823提供電流回路.一段時間后,輸出電壓開始降低,到某個設定值時,MPSA20重新導通,TIP115也隨之導通,這樣又通過電感向負載供電.這樣反復循環.這里關鍵一點是E點的電壓,因為這直接影響回路的工作頻率,這點電壓越低,工作頻率越高.當然,儲能電感也影響工作頻率,能夠存儲的能量越少,頻率也越高.還有就是負載越重,頻率也會越高.而且E點電壓還決定輸出溫波的大小.我指的是基波紋波.以上是我根據線路分析的得到的結果,不知道對否哦!請各位指教.另外上面那位兄弟能否結合實際調試線路,校對一下實際情況是否就是這樣的,也讓大家有個明白結果.
可是MPSA20能否截止呢?又是怎樣截止的呢?從線路看是個線性電路呀,你們斑竹們研究一下,發個比較權威的說法.謝謝!
0
回復
@fgd721020
可是MPSA20能否截止呢?又是怎樣截止的呢?從線路看是個線性電路呀,你們斑竹們研究一下,發個比較權威的說法.謝謝!
怎么不能截止呢?B點電壓比E點電壓低不就截止了嗎?看它的內部框圖.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098130686.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098130686.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@老狼
怎么不能截止呢?B點電壓比E點電壓低不就截止了嗎?看它的內部框圖.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1098130686.jpg');}"onmousewheel="returnimgzoom(this);">
如果電壓是等于基準電壓2.5V,這時會不會是一種半導通的狀態,而輸出電壓已經開始下降了呢?或者就一直工作在半導通狀態(整個電路工作在放大狀態),我主要是在電路中找不到正反饋,如果存在正反饋,那么,肯定可以截止和飽和導通.對于老狼的分析我十分感謝,可對于我還不是理想的答案,多謝!
0
回復
@老狼
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1098129183.jpg');}"onmousewheel="returnimgzoom(this);">其實這個電路我也沒有仔細看過,所言只是紙上談兵而已.整個工作過程如下:前級開始供電,B點電壓上升,A點電壓降低,TIP115導通,能量向后級傳輸,向負載供電.輸出電壓從0上升至設定值.這是431動作,B點電壓開始降低,到某個值時,MPSA20截止,A點電壓上升,TIP115截止,這時靠電感存儲的能量向負載供電,1N5823提供電流回路.一段時間后,輸出電壓開始降低,到某個設定值時,MPSA20重新導通,TIP115也隨之導通,這樣又通過電感向負載供電.這樣反復循環.這里關鍵一點是E點的電壓,因為這直接影響回路的工作頻率,這點電壓越低,工作頻率越高.當然,儲能電感也影響工作頻率,能夠存儲的能量越少,頻率也越高.還有就是負載越重,頻率也會越高.而且E點電壓還決定輸出溫波的大小.我指的是基波紋波.以上是我根據線路分析的得到的結果,不知道對否哦!請各位指教.另外上面那位兄弟能否結合實際調試線路,校對一下實際情況是否就是這樣的,也讓大家有個明白結果.
你的電路好象不太實用,短路保護
