請各位幫忙分析上圖Q1(TT2194),Q2(TT2194),Q3(1815),Q4(1815)是怎樣開始工作的和工作過程是怎樣的,因為剛接觸ATX電源不久,謝謝!
求助!ATX電源推挽電路分析(有圖)
請各位幫忙分析上圖Q1(TT2194),Q2(TT2194),Q3(1815),Q4(1815)是怎樣開始工作的和工作過程是怎樣的,因為剛接觸ATX電源不久,謝謝!
全部回復(9)
正序查看
倒序查看
@wwwwwyyyr
Q1、Q2分明是組成了HALFBRIDGE拓撲,Q3、Q4組成PUSH-PULL驅動電路.你的PWM部分沒貼出來,讓諸位怎么解釋?順便請教你一下:你的桌面是怎樣貼圖上來的?
按鍵盤的Print Screen Sysrq鍵抓取桌面截圖,在畫圖里粘貼后,保存為JPG文件后上傳就可以了．
還問一下,T2的5-6繞組,8-9繞組的電動勢是怎么形成的.

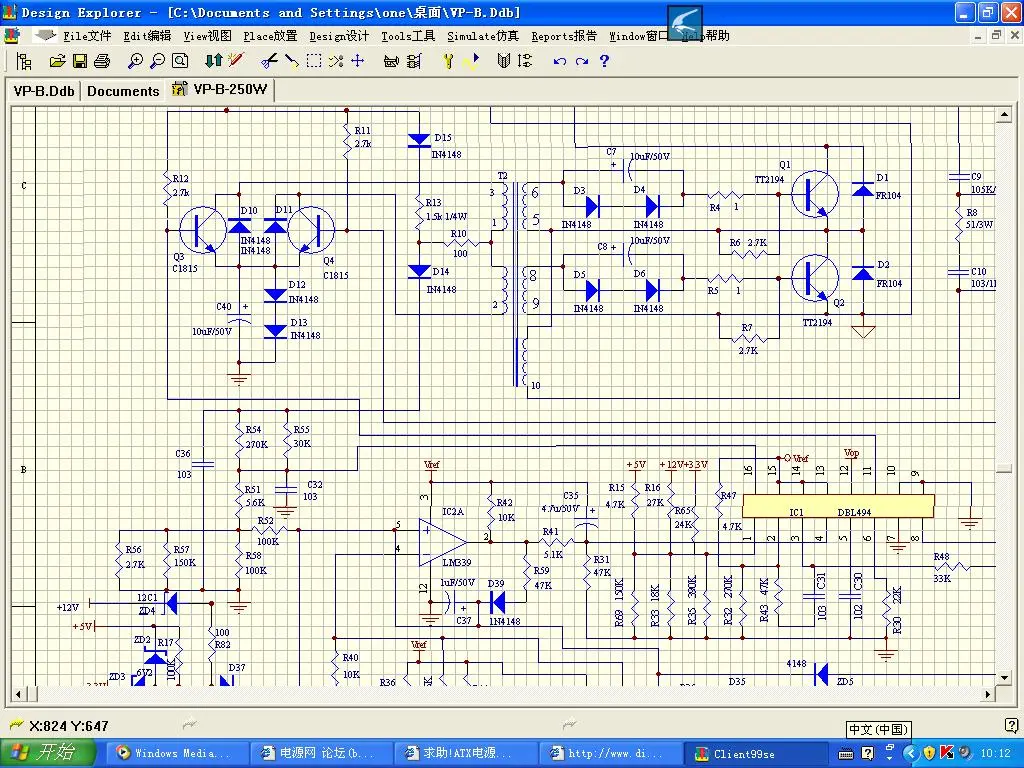

以下是控制電路的截圖
