首先:做2W就不需要TNY264,可以用LNK562就可.

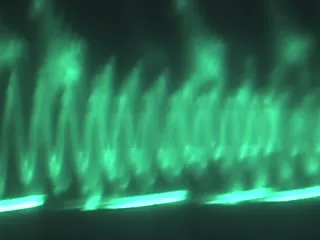

輸出正常,開關管波形始終在振蕩,PI的IC有頻率抖動功能,另外TNY264是ON/oFF控制的.波形看起來象振動,實際是正常工作.

多謝答復

老大再指點一下,波形亂的一踏糊涂,第一次用這種片子,量產會不會出問題啊.如何判斷芯片正常工作呢

這個芯片不是固定頻率工作的.是跳周期的工作方式,我沒看到你的實際波形,如果你不放心,找我們代理商的工程師幫你確認一下.要不你就把你的原理圖和變壓器參數發上來看看.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165032539.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165032548.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165032557.jpg');}" onmousewheel="return imgzoom(this);">

原理圖和PI網站上的典型電路一樣,光藕加穩壓管形式.EE13磁材匝比120:15電感量是1UH左右

感量是2mH左右.1UH不可能的.

前面的后后面的波形只是時間不一樣.不是很清楚
