關注中,360的規格耐壓如何?

請各位費心,小弟這邊急啊!

3安60伏.Y1電容102的,變壓器先繞初級后繞次級3V3的,初次間銅皮隔離,銅皮接初級正極.

用的那家的高壓測試機

南京長創科技的CC2670.

可能跟高壓儀無關,因為打其它機子都沒這情況.

高壓測試時,你可以看看sr360對于其他點有放電的現象,這應該是靜電泄放造成器件的損害.而且肖特基對于抗靜電的能力較差.

管子的位置與次級的接地點不對....管子直接與測試地出現打火,應該把次級電源地與測試地相連...

我曾經碰到類似的問題,也是用的南京長創的儀器,型號不記得了,改用華儀的測試儀后就沒問題了.當時特意詢問廠家長創答復說當時我們用的那款儀器他們推薦用來測試變壓器等用的,無法設定高壓上升時間等.   或者測試時人工把電壓旋到3KV 停留3秒,而不是設定好3KV按啟動鍵直接輸出3KV你試試看.

同意,雖然電壓值一樣,但是測試機的電壓上升時間,輸出內阻對測試很有影響,尤其是測試IC類等是,如果電壓上升率太陡,會產生一定的靜電積累,如果電路沒有作ESD措施,很容易損害IC類產品.

首先確認您的二極管的位置是否離變壓器磁心較近?
這樣打耐壓容易產生拉弧的現象,
判斷這種情況,將二極管掰開一些位置,或者在兩者之間加個屏障即可判斷了.

像你這種情況我也遇到過,我也很納悶,很多260,360都有這種現象.我初步估計是你們的設計方案有些問題,但我提供一種帶ESD的肖特基,能改善這種打高壓壞肖特的事情.

謝謝各位!
1.360與變壓器距離6毫米,用的是臥式的.曾經用寬膠帶將磁心全部包起來,同樣不行.
2.打高壓時高壓輸出接電源插頭,高壓地接DVD殼與電源低壓地連通.
3.同樣是這幾臺高壓儀打其他型號機子都沒出現這種問題.

在黑暗中也看不出有放電跡象.

謝謝!怎么在電路上消除靜電積累現象?現在電路360兩端并有47歐加332的串聯RC支路.

我們高壓儀輸出地沒有接大地,當時是出于安全考慮,不知道這會不會有影響?

你可以先參考10 樓的意見.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1164698342.jpg');}" onmousewheel="return imgzoom(this);">

手動調節電壓到3KV,在生產線上很難實現,太慢!!謝謝10樓的意見,還有好的辦法嗎?

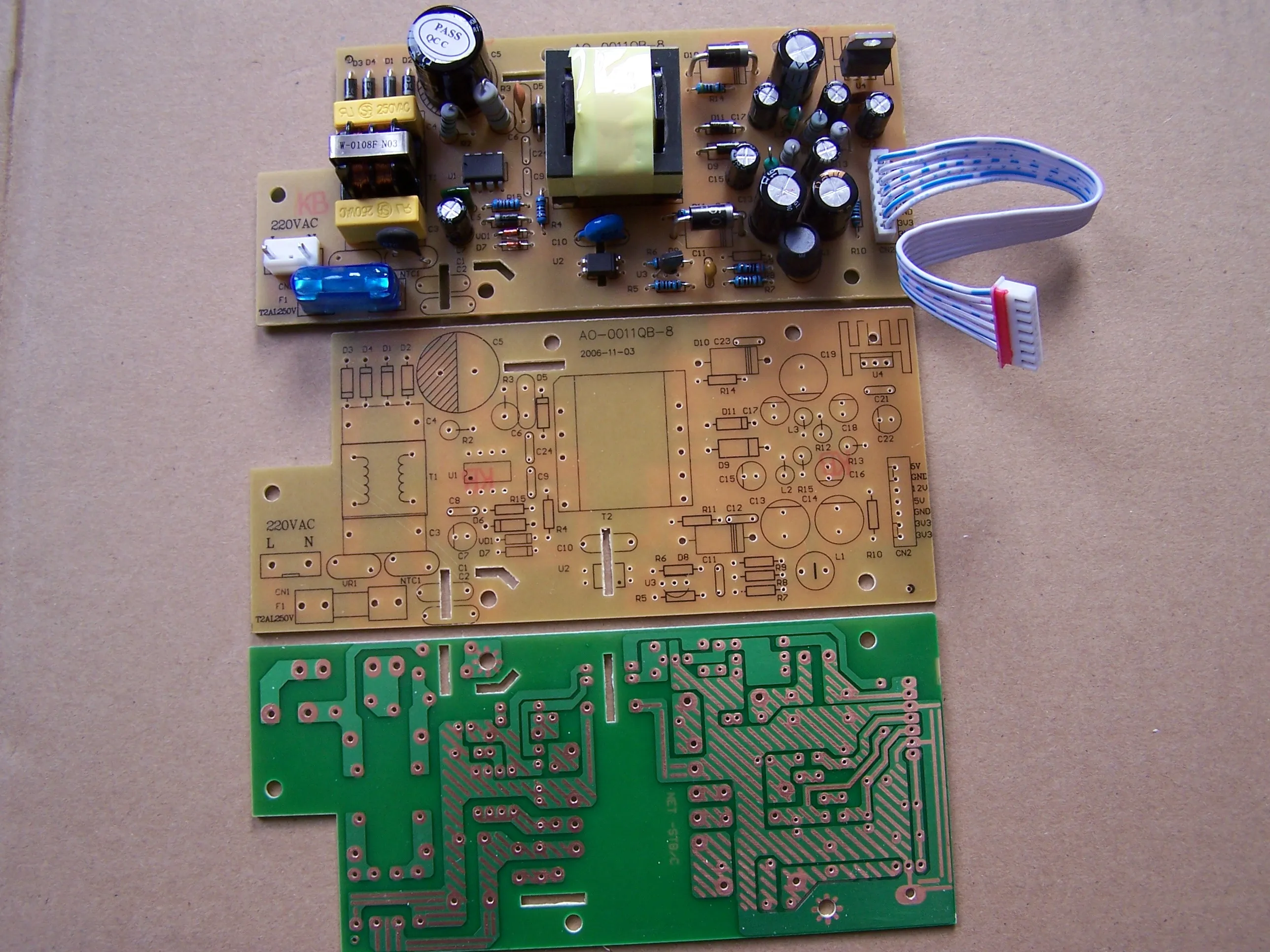

各位老大,上圖就是我所說的電源板了,因手段差了點,所以標示不太清楚.....靠近變壓器右下角的大二極管就是經常容易被擊穿的SR360了,請各位分析一下,謝了.

一般高壓儀都有直流和交流兩種輸出,改用直流打就可以了.
另外所有輸入輸出都要短路.

為什么不結呢?

客戶明明要求的是交流,那打直流還有測試的必要么?
嘿嘿,

各位:電源兩根進線已經短接(插座里面PIN在一起),另外一端只是外殼,機內部的五金底殼和低壓的地線是連在一起的.

高壓試驗的目的是檢測初次級的絕緣強度,標準上是說交流或等效的直流,由于布板等原因,引起器件損壞時可以用直流打,一般跟客戶說明白了都會接受的.

可以用示波器檢測一下到底發生了什么問題,在打高壓的時候.
示波器要用隔離電源和高壓探頭.

謝謝各位!可惜這兩條都暫時做不到啊.

剛才試了高壓儀輸出地線接地,含是不行.

手動調節電壓也試過了,還是不行.用其他牌子的高壓儀暫時無法實現,手上只有這牌子的5臺,而且是沒有直流輸出的.謝了...

吉福那邊有沒有問?
