導線用銀? 或者柒包線更細密多股?
這樣,保障電流通過的能力,電阻足夠小,電感足夠的大.

哎,提這個問題的家伙比我還要不專業.我就是個真正的外行人.

線盤參數只有電感量和Q值,所以您說的重量和功率之間是沒任何關系的,,,

謝謝樓上們的回復!!

減輕線盤重量,只有偷工減料.
要做好,只有增加線盤重量.我們220V3KW(應用戶要求)線盤漆包線材料費就要250元,溫升不大于25度.

樓上已經有人說了,用銀(電阻更小)的材料...達到了減低線盤重量的目的(結果是成本顯著增加,不算偷工減料吧?)

其實,還有另外一種途徑,就是改變線圈的繞制方法...復習一下電感的計算公式就知道了.

用銅包鋁漆包線代替銅漆包線不就行啦!!


我公司是專業生產電磁線的廠家,公司位于中山市黃圃鎮,毗鄰中山格蘭仕.
銅包鋁漆包線是采用銅包鋁材料作內導體的新型電磁線,其特性介于銅鋁之間,結合了銅的優良導電性和鋁的重量輕的優點.銅包鋁線密度是相同線徑的純銅線的1/3.對降低電纜和線圈的重量十分有效.銅包鋁線的直流電阻率約為純銅線的1.5倍;阻值相同時,銅包鋁線重量約為純銅線的1/2.銅包鋁由于其表面同心的包覆了一層純銅,因此具有跟純銅線一樣的可釬焊性,而不必像鋁線那樣做特殊處理.

請教各位大俠下,現在電磁爐的線盤由原來的緊密繞在一起的,改為現在的稀松跳匝線盤,會不會對對電磁爐照成影響?有什么影響?原因是什么?是否會增大返修率?

請教各位大俠下,現在電磁爐的線盤由原來的緊密繞在一起的,改為現在的稀松跳匝線盤,會不會對對電磁爐照成影響?有什么影響?原因是什么?是否會增大返修率?

要做好只有增加線盤重量,導線加粗溫升下降,我們一個5KW的線盤,漆包線重量要1公斤多.溫升極低.

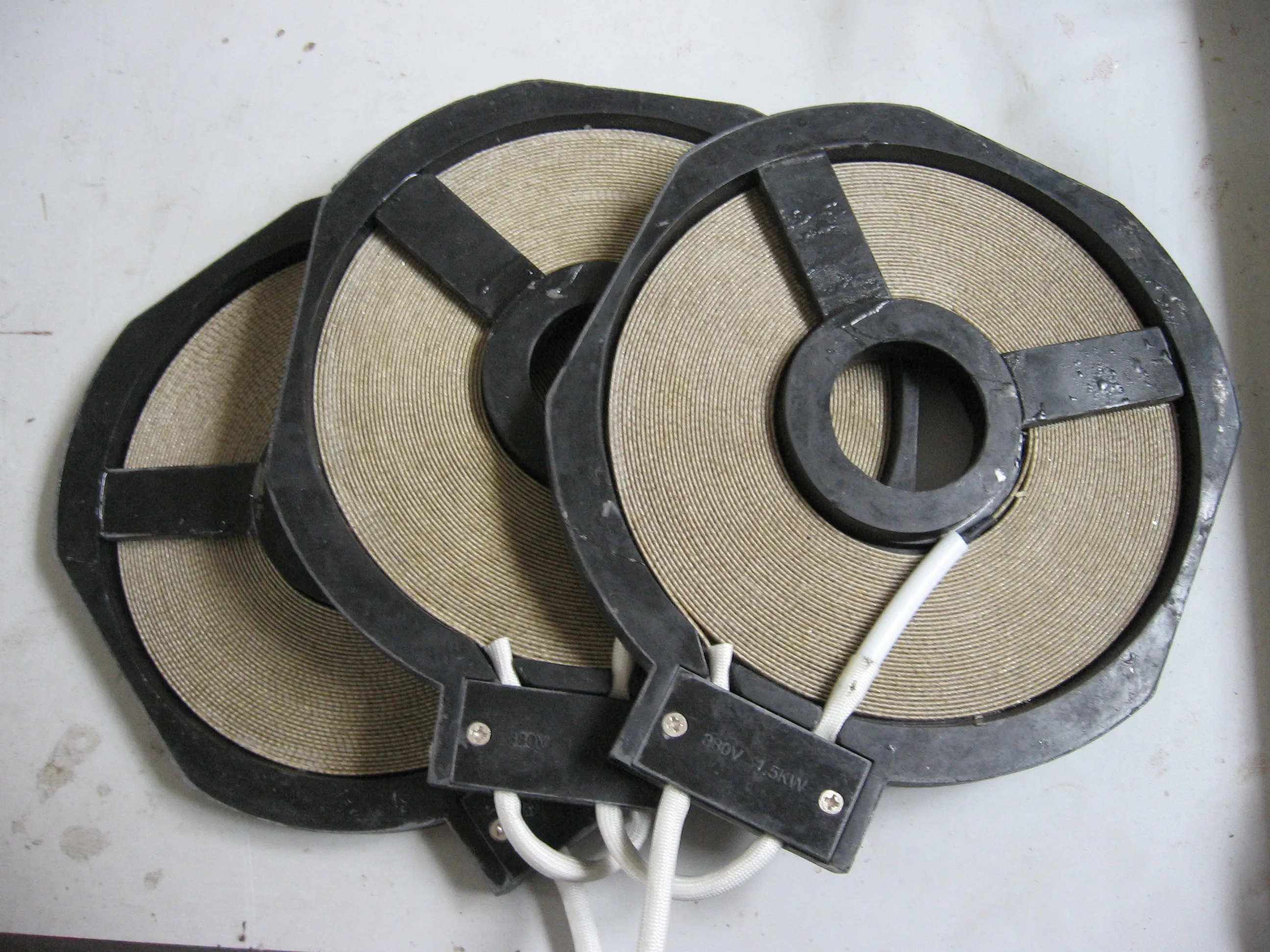

看看成品的線盤,三個線盤串起來使用,4.5KW的功率.這就是可靠性設計的理念.
要減小線盤的重量只能少用銅,線盤發熱.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/606791217560387.jpg');}" onmousewheel="return imgzoom(this);">

會增加返修率的,那樣做是山寨廠的選擇,不注重品質,只會偷工減料.

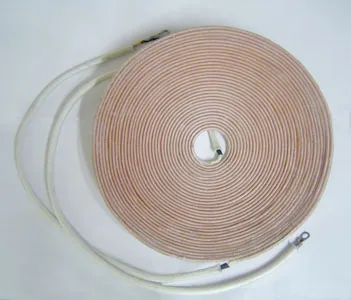

減輕重量,請用高頻線,高頻線采用多股細絞合,在線盤參數不變情況下,保障電流通過的能力,可減輕重量.聯系電話:13424518035  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1679161217648731.jpg');}" onmousewheel="return imgzoom(this);">

大哥,加大線徑降低溫度,可取.如果溫度降低了,你線圈盤重量也減輕了,那就更好了.高頻線可以令你達到此效果,聯系電話:13424518035

采取疏繞的方式,散熱性能會好些.外觀上都漂亮啦!

大哥,加大線徑降低溫度,可取.如果溫度降低了,你線圈盤重量也減輕了,那就更好了.高頻線可以令你達到此效果,聯系電話:13424518035

減輕線盤重量,只有偷工減料.

我需要生產電磁爐線盤的各種膠盤,磁條,膠線,膠水,生產技術人員,有能力的請同我聯系.13694949296劉樹聲

朋友,能介紹兩個做電磁爐線盤的技術員給我嗎?我很感謝

我急需幾個生產電磁爐線盤的技術人員.東莞市永吉電熱有限公司13694949296劉樹聲

可以減小線盤重量,理論上降低一半都沒有問題

要保持同樣的加熱效果,但是常規的并聯電路實現起來有些困難,主要是感應系數的問題

主要問題的是,降低電感量以后,會影響到并聯電路的諧振效果,使諧振過能完全過零,產生硬開關現象

如果需要使用較低的電感量實現諧振,就需要采用可以使用低電感量,并且不會產生硬開關的諧振電路,這個方面,我有做過,基本上,電感量降低一半,線圈發熱量都不會增加很多,加熱效果基本相當

需要著重指出的是,有人用降低線盤電感量的方法,來得到較大功率,這種方法是不可取的,弊端很多,最直觀的現象就是線盤發熱嚴重,加熱效率降低,并且很容易炸管,這個現象,以及用降低電感量獲得大功率的方法,論壇里估計有不少人在做,應該比較有體會的

減小電感量并且能獲得同樣的加熱功率,這個問題涉及的因素相當多

我有全新的諧振電路可以解決這個問題,如果有廠家需要,歡迎探討

我上面說的降低線盤重量,是通過降低電感量的方式

降低電感量后能正常工作,仍能保持同樣的加熱效果,并且線盤發熱量不增加,后面兩點非常重要,否則降低電感量也就沒有意義了

理論上,采用40uH的線盤,仍能實現與120uH線盤近似的加熱效果,當然這需要有相當?shù)睦碚摶A(chǔ)和完善的輔助措施,并不是簡單減少線圈,否則極易炸管

不知可否使用空心銅管.高頻下集膚效應,中心電流很小的.但是很難找到數據.

http://bbs.dianyuan.com/topic/144003
用更少的銅線達到更大電感量,減少線圈產生磁力線的磁阻,較少外泄電磁波.
不知有哪位前輩可以做一下試驗,贊助我做也行,電源好說,還需要電磁爐用線圈及導磁條.

上海天劍電磁技術有限公司招聘電磁爐線盤技術員,工藝師,待遇從優.
聯系電話:13248049938 胡先生
同時需要家用電磁爐的塑料件,磁條,銅線,玻璃等
