加大濾波電感電容不就小了,,,還有占空比不能過小或過大,都會造成紋波增大...

謝謝你的回復,我的濾波電容是2個1000uF,應該夠了,現在主要問題是尖峰脈沖

5555555,為什么沒有人理我啊

測下尖峰周期是多少?開關頻率?

對啊,就是開關頻率,我是生手,不要罵我笨哈

好像是自激了,找不到原因

在帶載情況下占空比是多少?

頻率多少?

負載情況測得頻率:11.9K,根據電路計算的頻率是:11.47K,好像是自激了,請問怎么解決?

目前加了個RCD吸收回路上去,效果不理想,比開始只降了10mV不到

開關電源那么低的頻率啊,用50K試試?

對啊,是這樣的,我也是看的別人的圖來的,請問 開關頻率跟尖峰值會有關系嗎?

當然有關系,相同的電容下,頻率越高濾波效果越好,別忘了在電容二端再并上個104.

對,應該換換,應該在音頻范圍以外吧?我去試試

不能再并104了把,并上去頻率就變了

輸出電容啊,,不是振蕩電容...高頻濾波用的...

這個我加了的,效果一樣,而且開始的時候我的頻率算錯了,是114K,不是11.4k

問一個呆問題:你第一貼線路的工作頻率和占空比如何計算的?
因我主攻變壓器,對電路了解很少,還請指點一下,謝謝!

因為R>5k,所以用的公式是 1.8/R*C  我的電阻是15k,電容是0.001uF,所以頻率就是那么多了

想問下你是怎么測紋波的?

... 用示波器測的,60mv是Vpp

肖特基上沒加RC嗎?加上會好的,其實減小紋波的方式很多,要有經驗才好做!

非常感謝!

我加了個RCD吸收,但是效果不好

減小嵌位RCD中的阻止效果很明顯.

我的意思,你測試的SETUP是什么樣的?直接用探頭測往往會帶來干擾.

你把電流檢測支路的電容2.2nF改為220pF試試還自激振蕩否,要是效果不明顯就把電阻R6阻值改為220歐姆

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161873990.jpg');}" onmousewheel="return imgzoom(this);">

我將晚上測試的圖發上來請大家幫我分析一下,上面的是CH1是3842第7腳波形,下面的是CH2是R8和R6之間節點波形,也就是MOS管第3腳波形

上面那個圖是取消RCD吸收電路的波形,下面的是加上RCD吸收的波形

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161874300.jpg');}" onmousewheel="return imgzoom(this);">

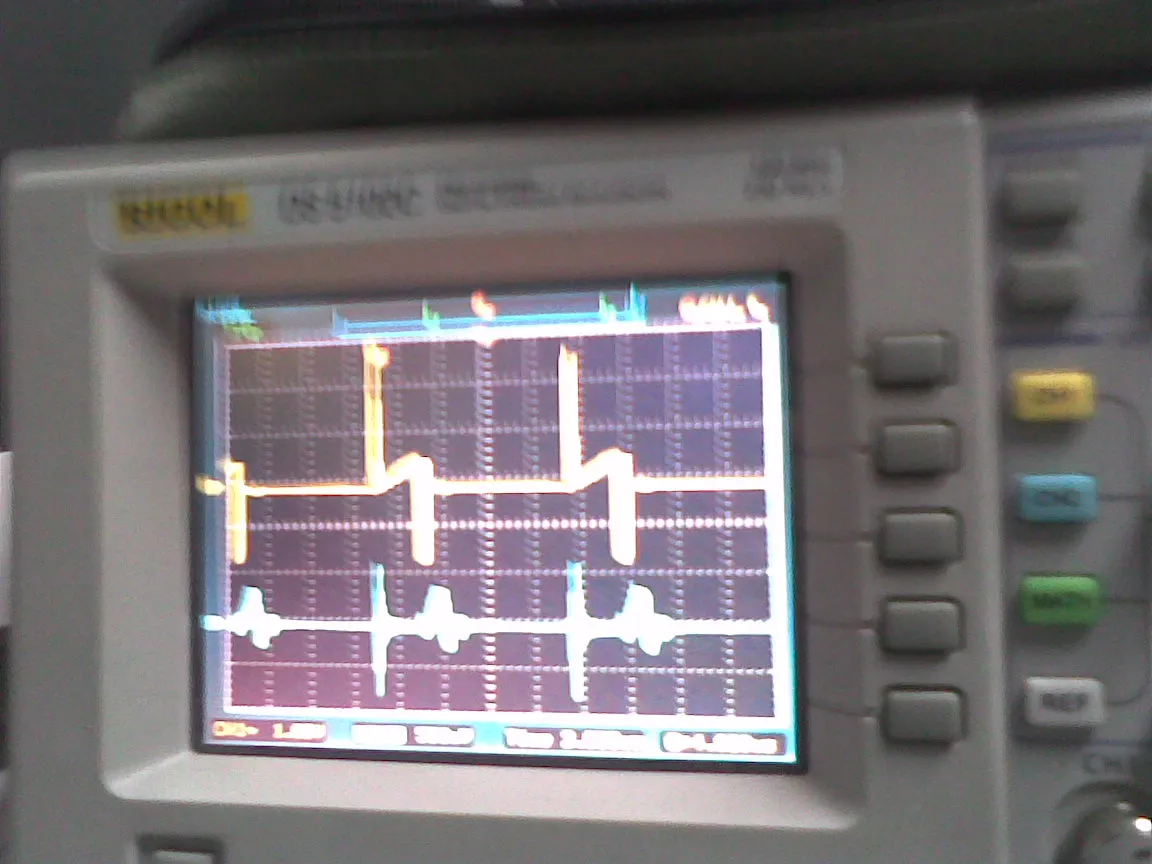

CH1(上面的)是3842第七腳波形,CH2(下面)是MOS管第三腳波型,MOS管型號是3NC60

請各位幫我看看,謝謝了

測量方法:最好是用同軸電纜加50歐姆匹配電阻方法
原因:尖峰主要是EMI噪聲.噪聲源有兩個:一個是主開關管,一個是整流管的反響恢復峰值電流.主管主要是共模干擾,整流管主要是差模干擾.
措施:源頭:減少主管的毛刺,減緩主管的驅動.在整流管加吸收回路.阻攔:加濾波回路.可以增加X電容,Y電容.

再頂一下,請問有人幫我吧?郁悶,現在又出新問題了,尖峰VPP更大了,而且輸出濾波部分好像振蕩了
