變壓器沒有設計好!初級線圈太少了,把你的資料傳上來給我分析一下就知道了!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157713983.jpg');}" onmousewheel="return imgzoom(this);">

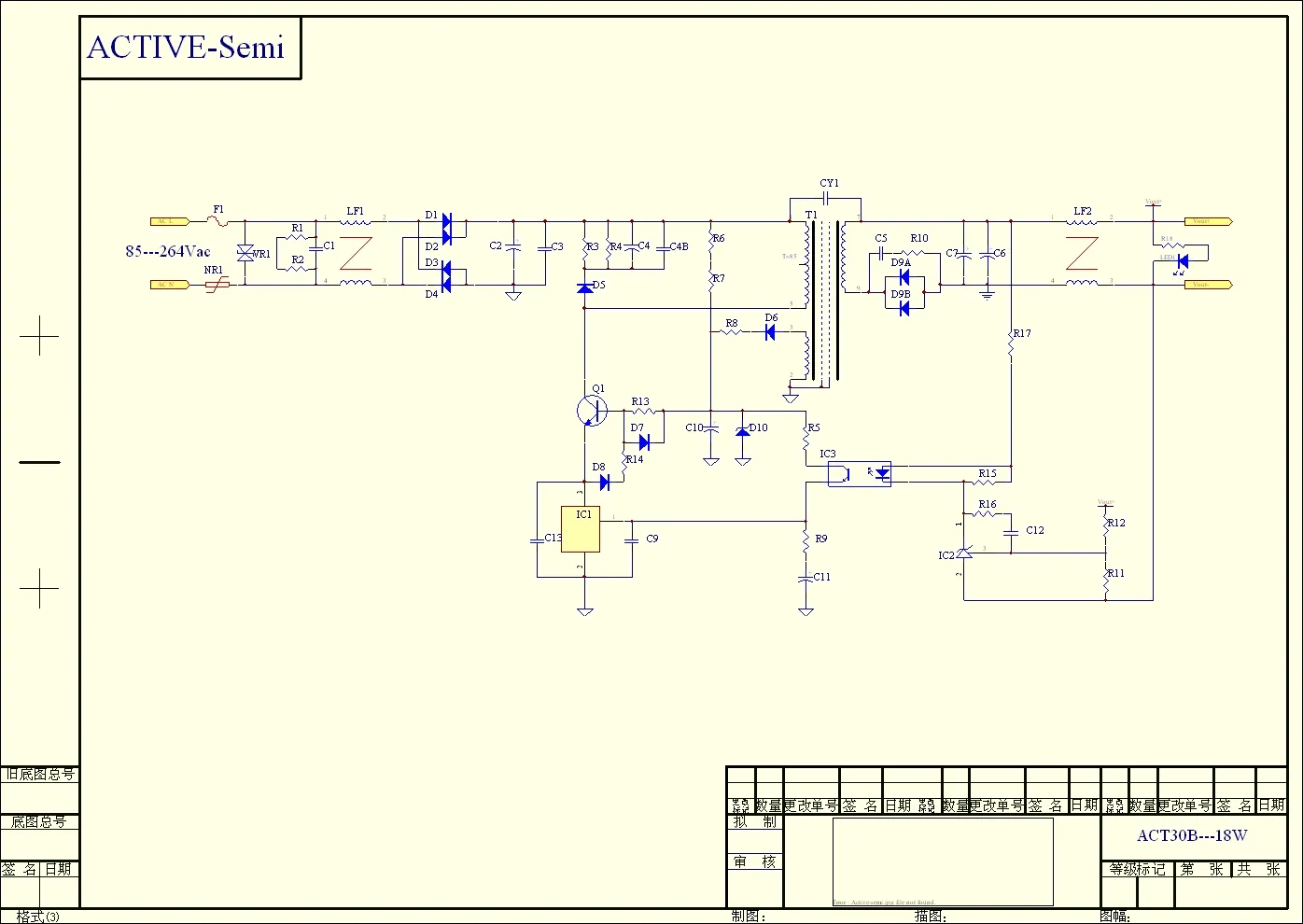

把你的參數對應圖中的元件標號,變壓器型號,匝比及繞制方法提供一下,幫你解決!

輸出10V/1.5A,我是EF20的變壓器Np=140Ts,Ns=15Ts,Nf=18Ts.普通繞法.

你的變壓器在低端占空比明顯過大,可以把次級增加到20T,Nf為24T,初級感量2.5mH,另外注意我發的圖中的R9和C11的大小

jerome你好!請教一個問題,我的電源ACT30B+13003,5V1.5A,用EE1916的變壓器,初級105匝,次級8匝,反饋18匝,空載電壓電壓始終不能穩定是為什么?請之持.

不知道你現在的變壓器是怎么繞的,反饋電壓在空載時VCC偏低造成的,可以通過:
1,輸出加假負載使VCC電壓穩定;
2,變壓器反饋線圈再增加一到二圈;
3,反饋電壓整流管換成壓降更低的管子;
4,把反饋電壓整流濾波電阻改小進行改善VCC電壓;
5,另外,調整ACT30B的VDD腳電阻和電容改善動態,也會有幫助.
從這幾步去做,你的問題可以解決的!

謝謝你的回復!按你的方案做,對短路功率有沒有大的影響,像這種功率大小的案子,變壓器的繞制方式就好是用那種(三明治,一般普通繞法),那種對短路保護有好處?
   我已按你的方案開始做一些的修改!再次謝謝!

對短路功率會有些影響,會大一點,三明治繞法不大適合ACT30,采用傳統繞法就可以了,EMI再加些繞線屏蔽即可!

我目前有個案子,用ACT30B+13003做,輸入:90~264Vac,
正常輸出:14Vdc/700mA, 現在客戶有個要求:CC=2.2A 時,
輸出電壓必須不小與8Vdc,現在這個還無法滿足,特別是90Vac更難達到,請問用什么方法可以改善呢?
如果有好的辦法的話請直接發到:jd1414@salom.com.cn
先謝了!

忘了說:
CC=2.2A 時, 輸出電壓必須不小于8Vdc,且要工作3S以上.

把反饋繞組再加些圈數吧,對短路會有些影響!變壓器的匝比是關鍵!

我用ACT30B的時侯發現短路保護性能不行,燒13003和ACT30B,不知各位大老有沒有好的解決方法.
