要把LED的電壓和電流參數貼出來才能確定電源的規格.這要看你是自己用還是量產?變壓器的效率太低,是自己用還可以!

6個超亮LED串聯,恒流18ma.是要量產,成本不能高.你的意思是用開關電源嗎?大概多少錢能做下來?

用阻容就行了!

簡單,便宜!!!

因為沒有隔離措施,所以不能用阻容啊.

做好絕緣就OK了!

這又不是什么難事呢!

或者用個小功率開關電源,全電壓的!!!

你可以用阻容降壓,再在后面加上317控制恒流就比較穩壓了!要注意LED燈發熱的話,電流是會上升的!!

用LM317和7805有什么區別嗎????

317可以做恒流也可以控制電壓而7805只能是控制電壓

LM317和LM7805都可以做恆流.
我看你用36VDC,這裡你要考慮你用什麼顏色LED,因為forward voltage(Vf).
要多少毫安電流

很危險又不效率LED 也不長

兄弟,能CE認證就行了,任何東西都是兩方面的,對不,你有得必有失,看你怎么去平衡了,這個電路好不好,也要看你怎么去用了!!

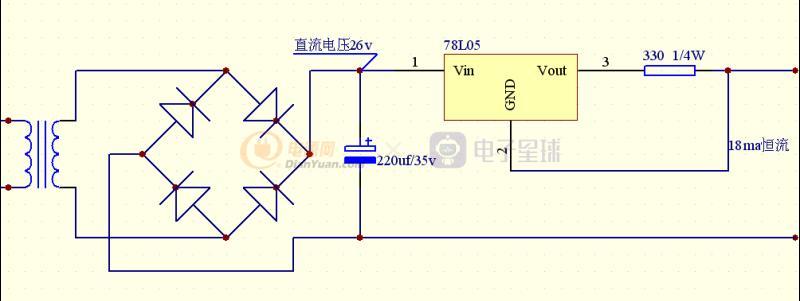

謝謝各位幫忙,因為led是裝在布料里的,人經常會碰到,所以用阻容很不安全.lm317的體積大了些而且也不要那么大功率的,我用的是78L05,TO92封裝的.它加在取樣電阻上的電壓始終是5v,效率是差了些,可是我一直找不到什么好辦法,又不能不恒流.如果直接串個限流電阻,把電流調到16ma,這樣電網的波動對led的影響會不會很大,我看到很多燈都是這樣的,壽命能保證嗎?

你先說是裝在什么里面!我們才好幫你想辦法!!!!!!

用全電壓的開關電源對你這個方案比較好!

led是埋在尼龍布料里的,6個串聯,并了一個30v的穩壓管防靜電.有一根帶dc頭的線引出來.電源和led是分離的,電源插在那個dc頭上電路才導通.現在有兩種選擇,恒流電路直接放在布料里,這樣也可以省了那個防靜電的穩壓管,另一個恒流和電源做在一起.聯系蠻多廠家他們都覺得在電源里加個恒流太麻煩,不愿做,愿作的要價又很高,而且他們都說加個限流電阻就行了,搞恒流沒必要.5w內的全電壓的開關電源單個價格是不是要到10元以上?

全電壓的開關電源5w的什么價,好像都要10塊以上,差的又不太敢用,連保護都沒有.現在偏向用變壓器,7塊沒穩壓沒恒流.

我們這個驅動器是驅動1到3瓦大功率發光管的,如果你需要可以做成驅動6個小發光管的,是隔離結構.

AP-2A1W發光二極管驅動器使用說明書

用途和特點:
AP-2A1W發光二極管驅動器是制作一體化半導體燈的專用器件,用于安裝在半導體燈內部,驅動單只1W大功率發光二極管工作,220V交流市電供電,輸出脈動恒定電流.
本驅動器使用高頻脈寬調制式開關變換電路,體積小,電壓適應范圍寬,工作穩定,輸入/輸出隔離,安全性好.
本驅動器為全密閉模塊封裝結構,適合在高濕度,高粉塵,強震動等環境下使用.

技術指標:
輸入電壓:AC 187--253V
輸出電流:320mA±5%
變換效率:>70%
驅動管數:1只1W
使用溫度:-20-60℃
模塊體積:24x21.5x16

使用方法:
本模塊有4根引出線,2根橙色線是輸入線,接交流市電,黃/白線是輸出線,黃線接發光管正極,白線接發光管負極,驅動單只1瓦大功率發光二極管工作.
本模塊也可以并聯驅動20只小功率發光管,并聯驅動小功率發光管時每只發光管要串聯一個10 歐姆的電阻以均衡各管電流.

使用注意事項:
使用本模塊時必須接好發光管再接通電源,不許長時間空栽通電.
本驅動器應避免在強磁場環境下使用,否則可能損壞.

馮  13826550467  0755-83301526 fxusheng@yahoo.com.cn

小功率的LED沒有必要搞恒流,做個恒壓就行了,用電阻限流,這個電路是沒有問題的,再一個還要看你的LED的質量了,用次品LED再怎么恒流,壽命都不會長!所以這個選擇上是多方面的,你用小功率的開關電源,就是電壓有波動,他的直流輸出沒有什么影響,還有你的LED的電流不要超過17MA,這樣的話,如果有波動,也是在范圍之內了!

我司可提供全電源開關電源方案能滿足你的要求.
輸入電壓:AC85-250V
輸出電流:400mA
輸入與輸出隔離,有短路保護,輸出方式為恒流方式.
聯系電話:13924704609

用分立元件吧: 一個三級管, 三個電阻, 一個穩壓管. 如果你認為體積和生產成本(<￥1)都可接受, 我給你出方案.

需不需要每次都要調工作點?發給我看看,謝謝.wlznbx@gmail.com

你這種電路可靠嗎?

您好,您可以用SUPERTEX的CL2N3,它可以滿足您的需求!如須更多信息和服務,請與我聯系:周祥林 13817906430 colinzhou0504@126.com1157015964.pdf

如果嫌LM317太大,那就用LM317LM,這個足夠小!!用法和LM317一樣,有8-pin so貼片封裝和TO-92封裝的兩種!這樣效率就高了吧!價格不高!精度絕對比7805好,7805做橫流由于入地電流比較大,所以效果不好!特別是在低電流輸出時!

你這電路在常溫下可能還過的去,可以LED燈和線路靠的近的話,可能不是很穩定哦!

有一個好處就是越熱電流越低,這樣有一點過熱保護的作用!!

PDF資料打不開啊

LED燈溫度高的話,在同樣3.1V電壓下的電流值明顯偏高!

清風劍客兄說的對,支持!

清風,那個燈不能用啊
你有沒有測試過啊!
